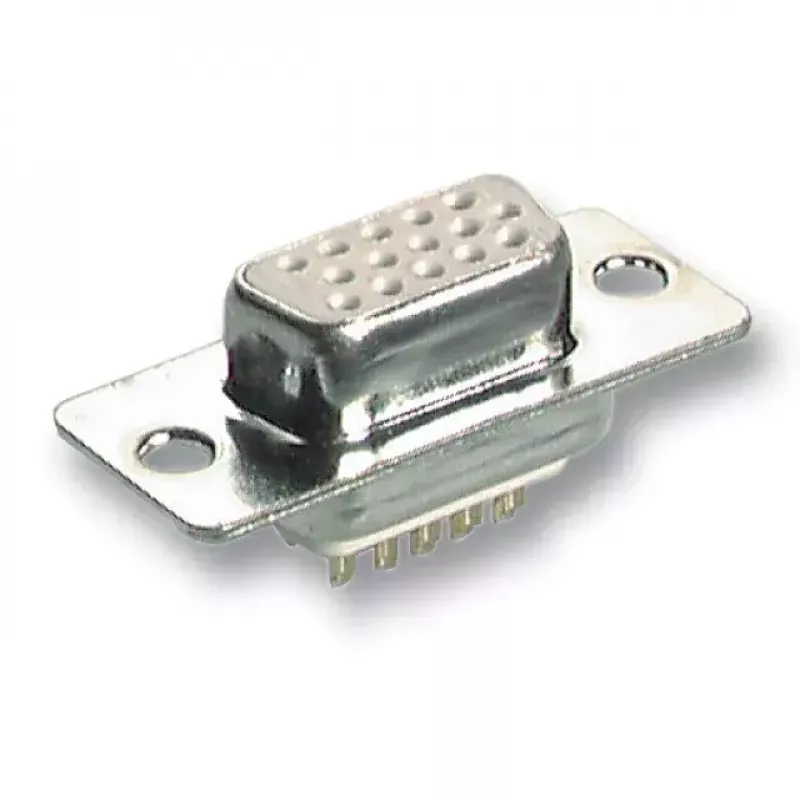

Złącze przewodowe EFB Elektronik 34501.1 DSub 15-pin metaliczne

Złącze przewodowe EFB Elektronik 34501.1 to 15-pinowe złącze D-Sub (DSub) z metaliczną, cynowaną obudową przeznaczone do połączeń sygnałowych i danych. Dostarczane jako pojedyncza sztuka w opakowaniu, złącze to oferuje solidną metalową osłonę i jest przeznaczone do stosowania w sprzęcie elektronicznym, gdzie wymagany jest kompaktowy interfejs DSub 15-pin.

Zalety

Cynowana obudowa zapewnia odporność na korozję i niezawodny styk elektryczny. Złącze spełnia poziom jakości III i jest przystosowane do co najmniej 50 cykli łączenia, co gwarantuje powtarzalne połączenia. Jego metaliczne wykończenie zwiększa ochronę mechaniczną styków i wprowadzenia przewodu, zachowując jednocześnie dobrą przewodność.

Nadaje się do

• Okablowania sygnałowego i danych w elektronice przemysłowej i konsumenckiej
• Wymiany lub naprawy urządzeń wykorzystujących interfejs DSub 15-pin
• Prototypowania i projektów elektronicznych DIY wymagających kompaktowego 15-pinowego złącza

Kluczowe specyfikacje

• Producent: EFB Elektronik
• MPN: 34501.1
• EAN: 4049759052195
• Typ: DSub 15-pin (D-Sub)
• Obudowa: cynowana (metaliczna)
• Poziom jakości: III
• Cykle łączenia: >= 50
• Ilość w opakowaniu: 1 złącze

Sposób użycia

Zamontuj złącze w urządzeniu lub wycięciu panelu przeznaczonym dla interfejsu DSub 15-pin i zamocuj je za pomocą odpowiednich śrub lub elementów mocujących. Podłącz przewody do pinów złącza zgodnie ze schematem obwodu, przestrzegając prawidłowego przyporządkowania pinów i zapewniając bezpieczne połączenia lutowane lub zaciskane. Po okablowaniu złóż cynowaną obudowę i sprawdź ciągłość oraz integralność sygnału przed pełnym uruchomieniem.

Zalecenia

Aby zapewnić niezawodną długoterminową pracę, unikaj nadmiernego naprężenia mechanicznego podczas łączenia i rozłączania; przed podłączeniem upewnij się, że złącze jest prawidłowo wyrównane. Zastosuj odpowiednie odprężenie przewodu i chroń złącze przed środowiskami korozyjnymi, aby zachować cynowanie.
