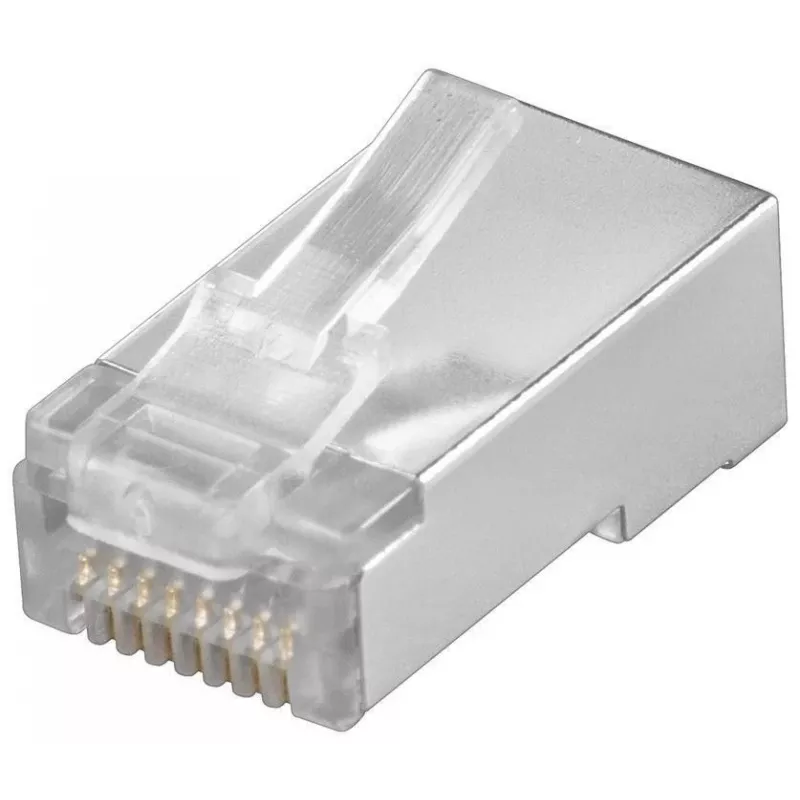

Złącze przewodowe Microconnect KON504-10 RJ45 Przezroczyste

Złącze przewodowe Microconnect KON504-10 to przezroczyste złącze RJ45 przeznaczone do zakończeń kabli Cat5e. Kompaktowe i lekkie, waży około 0,01 kg, oferuje mały współczynnik kształtu, który ułatwia pozycjonowanie w ciasnych przestrzeniach i jest wygodny w obsłudze podczas instalacji. Przezroczysta obudowa złącza umożliwia wizualną weryfikację ułożenia przewodów i włożenia styków, wspierając niezawodne połączenia Ethernet dla podstawowych potrzeb sieciowych.

Zalety

Kompaktowe wymiary i niska waga złącza upraszczają obsługę i zmniejszają obciążenie podczas powtarzalnych zakończeń. Przezroczysta obudowa umożliwia szybkie wizualne sprawdzenie kolejności przewodów i pełnego włożenia przed zaciskaniem. Zaprojektowane dla Cat5e, wspiera układy przewodów i głębokość styku niezbędne do stabilnej transmisji sygnału w typowych instalacjach 100 Mb/s i gotowych do Gigabit Ethernet Cat5e. Prosta konstrukcja minimalizuje ryzyko nieprawidłowego osadzenia i pomaga uzyskać spójne wyniki zaciskania.

Zastosowanie

• Zakończenia kabli Cat5e w sieciach domowych i małych biur
• Łatanie i naprawa istniejących zestawów kabli RJ45
• Szybkie instalacje na miejscu, gdzie preferowane są kompaktowe złącza
• Prace wymagające wizualnego potwierdzenia ułożenia przewodów przed zaciskaniem

Kluczowe specyfikacje

• Typ złącza: RJ45
• Kategoria kompatybilnego kabla: Cat5e
• Kolor obudowy: Przezroczysty
• Waga przybliżona: 0,01 kg
• Wymiary opakowania: 76 mm x 50 mm x 25 mm

Sposób użycia

Zdejmij zewnętrzną powłokę kabla Cat5e, aby odsłonić skręcone pary, rozkręć i ułóż przewody zgodnie z wybranym standardem okablowania (T568A lub T568B). Włóż ułożone przewody w całości do złącza RJ45, tak aby każdy przewód znalazł się w odpowiednim styku, a powłoka kabla sięgała do odciążenia złącza. Użyj odpowiedniego narzędzia do zaciskania, aby skompresować styki złącza i zabezpieczyć kabel. Po zaciskaniu sprawdź wizualnie położenie przewodów przez przezroczystą obudowę i przetestuj zakończony kabel za pomocą testera sieciowego, aby potwierdzić ciągłość i prawidłowe mapowanie par.

Zalecenia

Aby uzyskać niezawodną wydajność, używaj złącza tylko z kablami Cat5e i upewnij się, że izolacja przewodów jest zdjęta na odpowiednią długość. Użyj odpowiedniego narzędzia do zaciskania RJ45 dopasowanego do typu złącza i po zakończeniu wykonaj test ciągłości lub certyfikacji kabla. Przechowuj złącza w suchym środowisku i unikaj nadmiernego zginania kabla w pobliżu zakończenia, aby utrzymać długoterminową jakość połączenia.
