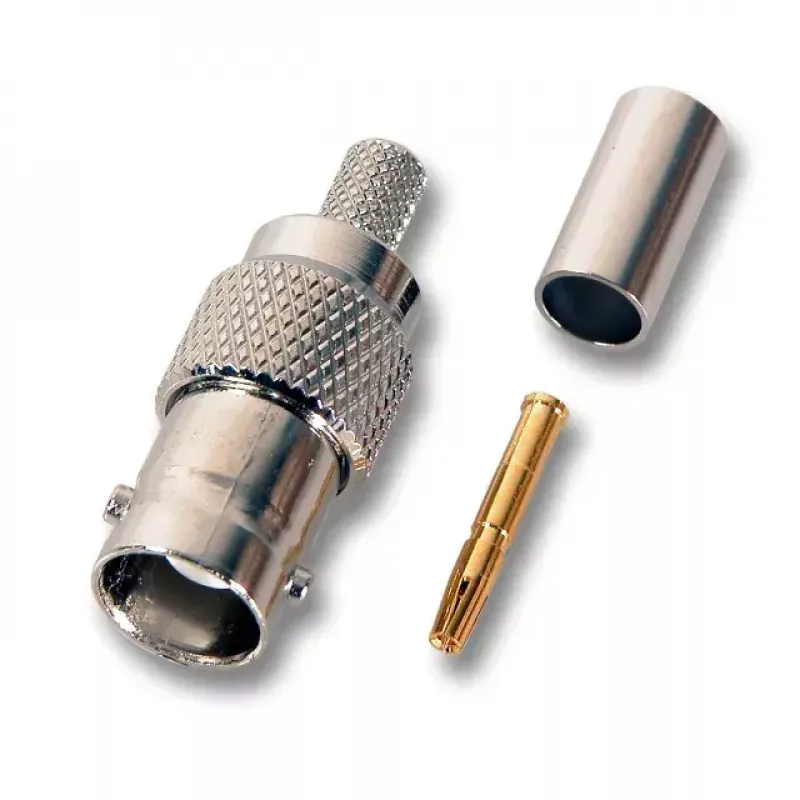

Złącze przewodu BNC EFB Elektronik 52509.1

EFB Elektronik 52509.1 to proste złącze przewodu BNC do zaciskania, przeznaczone do kabla koncentrycznego 50 Ω, takiego jak RG58. Wykonane z trwałego mosiądzu z szarym wykończeniem, to jednoczęściowe złącze zapewnia bezpieczne połączenie mechaniczne i elektryczne do transmisji sygnału w elektronice i aplikacjach RF.

Zalety

Konstrukcja z mosiądzu zapewnia dobrą przewodność i wytrzymałość mechaniczną, a prosta konstrukcja BNC gwarantuje stabilne połączenie o niskich stratach dla systemów 50 omów. Dostarczane jako pojedyncza sztuka, złącze nadaje się do prostych prac montażowych i konserwacyjnych bez konieczności stosowania dodatkowych adapterów.

Odpowiednie do

• Zaciskanie kabli koncentrycznych RG58 i innych 50 Ω
• Połączeń sygnałowych RF i wideo w sprzęcie testowym i pomiarowym
• Napraw i małych projektów elektronicznych wymagających interfejsów BNC

Kluczowe specyfikacje

• Typ: proste złącze BNC do zaciskania
• Impedancja: 50 Ω
• Kompatybilny kabel: RG58 (i inne kable koncentryczne 50 Ω)
• Materiał: Mosiądz
• Kolor: Szary
• Ilość w opakowaniu: 1 szt.
• Marka: EFB Elektronik
• MPN: 52509.1
• EAN: 4049759039066

Sposób użycia

Przygotuj kabel RG58, zdejmując zewnętrzną powłokę, oplot i dielektryk na odpowiednią długość dla tego złącza BNC do zaciskania. Włóż przewodnik i dielektryk do korpusu złącza, upewniając się o prawidłowym ustawieniu, a następnie zaciśnij tuleję za pomocą odpowiedniego narzędzia do zaciskania, aby zabezpieczyć połączenie. Po montażu sprawdź stabilność mechaniczną i ciągłość elektryczną.

Zalecenia

Używaj dedykowanego narzędzia do zaciskania o rozmiarze dla RG58 i sprawdzaj połączenia za pomocą testera ciągłości lub analizatora sieciowego w krytycznych aplikacjach RF; unikaj nadmiernego momentu dokręcania na współpracujących złączach, aby zapobiec uszkodzeniom.
