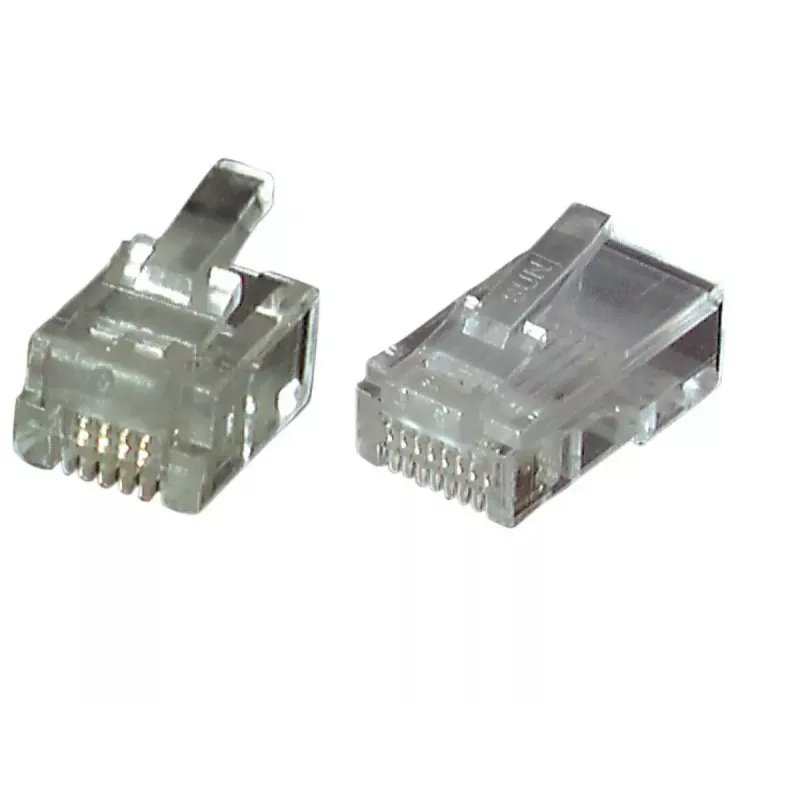

Złącze przewodu RJ45 EFB Elektronik 37673.1-100

EFB Elektronik 37673.1-100 to przezroczyste modułowe złącze RJ45 do kabla płaskiego, dostarczane w opakowaniach po 100 sztuk. Jest to nieekranowane złącze 8P4C zaprojektowane do tworzenia niezawodnych zakończeń męskich w okablowaniu sieciowym i telekomunikacyjnym. Przezroczysta obudowa ułatwia wizualną kontrolę ułożenia przewodów i prawidłowego zaciśnięcia.

Zalety

Przezroczysta obudowa umożliwiająca łatwe ułożenie i kontrolę przewodów. Dostarczane w opakowaniu po 100 sztuk, co pozwala na wykonanie wielu zakończeń. Zaprojektowane do kabla płaskiego, zapewniając prawidłowe dopasowanie i stabilny styk. Konstrukcja nieekranowana odpowiednia do standardowych środowisk sieciowych o niskim poziomie zakłóceń elektromagnetycznych. Kompatybilne z popularnymi narzędziami do zaciskania złączy RJ (odpowiednie narzędzia wymieniono poniżej).

Zastosowanie

• Tworzenie męskich zakończeń RJ45 na płaskich kablach telefonicznych lub sieciowych
• Naprawy i małe projekty instalacyjne
• Prototypowanie i zastosowania laboratoryjne, gdzie wymagana jest szybka kontrola wizualna

Kluczowe dane techniczne

• Marka: EFB Elektronik
• Model / MPN: 37673.1-100
• EAN: 4049759134655
• Typ: Złącze modułowe RJ45, nieekranowane
• Styki: 8P4C
• Typ kabla: Kabel płaski
• Ilość w opakowaniu: 100 sztuk

Sposób użycia

Zdejmij izolację z kabla płaskiego na wymaganą długość, wyrównaj poszczególne przewody w odpowiedniej kolejności pinów i włóż je całkowicie do złącza RJ45, aż końce przewodów będą widoczne z przodu obudowy. Umieść złącze w odpowiednim narzędziu do zaciskania i wykonaj pojedynczy ruch zaciskania, aby zabezpieczyć styki i odciążenie przewodu. Sprawdź połączenie wizualnie przez przezroczystą obudowę i, jeśli to konieczne, przetestuj ciągłość za pomocą testera okablowania.

Zalecenia

Używaj kompatybilnych narzędzi do zaciskania: Nr art. E-MUC410 do RJ10/RJ11/RJ12/RJ45 oraz Nr art. 39945.2 do RJ69. Aby uzyskać niezawodne rezultaty, upewnij się, że przewody są proste i całkowicie włożone przed zaciśnięciem, a po zakończeniu użyj odpowiedniego testera okablowania.
