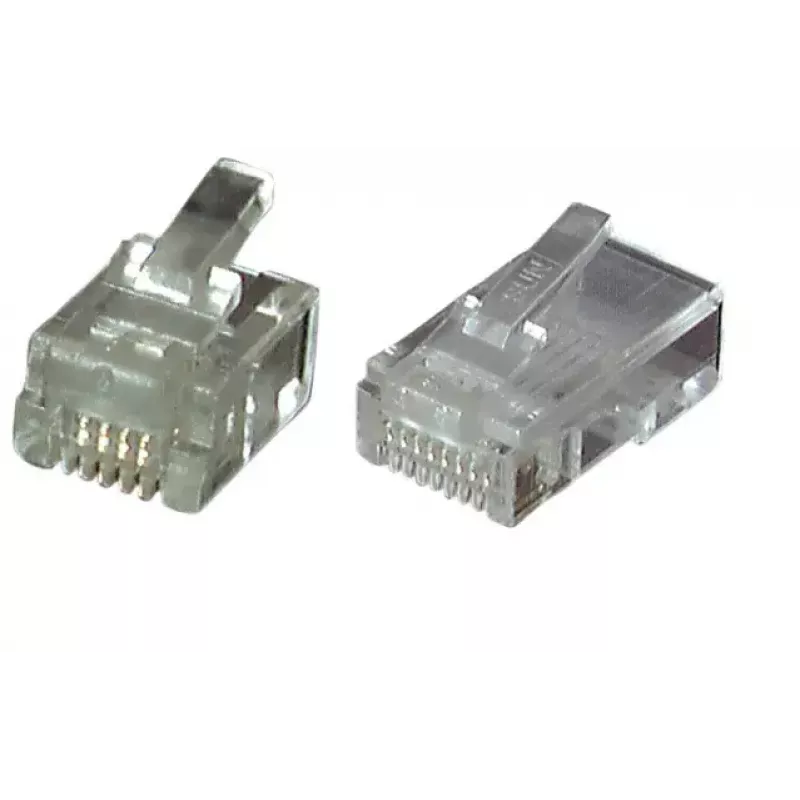

Złącze RJ-12 EFB Elektronik 37513.1-100

Złącze EFB Elektronik RJ-12 UTP E-MO 6/6 SF jest przezroczystym, nieekranowanym złączem modułowym do kabli płaskich. Dostarczane w opakowaniu 100 sztuk, przeznaczone jest do niezawodnych połączeń telekomunikacyjnych i sieciowych w formacie 6P6C RJ12 i zapewnia stałą wydajność styków przy pracach okablowania na małą i średnią skalę.

Zalety

Złącze obsługuje standardowe wyprowadzenia RJ12 (6P6C) i jest produkowane w przezroczystej obudowie, co ułatwia kontrolę ułożenia przewodów. Jako konstrukcja nieekranowana nadaje się do typowych wewnętrznych aplikacji telefonicznych i transmisji danych o niskiej prędkości, a dostarczana jest w ilości zbiorczej 100 sztuk do realizacji wielu zakańczań lub instalacji.

Zastosowanie

• Przedłużenia telefoniczne i linie PBX
• Szeregowe połączenia sygnalizacyjne lub transmisji danych o niskiej prędkości
• Sieci małych biur i domowe wykorzystujące płaski kabel telefoniczny

Kluczowe specyfikacje

• Typ złącza: RJ-12 (6P6C)
• Ekranowanie: nieekranowane (UTP)
• Kompatybilny kabel: płaski kabel telefoniczny
• Kolor: przezroczysty
• Ilość w opakowaniu: 100 szt.
• Producent: EFB Elektronik, MPN 37513.1-100, EAN 4049759133870

Sposób użycia

Przygotuj odpowiedni płaski kabel telefoniczny, zdejmując zewnętrzną powłokę i układając przewody zgodnie z żądanym wyprowadzeniem 6P6C. Wsuń przewody w pełni do obudowy złącza, tak aby każdy przewód dotarł do swojego styku. Użyj odpowiedniego narzędzia do zaciskania przeznaczonego do RJ10/RJ11/RJ12/RJ45 (np. nr art. E-MUC410), aby zacisnąć złącze na kablu. W przypadku narzędzi kompatybilnych z RJ69 użyj nr art. 39945.2, jeśli to konieczne. Sprawdź każde zakończenie wizualnie i testerem ciągłości przed włączeniem linii do użytku.

Zalecenia

Przechowuj złącza w suchym, wolnym od kurzu środowisku i używaj kompatybilnego narzędzia do zaciskania, aby zapewnić niezawodne zakończenia. Unikaj stosowania tych nieekranowanych złączy w środowiskach o wysokich zakłóceniach elektromagnetycznych; wybierz złącze ekranowane, jeśli potrzebna jest lepsza ochrona przed EMI.
