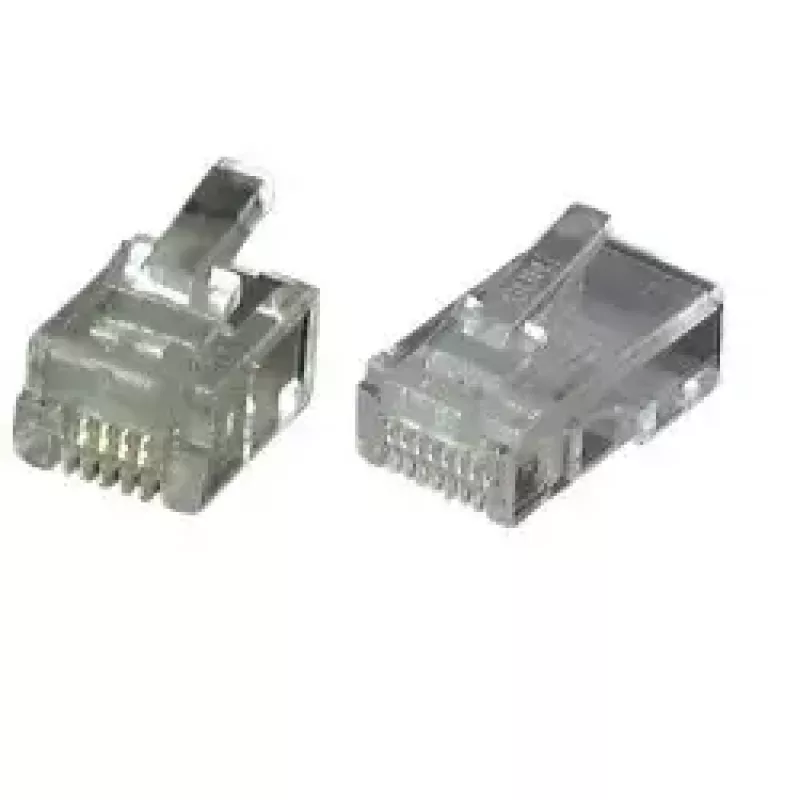

Złącze RJ45 UTP EFB Elektronik E-MO 8/8 SF przezroczyste

Złącze EFB Elektronik RJ45 UTP E-MO 8/8 SF przezroczyste to nieekranowana modularna wtyczka RJ45 (8P8C) przeznaczona do stosowania z płaskim kablem sieciowym. Jego przezroczysta obudowa umożliwia wizualną kontrolę ułożenia przewodów i styków. Produkt jest dostarczany w opakowaniach odpowiednich do instalacji masowych i jest kompatybilny ze standardowymi zakończeniami RJ45.

Zalety

Przezroczyste złącze RJ45 UTP zapewnia dobrą widoczność ułożenia przewodów i osadzenia styków, co upraszcza instalację i rozwiązywanie problemów. Zaprojektowane do okablowania U/UTP, obsługuje typowe zakończenia Ethernet i zapewnia niezawodny styk elektryczny po zaciśnięciu odpowiednim narzędziem. Modularna konstrukcja 8/8 pasuje do standardowych gniazd RJ45 i sprzętu sieciowego.

Zastosowanie

• Zaciskanie na płaskim kablu sieciowym U/UTP
• Masowa instalacja zakończeń Ethernet
• Zakończenia w terenie i drobne naprawy sieciowe
• Użycie z kompatybilnymi narzędziami do zaciskania RJ45

Kluczowe specyfikacje

• Typ złącza: RJ45 (8P8C)
• Okablowanie: U/UTP (nieekranowana skrętka)
• Materiał / kolor: przezroczysta obudowa
• Ilość w opakowaniu: 100 sztuk na opakowanie
• Marka / MPN: EFB Elektronik / 37514.1-100
• EAN: 4049759133887

Sposób użycia

Przygotuj płaski kabel U/UTP, zdejmując zewnętrzną powłokę i układając poszczególne przewody zgodnie z wymaganym standardem okablowania (T568A lub T568B). Wsuń przewody całkowicie do przezroczystego złącza RJ45, tak aby każdy przewód dotarł do odpowiadającego mu styku. Użyj odpowiedniego narzędzia do zaciskania, aby ścisnąć złącze i ustanowić połączenie między przewodami a stykami wtyczki. W razie potrzeby zweryfikuj zakończenie za pomocą testera sieciowego.

Zalecenia

Aby uzyskać niezawodne rezultaty, używaj kompatybilnego narzędzia do zaciskania przeznaczonego do złączy RJ45. EFB Elektronik zaleca narzędzia przeznaczone do zakończeń RJ45; przykładowe kompatybilne numery narzędzi to E-MUC410 do RJ10/RJ11/RJ12/RJ45 oraz Art.-Nr 39945.2 do RJ69. Przed zaciśnięciem upewnij się, że kolejność przewodów jest prawidłowa i że są one całkowicie wsunięte.
