Złącze światłowodowe SC męskie EFB Elektronik 53100.211 OS2

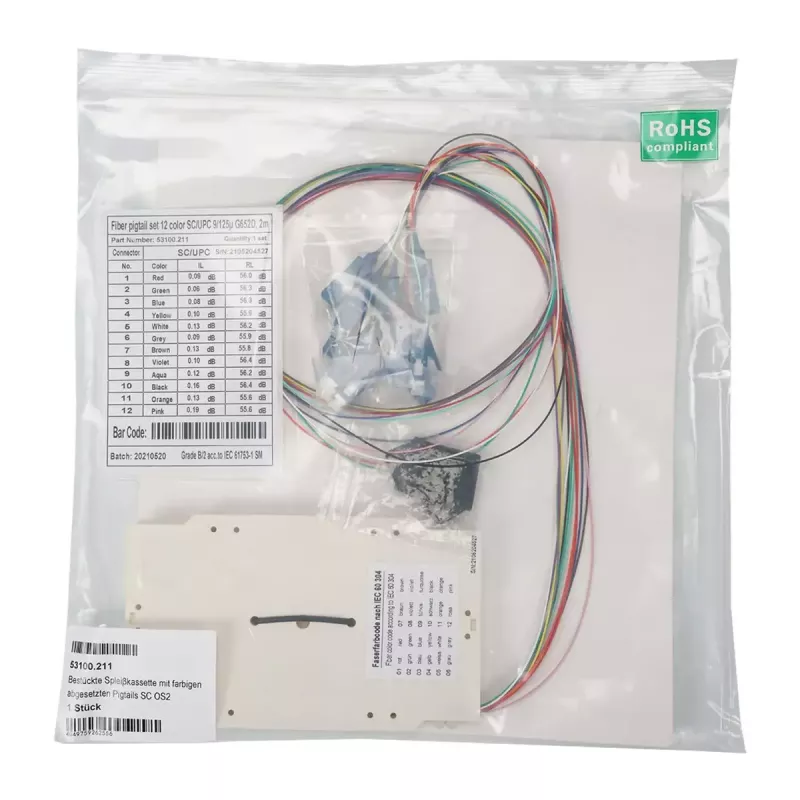

EFB Elektronik 53100.211 to męskie złącze światłowodowe SC przeznaczone dla światłowodu jednomodowego OS2. Jest dostarczane jako wyposażona kaseta spawowa z fabrycznie zamontowanymi pigtailami i uchwytami spawów, umożliwiająca łatwą integrację w puszkach spawów i panelach krosowych. Protokoły pomiarowe dla każdego włókna są dołączone do opakowania.

Zalety

Kaseta spawowa zawiera odizolowane, oznaczone kolorami pigtaile (VDE-0888), które wystają na 80 cm poza kasetę, ułatwiając prowadzenie kabli. Uchwyt zaciskowy na 12 spawów jest fabrycznie zamontowany w kasecie, a koszulki termokurczliwe do zabezpieczania spawów (2 × 6 spawów) są dołączone do opakowania. Dostępne powierzchnie styku obejmują SC i LC, a oferowane kategorie włókien to OS2, OM3, OM4 i OM5, co zapewnia elastyczność w instalacjach jednomodowych OS2 i zastosowaniach wielomodowych.

Nadaje się do

• Puszek spawów światłowodowych i paneli spawów
• Terminacji paneli krosowych i instalacji w szafach rack
• Łączy szkieletowych i dystrybucyjnych jednomodowych OS2
• Instalacji wielomodowych OM3/OM4/OM5 wymagających fabrycznie zakończonych pigtaili

Główne dane techniczne

• Marka: EFB Elektronik
• MPN: 53100.211
• EAN: 4049759262556
• Powierzchnia styku złącza: SC (dostępne również LC)
• Typy światłowodów: OS2 (jednomodowy), OM3, OM4, OM5 (wielomodowy)
• Długość pigtaila poza kasetą: 80 cm
• Identyfikacja pigtaili: Oznaczone kolorami zgodnie z VDE-0888, powłoka w jednolitym kolorze z 12-kolorową osłoną
• Dołączone akcesoria: Fabrycznie zamontowany uchwyt zaciskowy na 12 spawów, 2 × 6 koszulek termokurczliwych do zabezpieczania spawów
• Dokumentacja: Dołączone indywidualne protokoły pomiarowe włókien

Sposób użycia

Zamontuj kasetę spawową w puszce spawów lub w pozycji rack panelu krosowego. Poprowadź przychodzące włókna do kasety, wykorzystaj 80-centymetrowe pigtaile do wygodnego prowadzenia wewnętrznego i przygotuj włókna do spawania termicznego lub mechanicznego według potrzeb. Umieść spawy w fabrycznie zamontowanym uchwycie zaciskowym i zabezpiecz je dołączonymi koszulkami termokurczliwymi. Zakończ męskie złącze SC w odpowiednim adapterze żeńskim SC lub otworze panelu.

Zalecenia

Obchodź się z pigtailami i włóknami zgodnie ze standardowymi praktykami światłowodowymi: unikaj ostrych zagięć, zachowuj minimalny promień gięcia, utrzymuj złącza i spawy w czystości oraz zweryfikuj połączenia, korzystając z dołączonych protokołów pomiarowych po zakończeniu instalacji.
