Złącze TNC DeLOCK 90016 RG-174 RG-316 zaciskane

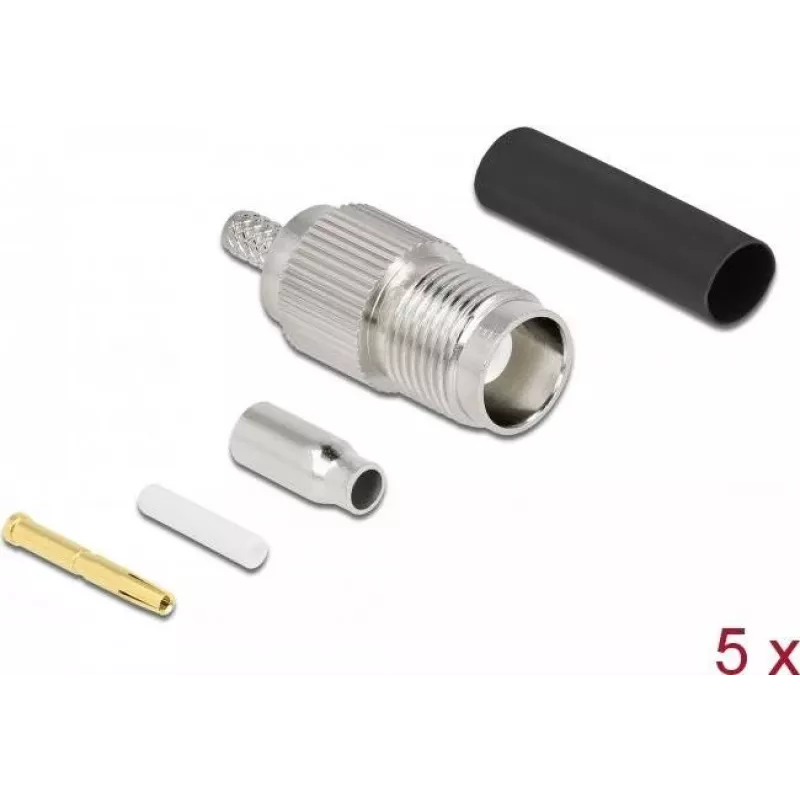

Złącze TNC DeLOCK z dopasowaną rurką termokurczliwą jest przeznaczone do stosowania w technologii częstotliwości radiowych do łączenia kabli koncentrycznych. Jest zaprojektowane specjalnie do zaciskania na kablach RG-174 i RG-316 i zapewnia impedancję 50 Ω z niklowanymi stykami dla niezawodnego połączenia elektrycznego i odporności na korozję. Kompaktowe wymiary (12 mm szerokości × 30 mm głębokości × 12 mm wysokości) sprawiają, że złącze nadaje się do instalacji o ograniczonej przestrzeni; opakowanie zawiera pięć identycznych złączy.

Zalety

Złącze TNC obsługuje znormalizowaną impedancję 50 Ω i niklowane styki zapewniające trwałość i stabilną transmisję sygnału. Konstrukcja zaciskana gwarantuje bezpieczne połączenie mechaniczne i elektryczne z kablami koncentrycznymi RG-174 i RG-316. Mały format ułatwia stosowanie w ciasnych zespołach, a dołączona rurka termokurczliwa poprawia odciążenie naprężeń i ochronę środowiskową na złączu.

Odpowiednie dla

Najważniejsze parametry

Jak używać

Przygotuj kabel RG-174 lub RG-316, zdejmując zewnętrzną powłokę, oplot i dielektryk na zalecane długości dla styku zaciskanego. Nasuń rurkę termokurczliwą i tulejkę zaciskową na kabel, włóż środkową żyłę do styku i zaprasuj styk oraz tulejkę przy użyciu odpowiedniego narzędzia zaciskowego dla rozmiaru złącza. Umieść korpus złącza na zespole, podgrzej rurkę termokurczliwą, aby zapewnić odciążenie naprężeń, i sprawdź integralność mechaniczną i elektryczną po montażu.

Zalecenia

Używaj narzędzia zaciskowego i matryc dopasowanych do wymiarów styków DeLOCK TNC i sprawdź długości zdejmowania kabla podane przez producenta złącza. Sprawdź ciągłość i impedancję po montażu, aby upewnić się o poprawnej instalacji i zachowaniu parametrów RF.
