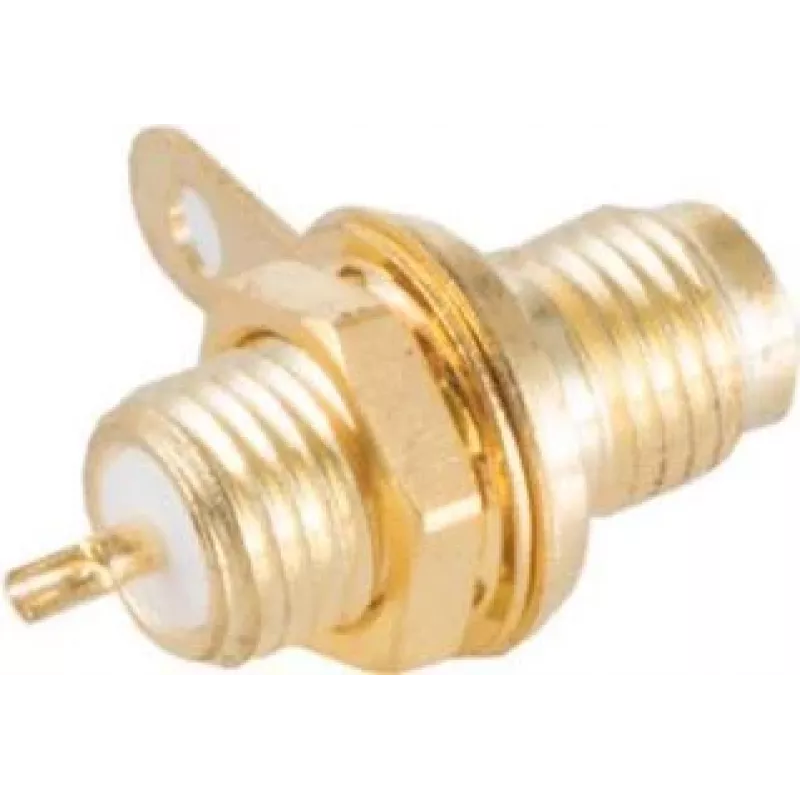

Złącze wideo SMA ShiverPeaks 98610 montaż centralny — połączenie koncentryczne do systemów wideo

Złącze wideo SMA ShiverPeaks 98610 montaż centralny to panelowe złącze koncentryczne zaprojektowane w celu zapewnienia kompaktowego, gwintowanego połączenia SMA do przesyłania sygnałów RF i wideo. Jest przeznaczone do bezpiecznej instalacji w panelach lub obudowach i oferuje pozłacane styki, aby zapewnić niezawodny kontakt elektryczny i zmniejszone straty sygnału. Złącze umożliwia połączenia między sprzętem wideo, przyrządami pomiarowymi i okablowaniem tam, gdzie wymagane jest zakończenie SMA.

Zalety

To złącze wideo SMA ma konstrukcję z montażem centralnym, która upraszcza instalację w panelach i obudowach, zachowując niski profil. Gwintowane sprzęgło SMA zapewnia stabilne mechanicznie połączenia o dobrej odporności na wibracje. Pozłacane styki poprawiają przewodność i odporność na korozję, pomagając zachować integralność sygnału w zastosowaniach RF i wideo. Kompaktowy rozmiar złącza sprawia, że nadaje się ono do ciasnych przestrzeni i gęstych układów sprzętu.

Odpowiednie do

• Montaż panelowy lub w obudowie w sprzęcie wideo i RF
• Przesyłania sygnałów między kamerami, monitorami i modułami RF
• Stanowisk testowych i zestawów pomiarowych wymagających interfejsów SMA
• Napraw i modernizacji profesjonalnych lub hobbystycznych systemów wideo

Kluczowe specyfikacje

• Typ złącza: SMA żeńskie, montaż centralny
• Powłoka styków: pozłacane styki dla lepszej przewodności
• Styl montażu: panelowy/obudowa z mocowaniem centralnym
• Interfejs: gwintowane SMA do zakończenia kabla koncentrycznego
• Zastosowanie: transmisja sygnałów RF i wideo w instalacjach kompaktowych

Jak używać

Wywieć i przygotuj wycięcie w panelu zgodnie z wymiarami mechanicznymi złącza, włóż złącze od przodu lub od tyłu, w zależności od przypadku, i zabezpiecz je centralną nakrętką mocującą. Podłącz odpowiednio zakończony kabel koncentryczny SMA, nakręcając męskie SMA na złącze, aż do dokręcenia ręcznego; użyj klucza dynamometrycznego, aby dokończyć do zalecanego przez producenta momentu, jeśli jest to wymagane. Zweryfikuj ciągłość i sygnał za pomocą odpowiedniego sprzętu testowego po instalacji, aby potwierdzić poprawne połączenie i integralność sygnału.

Zalecenia

Używaj prawidłowo zakończonych kabli koncentrycznych o dopasowanej impedancji, aby uniknąć odbić i degradacji sygnału. Unikaj nadmiernego dokręcania gwintu SMA, aby zapobiec uszkodzeniu dielektryka lub pinu centralnego; skonsultuj specyfikacje momentu, jeśli są dostępne. Dla długoterminowej niezawodności, okresowo sprawdzaj pozłacane styki pod kątem zużycia lub zanieczyszczeń i wymień złącze, jeśli zużycie mechaniczne wpływa na jakość sygnału.
