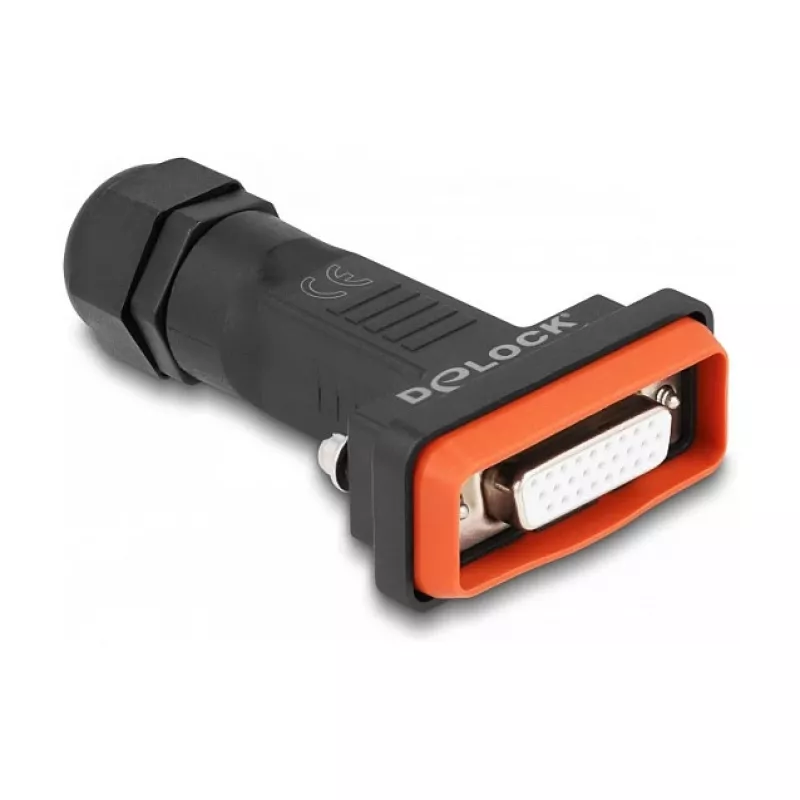

Złącze żeńskie DeLOCK D-Sub HD 26 pin IP67 wodoszczelne czarno-pomarańczowe

Złącze żeńskie DeLOCK D-Sub HD 26 pin z wodoszczelną obudową IP67 przeznaczone jest do montażu lutowanego i montażu kabli w środowiskach przemysłowych i szafach sterowniczych. Złącze zapewnia 26 pinów lutowniczych oraz szczelną obudowę chroniącą polutowane połączenia kablowe przed kurzem i wodą. Produkt dostarczany jest w czarnej i pomarańczowej kolorystyce i ma wymiary około 80 mm (szerokość) × 49 mm (głębokość) × 22 mm (wysokość).

Zalety

Obudowa o klasie IP67 zapewnia ochronę przed wnikaniem pyłu i czasowym zanurzeniem w wodzie, zwiększając niezawodność połączeń w trudnych lub wilgotnych warunkach. Konstrukcja umożliwia prosty montaż lutowany: przewody kabla można przeciągnąć przez obudowę i przylutować bezpośrednio do styków D-Sub, po czym polutowany kabel i złącze montuje się razem w obudowie, tworząc szczelne zamknięcie. Kompaktowe wymiary sprawiają, że nadaje się do montażu w szafach rozdzielczych i innych ciasnych przestrzeniach.

Zastosowanie

• Sprzęt i maszyny przemysłowe
• Szafy rozdzielcze i panele sterownicze
• Środowiska wymagające odpornych na kurz i wodę połączeń kablowych
• Montaż kabli i niestandardowe projekty okablowania z użyciem D-Sub HD 26 pin

Kluczowe specyfikacje

• Złącze: D-Sub HD 26 pin (26 pinów lutowniczych)
• Ochrona przed wnikaniem: IP67 (wodoszczelne, pyłoszczelne)
• Kolor: czarny, pomarańczowy
• Wymiary (ok.): 80 mm × 49 mm × 22 mm (szer. × gł. × wys.)
• Marka / MPN: DELOCK / 87809
• EAN: 4043619878093

Sposób użycia

Przeciągnij przewody kabla przez wodoszczelny otwór obudowy i przylutuj każdą żyłę do odpowiednich styków D-Sub zgodnie z wymaganym wyprowadzeniem pinów. Po zakończeniu lutowania umieść zmontowane złącze w obudowie i zabezpiecz je tak, aby uszczelnienie obudowy szczelnie zamknęło się wokół kabla i złącza. Upewnij się, że obudowa jest prawidłowo dokręcona, aby utrzymać ochronę IP67 przed zamontowaniem zespołu w szafie rozdzielczej lub urządzeniu.

Zalecenia

W celu zapewnienia niezawodnego uszczelnienia należy sprawdzić, czy zewnętrzna średnica kabla i stan jego powłoki odpowiadają specyfikacji dławika kablowego obudowy. Po zakończeniu montażu, a przed wystawieniem złącza na działanie wilgoci, wykonaj test ciągłości i izolacji. Zastosuj odpowiednie odciążenie przewodu i unikaj ostrych zagięć w miejscu wyjścia kabla, aby utrzymać długoterminową niezawodność.
