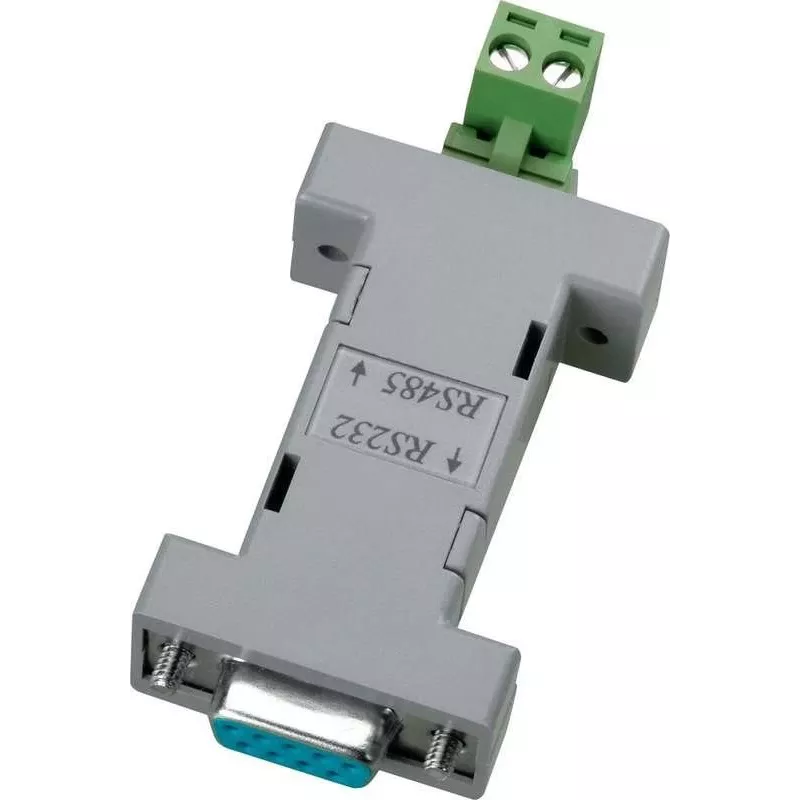

ABUS TV8469 Konwerter interfejsu RS232 na RS485, DB9, zasilany z magistrali, 115,2 kbps, 1200 m, czarny

Starsze urządzenia szeregowe często mają trudności z komunikacją na dużych odległościach lub w hałaśliwym środowisku przemysłowym. Konwerter interfejsu ABUS TV8469 wypełnia tę lukę, konwertując sygnały RS232 na RS485, umożliwiając niezawodną transmisję danych do 1200 metrów. Dzięki automatycznej kontroli kierunku danych i zasilaniu z magistrali eliminuje potrzebę stosowania zewnętrznych zasilaczy lub konfiguracji oprogramowania, co czyni go rozwiązaniem plug-and-play do rozszerzania komunikacji szeregowej w systemach bezpieczeństwa, automatyki i sterowania przemysłowego.

Dla kogo jest przeznaczony

Ten konwerter jest idealny dla integratorów systemów, instalatorów systemów bezpieczeństwa i techników przemysłowych, którzy muszą podłączyć urządzenia oparte na RS232 — takie jak matryce CCTV, panele kontroli dostępu lub sterowniki PLC — do sieci RS485. Jest szczególnie przydatny w aplikacjach wymagających długich przebiegów kablowych, konfiguracji wielopunktowych lub pracy w trudnych warunkach temperaturowych.

Główne cechy

• Konwertuje RS232 na RS485 z automatyczną kontrolą kierunku danych, eliminując potrzebę sygnałów uzgadniania lub ręcznego przełączania.
• Zasilany z magistrali z linii uzgadniania RS232 (DTR/RTS/TxD), więc nie jest wymagany zewnętrzny zasilacz.
• Obsługuje prędkości transmisji do 115,2 kbps i odległości do 1200 m w RS485.
• Ochrona ESD do 15 kV zabezpiecza konwerter i podłączone urządzenia przed wyładowaniami elektrostatycznymi.
• Kompaktowa obudowa ABS z żeńskim złączem DB9 (RS232) i męskim DB9 (RS485) do łatwej instalacji w linii.
• Zakres temperatur pracy od -25°C do 70°C dla niezawodnego działania w ekstremalnych warunkach.
• Działanie bez sterowników — współpracuje z dowolnym systemem operacyjnym bez dodatkowego oprogramowania.

Specyfikacje

• Typ konwersji: RS232 na RS485
• Złącze RS232: DB9 żeńskie
• Złącze RS485: DB9 męskie
• Tryb RS485: 2-przewodowy półdupleks
• Kontrola kierunku danych: Automatyczna
• Maksymalna prędkość transmisji: 115,2 kbps
• Maksymalna odległość RS485: 1200 m
• Zasilanie: Zasilany z magistrali z linii RS232 DTR/RTS/TxD
• Wymagane zewnętrzne zasilanie: Nie
• Izolacja galwaniczna: Nie
• Ochrona ESD: 15 kV
• Temperatura pracy: -25°C do 70°C
• Materiał obudowy: Tworzywo ABS
• Wskaźniki LED: Brak
• Kompatybilność: Niezależny od systemu operacyjnego (bez sterowników)
• Standardy: EIA/TIA RS232, EIA/TIA RS485

Wskazówki

Aby uzyskać najlepsze wyniki, użyj kabla skręcanego do połączenia RS485 i zapewnij prawidłowe zakończenie na obu końcach magistrali. Ponieważ konwerter jest zasilany z magistrali, sprawdź, czy port RS232 zapewnia wystarczające napięcie na liniach uzgadniania; jeśli nie, może być potrzebny krótki kabel adaptera z zewnętrznym zasilaniem. Zamontuj konwerter z dala od źródeł zakłóceń elektromagnetycznych, aby zachować integralność sygnału.
