Adapter interfejsu InLine 76619E — akcesorium do łączności szeregowej/równoległej

Niezawodna komunikacja szeregowa: Cztery niezależne interfejsy RS-232 w formacie D-Sub 9 umożliwiają jednoczesne podłączenie wielu urządzeń.
Układ scalony klasy przemysłowej: Kontroler CH384L oferuje stabilną transmisję do 921 600 bps i obsługuje wszystkie ważne sygnały RS-232.
Elastyczna integracja: Karta PCIe x1 pasuje do nowoczesnych komputerów i jest kompatybilna z PCIe v2.0 i nowszymi – w tym ze wspornikami do obudów niskoprofilowych.
Wysokiej jakości przetwarzanie sygnału: Bufor FIFO 256 bajtów i ochrona ESD ±15 kV zapewniają bezpieczną i wolną od zakłóceń transmisję danych.
Szerokie wsparcie systemów operacyjnych: Kompatybilna z Windows 7 do 11, Windows Server 2008 R2 i nowszymi oraz popularnymi dystrybucjami Linux od jądra 2.6.30 wzwyż.

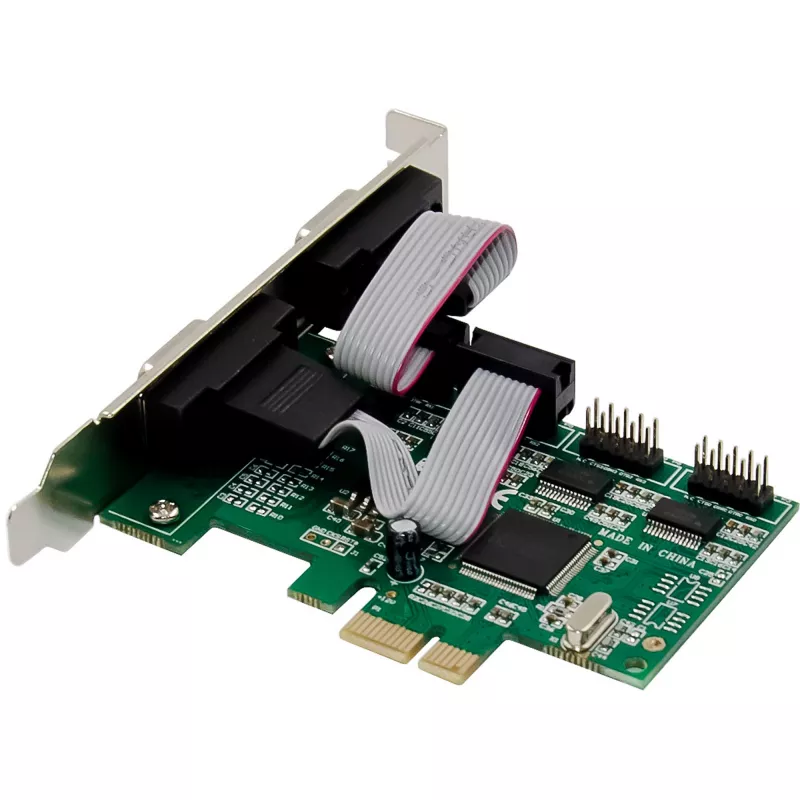

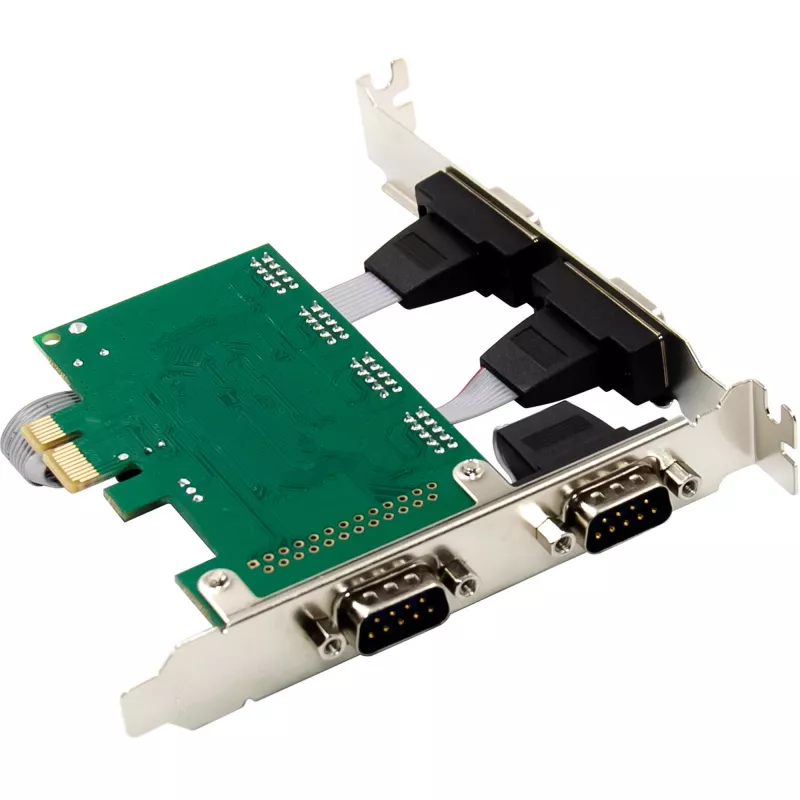

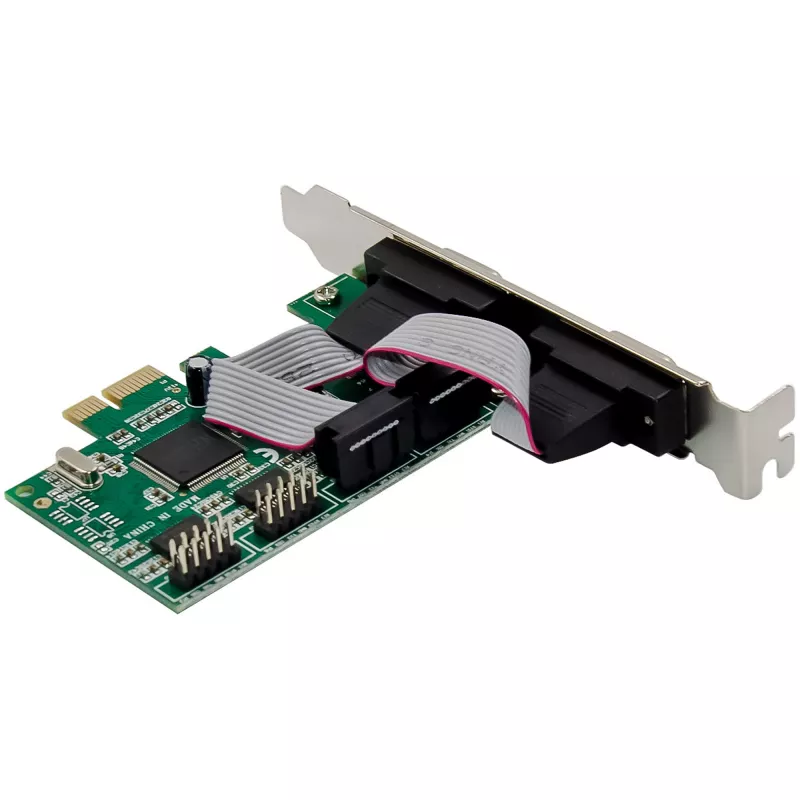

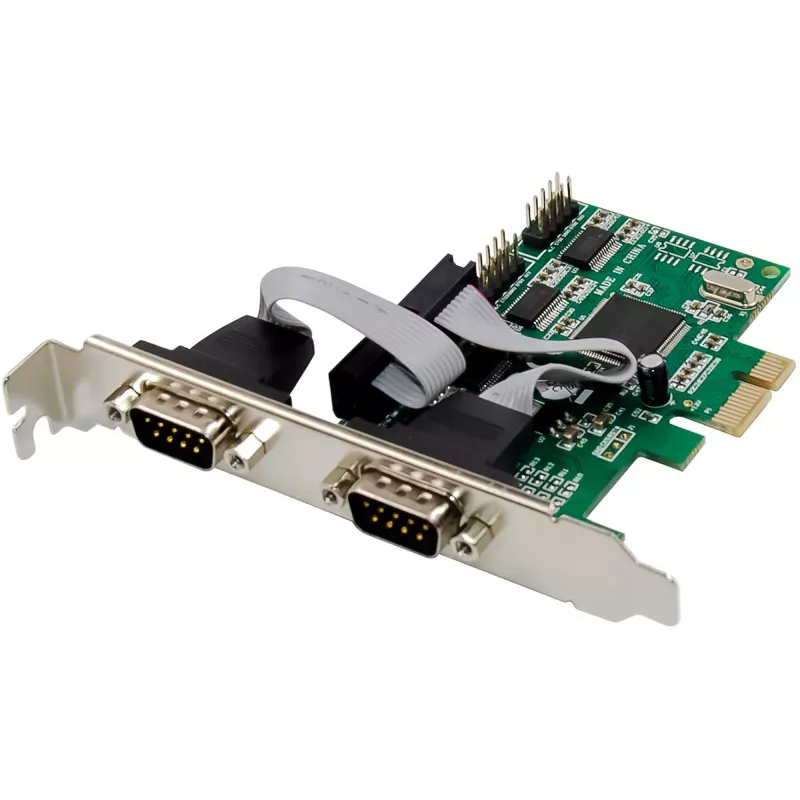

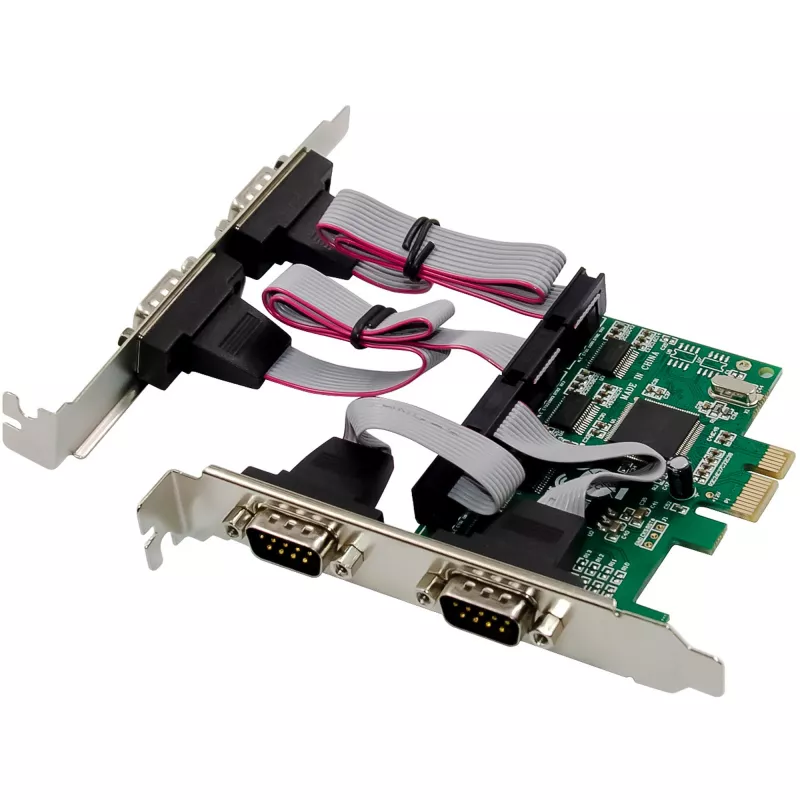

Karta InLine® PCIe 4-portowa RS-232 to idealne rozwiązanie do rozbudowy nowoczesnych komputerów PC i zastosowań przemysłowych o cztery dodatkowe interfejsy szeregowe. Każdy z czterech portów wykorzystuje sprawdzony format D-Sub 9 i obsługuje szeroki zakres sygnałów szeregowych, w tym TXD, RXD, RTS, CTS, DTR, DSR, DCD i RI.
Dzięki wydajnemu układowi CH384L karta umożliwia niezawodną transmisję z elastycznymi prędkościami transmisji do 921 600 bps. Zintegrowany bufor FIFO o pojemności 256 bajtów na kierunek zapewnia utrzymanie stabilnych połączeń nawet przy dużym obciążeniu danymi. To sprawia, że karta jest pierwszym wyborem do profesjonalnych zastosowań, takich jak sterowanie maszynami, technika pomiarowa, zarządzanie sieciami czy systemy POS.
Interfejs PCIe x1 gwarantuje łatwą integrację z istniejącymi systemami. Karta jest kompatybilna zarówno z obudowami standardowymi, jak i niskoprofilowymi – odpowiednie wsporniki znajdują się w zestawie. Zintegrowana ochrona ESD do ±15 kV chroni interfejsy przed wyładowaniami elektrostatycznymi.
Zarówno w przemyśle, jak i przy wymagających projektach hobbystycznych, karta ta łączy sprawdzoną technologię z nowoczesną architekturą interfejsów. Nadaje się do obecnych wersji systemu Windows oraz wielu dystrybucji Linux i oferuje szeroki zakres zastosowań dla użytkowników profesjonalnych i półprofesjonalnych.
Dane techniczne

Standard PCIe: PCIe v1.1 x1 lane (kompatybilna z PCIe 2.0 i nowszymi)
Złącza: 4x RS-232, D-Sub 9 wtyk (męski)

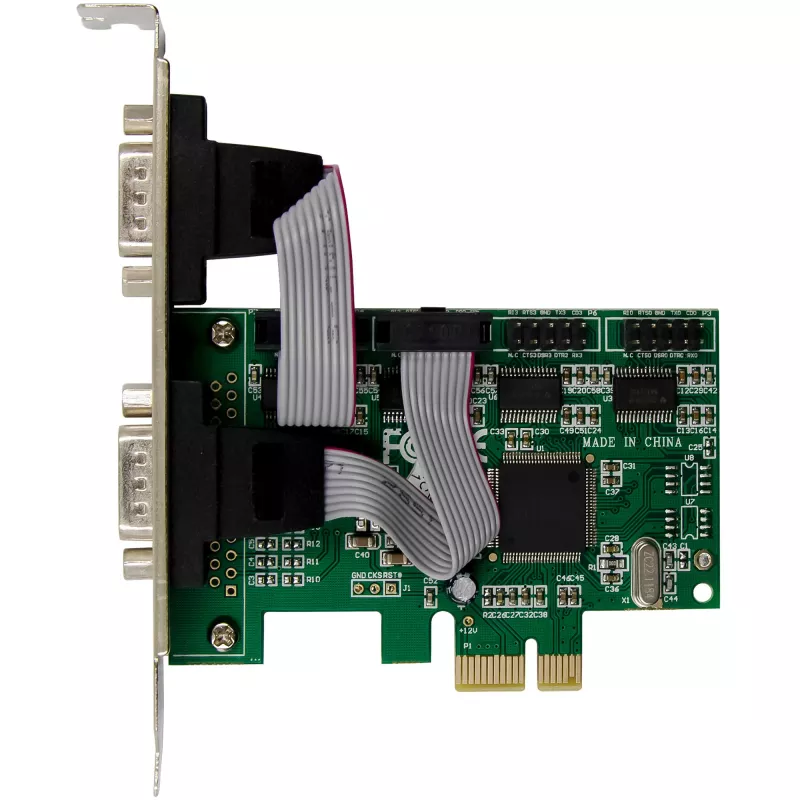

Układ scalony: CH384L
Prędkości transmisji: 50 do 921 600 bps (prędkość transferu na sekundę)
Bufor FIFO: 256 bajtów dla danych nadawanych i odbieranych (stabilna transmisja przy wysokich przepływnościach)
Zestawy sygnałów: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Tryb transmisji: Pełny dupleks
Bity danych: 5, 6, 7 lub 8 bitów (w zależności od podłączonego urządzenia)
Bity stopu: 1 lub 2 (oznaczające koniec transmisji)
Parzystość: Brak, parzysta, nieparzysta, znacznik, spacja (ustawienia kontroli dla komunikacji szeregowej)
Ochrona ESD: do ±15 kV
Temperatura pracy: 0 °C do 55 °C
Temperatura przechowywania: -40 °C do 70 °C
Maksymalna wilgotność: 90%, bez kondensacji

Obsługiwane systemy operacyjne

Windows 7 / 8 / 8.1 / 10 / 11
Windows Server 2008 R2 i nowsze
Linux od jądra 2.6.30

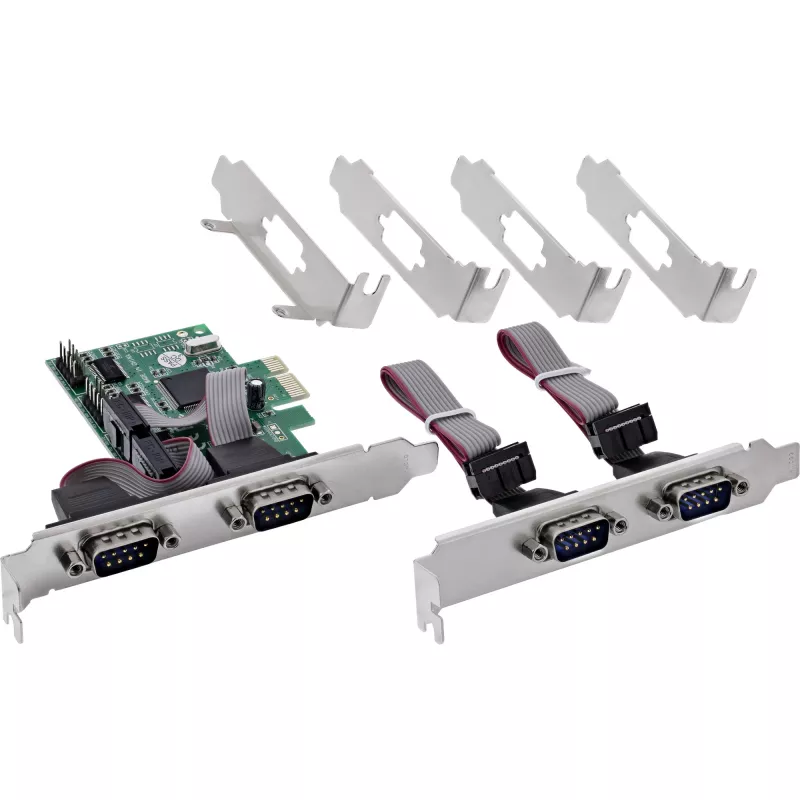

Zakres dostawy

1x karta InLine PCIe 4-portowa RS-232, 4x złącza D-Sub 9
4x wspornik niskoprofilowy
1x płyta CD ze sterownikami
1x instrukcja obsługi niemiecki/angielski

InLine 76619E. Interfejs hosta: PCIe, Interfejs wyjściowy: Szeregowy, Płeć interfejsu hosta: Męski. Zastosowanie: PC, Kraj pochodzenia: Tajwan. Układ scalony: CH384L, Prędkość transmisji: 921.6 Kbit/s, FIFO (First In, First Out): 256 B. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows XP, Obsługiwane systemy operacyjne Linux: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Obsługiwane systemy operacyjne serwerowe: Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2013, Windows.... Szerokość: 100 mm, Wysokość: 120 mm, Waga: 2 kg

Sposób użycia

Zainstaluj kartę w dostępnym gnieździe PCIe x1 (lub większym gnieździe PCIe) w komputerze hosta, wybierając odpowiedni wspornik pełnowymiarowy lub niskoprofilowy dołączony do produktu. Podłącz urządzenia szeregowe za pomocą standardowych kabli D-Sub 9 do czterech portów RS-232. Zainstaluj sterowniki urządzeń dostarczone na płycie CD ze sterownikami lub pobierz aktualne sterowniki dla swojego systemu operacyjnego. Skonfiguruj parametry portu szeregowego (prędkość transmisji, bity danych, bity stopu, parzystość, kontrolę przepływu) w systemie operacyjnym hosta lub aplikacji, aby dopasować je do podłączonych urządzeń.

Zalecenia

Sprawdź jakość kabli i ekranowanych złączy D-Sub 9 w przypadku długich przebiegów lub środowisk z zakłóceniami elektrycznymi oraz upewnij się, że ustawienia portu szeregowego (prędkość transmisji, parzystość, kontrola przepływu) są poprawne po obu stronach, aby utrzymać stabilną komunikację. W instalacjach przemysłowych zamontuj kartę w uziemionej obudowie i unikaj narażania jej na temperatury lub wilgotność wykraczające poza określone zakresy.
