Adapter kablowy InLine 92505C — sprzęgacz RJ45 do sieciowych kabli krosowych

Oszczędność czasu podczas instalacji:Dwie listwy zaciskowe śrubowe dla 8 żył plus ekranu każda umożliwiają szybkie, bezlutowe okablowanie – za pomocą śrubokręta płaskiego ≤ 2,5 mm, odpowiednie dla przewodów 16–26 AWG.
Podwójny interfejs RJ45 z oddzielnym prowadzeniem sygnałówDwa standaryzowane gniazda RJ45 (8P8C) w wersji prostej są podłączone niezależnie – idealne do równoległego prowadzenia kabli, rozwiązań nadmiarowych lub celów testowych.

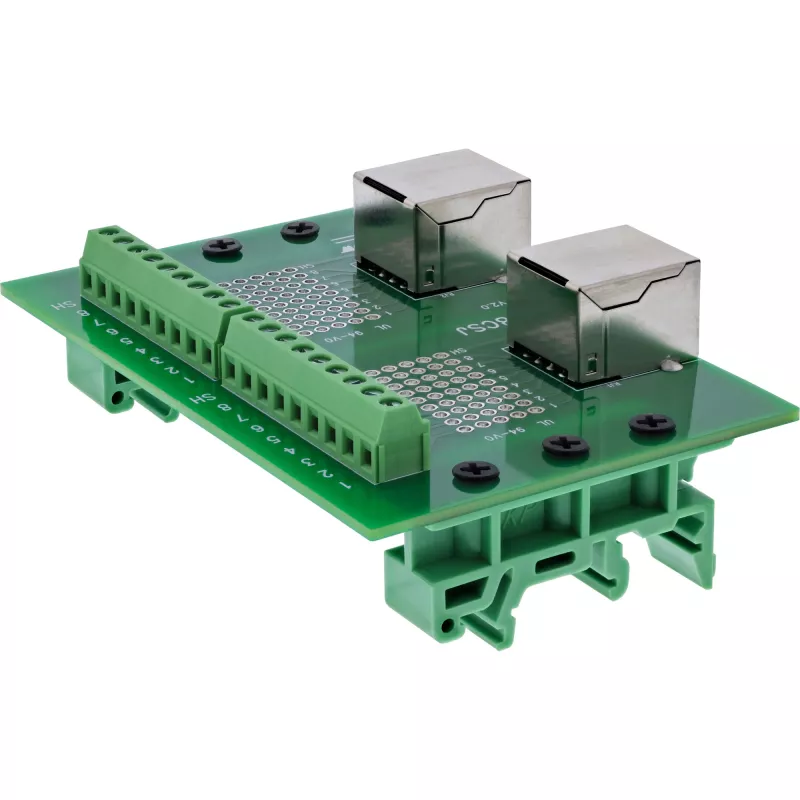

Montaż na szynie DIN dla uporządkowanej integracji systemu:Wytrzymała obudowa z fabrycznie zamontowanym klipsem na szynę DIN – idealna do uporządkowanego okablowania sieciowego i sterowniczego w szafach sterowniczych.
Wszechstronne zastosowanie w przemyśle:Nadaje się do dystrybucji sygnału Ethernet, komunikacji maszynowej, projektów wbudowanych lub diagnostyki sieci w środowiskach testowych.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC i prąd znamionowy 1,0 A na pin zapewniają niezawodną i bezpieczną transmisję danych – nawet przy ciągłym obciążeniu w środowiskach przemysłowych.

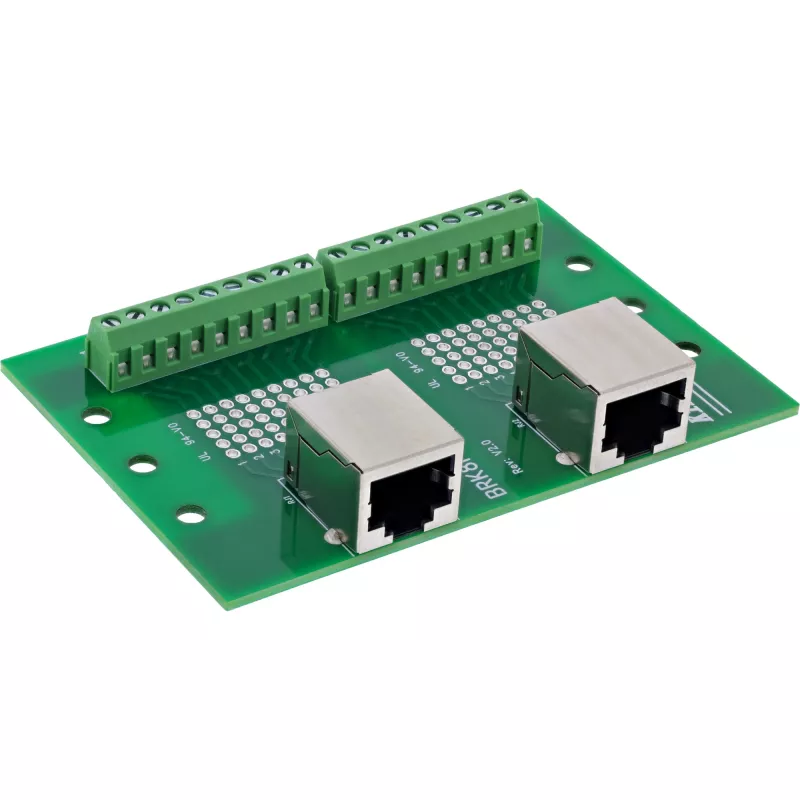

Terminal InLine® z dwoma gniazdami RJ45 (8P8C, wersja prosta)i oddzielnym przypisaniem złączy został opracowany do strukturalnych połączeń sieciowych w szafach sterowniczych, środowiskach testowych lub systemach wbudowanych.

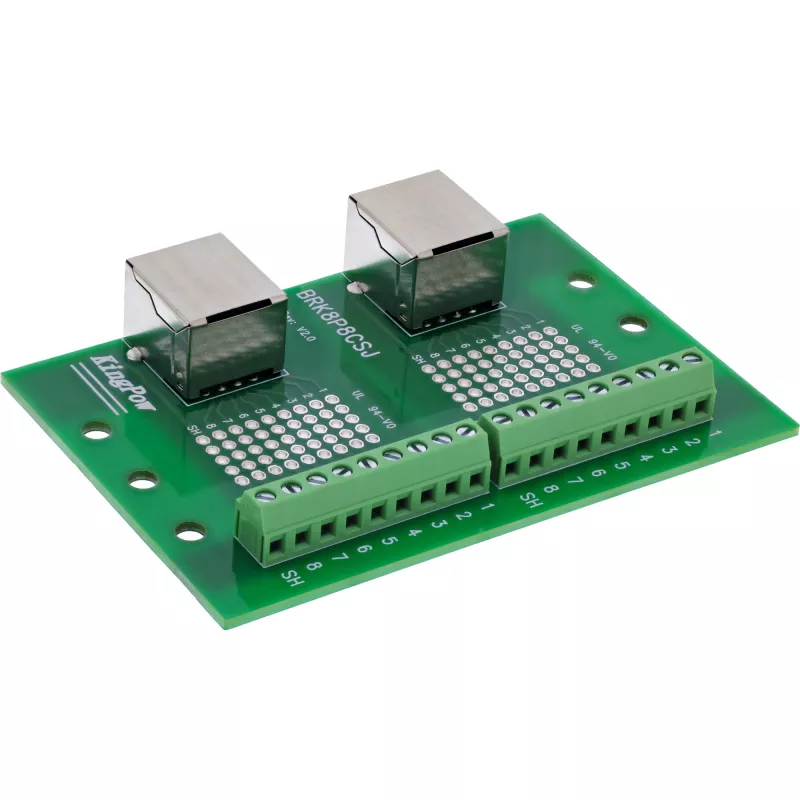

Oba gniazda są całkowicie niezależnie podłączone do listwy zaciskowej śrubowej z 9 połączeniami(8 sygnałów + ekran) – idealne do równoległego prowadzenia sygnałów, rozwiązań nadmiarowych lub pomiarów porównawczych.
Listwy zaciskowe (rozstaw 5,0 mm) obsługują pojedyncze żyły w zakresie 16–26 AWG i można je podłączać za pomocą śrubokręta płaskiego ≤ 2,5 mm.

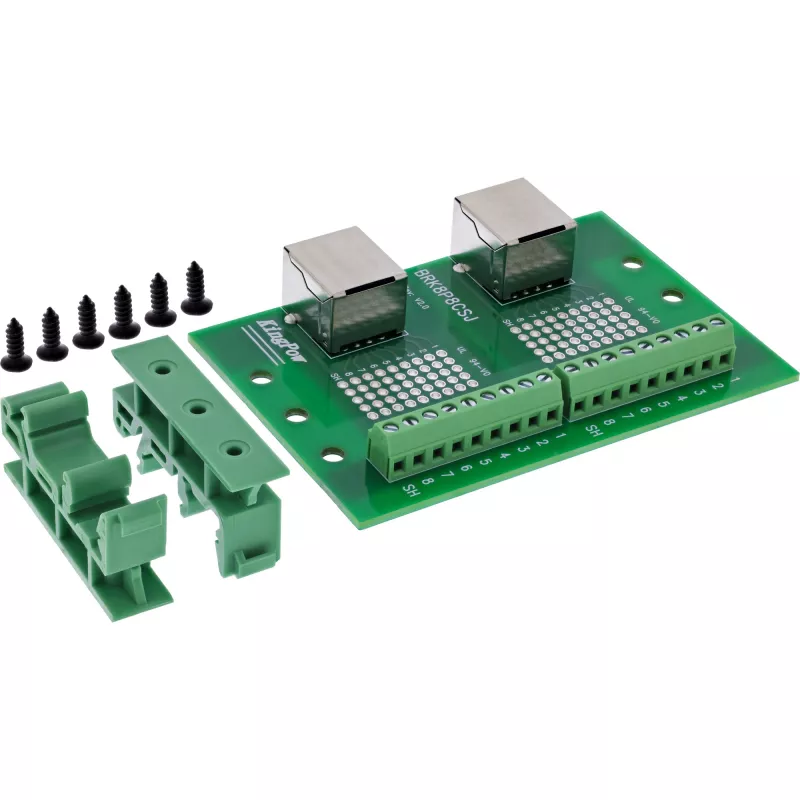

Dzięki fabrycznie zamontowanemu klipsowi na szynę DIN moduł jest natychmiast gotowy do standardowej integracji z powszechnymi systemami szyn montażowych.
Wytrzymała konstrukcja, przemyślane prowadzenie sygnałów oraz sprawdzone zabezpieczenie przed zwarciem i błędnym okablowaniem sprawiają, że adapter jest idealnym wyborem do wymagających przemysłowych aplikacji Ethernet.

Interfejs RJ45:2x gniazdo 8P8C (wersja prosta)
Listwa zaciskowa śrubowa:2x 9 zacisków (8 sygnałów + ekran), rozstaw 5,0 mm, z płytką dociskową
Zakres podłączenia:16–26 AWG
Sposób sterowania:Za pomocą śrubokręta płaskiego ≤ 2,5 mm
Prąd znamionowy:1,0 A na pin
Maksymalne napięcie robocze:100 V między dwoma sygnałami
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura pracy:–20 °C do +70 °C
Warstwa izolacyjna:Izolacja EVA na spodzie
Montaż:Przygotowany do standardowej szyny DIN
Wymiary:ok. 60 × 90 × 19 mm (szer. × wys. × gł.)

InLine 92505C. Złącze(a): 2x RJ45 8P8C / 2x listwa zaciskowa 9 zacisków, Kolor produktu: Zielony, Rodzaj złączy: Żeńskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Waga: 73 g, Szerokość: 60 mm, Głębokość: 90 mm. Ilość w opakowaniu: 1 szt., Waga opakowania: 73 g, Objętość opakowania: 100 cm³. Kraj pochodzenia: Tajwan

Jak używać

Zamontuj moduł na standardowej szynie DIN za pomocą fabrycznie zamontowanego klipsa. Zakończ każdy kabel Ethernet w odpowiednim gnieździe RJ45 lub podłącz poszczególne żyły do odpowiedniej listwy zaciskowej śrubowej (przestrzegaj przypisania pinów i podłączenia ekranu). Użyj śrubokręta płaskiego (≤ 2,5 mm), aby przymocować przewody do listew zaciskowych o rozstawie 5,0 mm. Sprawdź połączenia i upewnij się, że prowadzenie jest prawidłowe przed podaniem zasilania lub wysyłaniem ruchu sieciowego.

Zalecenia

Aby zapewnić niezawodne działanie, używaj w określonym zakresie podłączenia (16–26 AWG), unikaj przekraczania prądu znamionowego i napięcia roboczego oraz utrzymuj temperaturę otoczenia w zakresie od −20 °C do +70 °C. Niezależne gniazda RJ45 nadają się do testowania, redundancji lub równoległych przebiegów sygnałowych; oznacz każde połączenie, aby zapobiec błędnemu okablowaniu podczas konserwacji.
