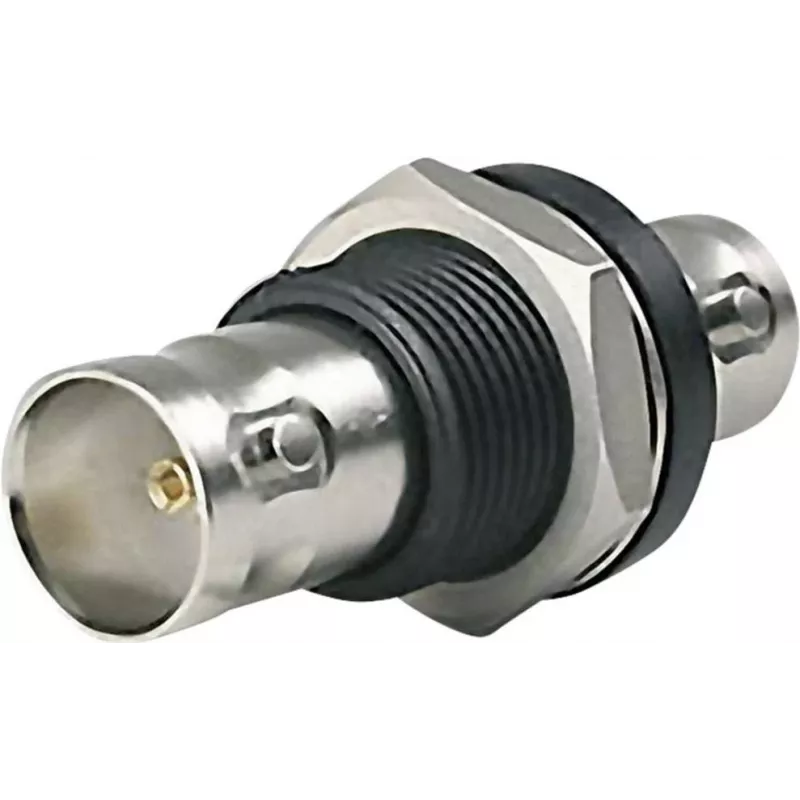

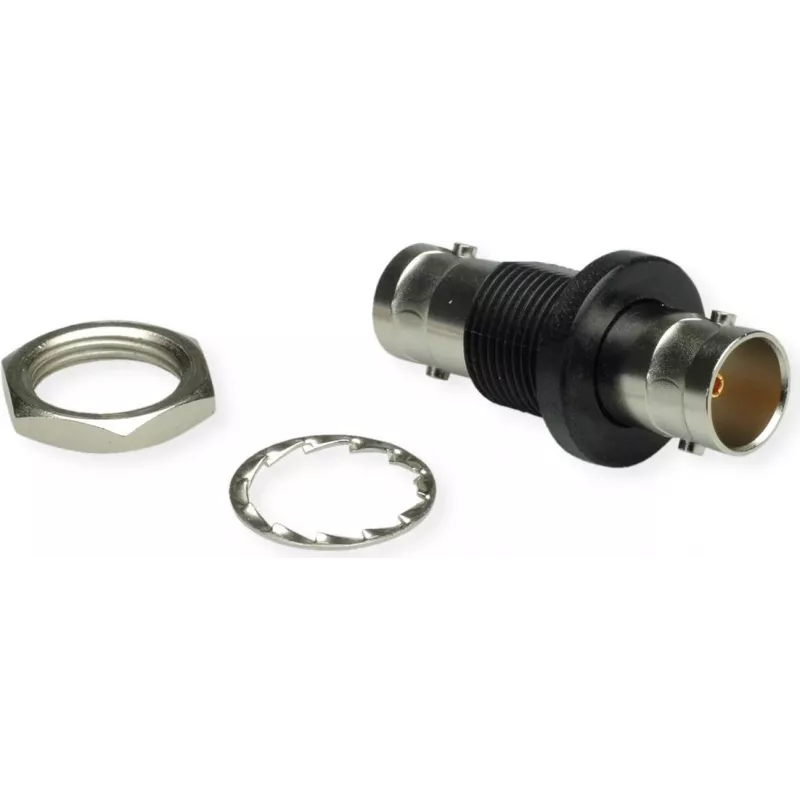

Adapter przelotowy BNC Telegärtner żeński-żeński 50 omów do montażu panelowego, mosiądz niklowany, DC-4 GHz

W profesjonalnych instalacjach RF przeprowadzenie złącza BNC przez panel lub obudowę często wymaga niezawodnego przejścia o niskich stratach. Ten adapter przelotowy Telegärtner zapewnia bezpieczne złącze żeńsko-żeńskie BNC, umożliwiając czyste prowadzenie kabli przez ściany, obudowy lub panele krosowe bez degradacji sygnału.

Dla kogo

Inżynierowie sieci, technicy radiowi i instalatorzy RF, którzy potrzebują przedłużyć połączenia BNC przez panele lub utworzyć punkty testowe w systemach 50-omowych. Idealny do zastosowań wideo, instrumentalnych i telekomunikacyjnych do 4 GHz.

Główne cechy

• Przejście przelotowe BNC żeńskie (gniazdo) do BNC żeńskie (gniazdo)
• Impedancja 50 Ω dla standardowych systemów RF i wideo
• Korpus z mosiądzu niklowanego ze stykami środkowymi złoconymi
• Izolator PTFE zapewnia stabilną pracę w zakresie od -55 °C do +155 °C
• Gwint montażowy M12 x 0,75 do bezpiecznego montażu w panelu
• Niski WFS ≤ 1,3 przy 4 GHz i wysoka trwałość cykli łączenia (≥500)

Specyfikacje

• Seria złączy: BNC
• Typ złącza (strona 1): BNC żeńskie (gniazdo)
• Typ złącza (strona 2): BNC żeńskie (gniazdo)
• Impedancja: 50 Ω
• Typ montażu: przelotowy / panelowy
• Gwint montażowy: M12 x 0,75
• Zakres częstotliwości: DC do 4 GHz
• WFS przy 4 GHz: ≤ 1,3
• Materiał styków: mosiądz, złocenie na niklu
• Materiał korpusu: mosiądz, niklowanie
• Materiał izolatora: PTFE
• Napięcie przebicia dielektryka: 1500 Veff
• Rezystancja izolacji: ≥ 5 GΩ
• Rezystancja styku (środkowego): ≤ 1,5 mΩ
• Rezystancja styku (zewnętrznego): ≤ 1 mΩ
• Temperatura pracy: -55 °C do +155 °C
• Liczba cykli łączenia: ≥ 500
• Zgodność z RoHS

Wskazówki

Upewnij się, że otwór w panelu pasuje do gwintu M12 x 0,75. Aby uzyskać najlepszą wydajność, używaj z kablami i złączami BNC 50 omów. Niklowany korpus zapewnia odporność na korozję, co czyni go odpowiednim do środowisk wewnętrznych i chronionych zewnętrznych.
