Adapter zwrotny RS-232/422/485 DeLOCK 66826

Adapter zwrotny DeLOCK RS-232/422/485 (model 66826) to kompaktowe narzędzie ze złączem męskim DB9 do testowania i rozwiązywania problemów z szeregowymi liniami komunikacyjnymi. Zaprojektowany do interfejsów RS-232, RS-422 i RS-485, umożliwia testowanie pętli zwrotnej w celu weryfikacji trasowania sygnałów i podstawowej integralności danych podczas konserwacji i diagnostyki.

Zalety

Adapter jest kompaktowy i lekki, z trwałą obudową w metalicznym kolorze, zapewniając proste rozwiązanie plug-and-play do testów pętli zwrotnej. Jego złącze męskie DB9 pasuje do standardowych portów szeregowych i umożliwia szybką weryfikację okablowania nadawania/odbioru bez dodatkowego okablowania lub skomplikowanej konfiguracji.

Zastosowanie

• Testowanie portów szeregowych RS-232 w komputerach i urządzeniach przemysłowych
• Diagnozowanie linii komunikacyjnych RS-422 i interfejsów różnicowych
• Weryfikacja sieci RS-485 oraz połączeń pół-/pełnodupleksowych
• Rozwiązywanie problemów w terenie przez techników i inżynierów

Kluczowe specyfikacje

• Złącze: męskie DB9
• Obsługiwane interfejsy: RS-232, RS-422, RS-485
• Wymiary (S×G×W): 12,6 × 31 × 11,8 mm
• Kolor: srebrny
• Marka: DELOCK, MPN: 66826, EAN: 4043619668267

Sposób użycia

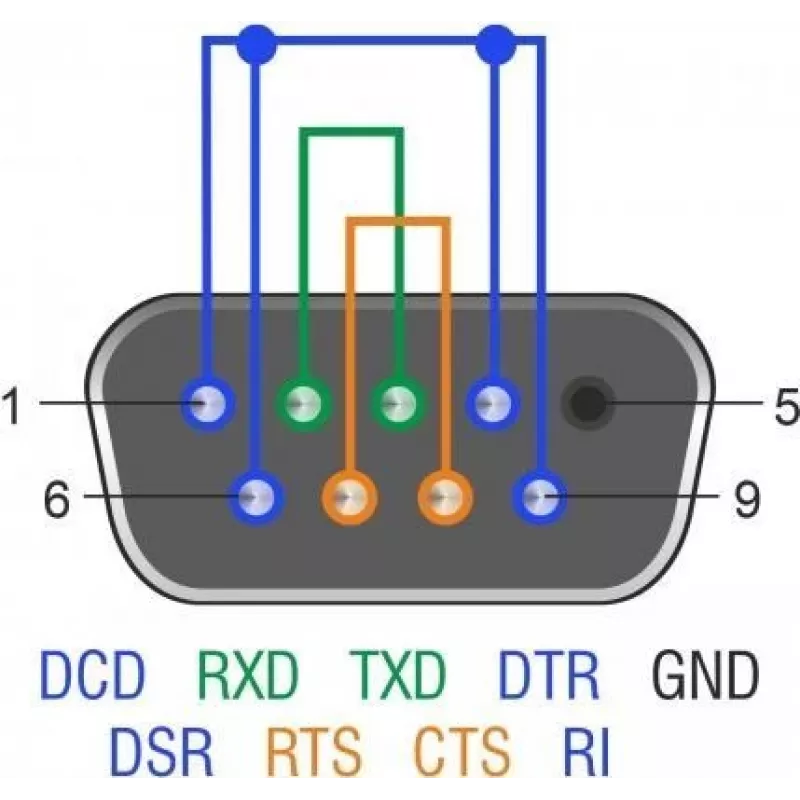

Włóż złącze męskie DB9 do portu szeregowego, aby przeprowadzić test pętli zwrotnej. Użyj odpowiedniego oprogramowania terminalowego lub sprzętu testowego do wysyłania danych i obserwowania odbieranych sygnałów; adapter kieruje linie nadawcze z powrotem do linii odbiorczych w celu podstawowej weryfikacji ciągłości i sygnału. Po zakończeniu testowania wyjmij adapter.

Zalecenia

Używaj tego adaptera zwrotnego wyłącznie do kontroli funkcjonalnych i podstawowej diagnostyki; nie zastępuje on analizatorów protokołów do dogłębnej analizy ruchu. Przed podłączeniem upewnij się, że testowane urządzenie jest zasilane i skonfigurowane zgodnie z tym samym standardem interfejsu (RS-232, RS-422 lub RS-485).
