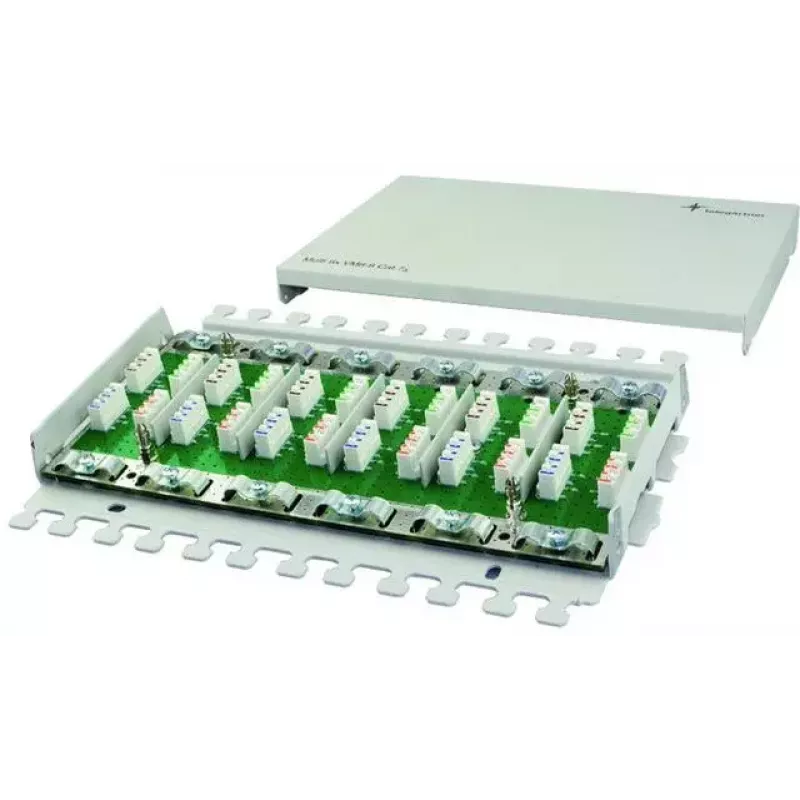

Akcesorium do panelu krosowego Telegärtner J00060A0071

Moduł Telegärtner VM 8-8 (model akcesorium J00060A0071) został zaprojektowany do łączenia i przedłużania ekranowanych i nieekranowanych kabli instalacyjnych skrętki (kat. 5e/kat. 6/kat. 6A/kat. 7/kat. 7A) w punktach przejściowych lub konsolidacyjnych, do przedłużania kabli, naprawy uszkodzonych kabli oraz zmiany tras kablowych. W zastosowaniach kat. 7A akcesorium jest kompatybilne ze standardowymi kablami instalacyjnymi i krosowymi i ma na celu zminimalizowanie konieczności ponownego prowadzenia tras poprzez umożliwienie stałego połączenia wielu odcinków kabli bez znaczącej utraty wydajności transmisji.

Zalety

Moduł wykorzystuje zaciski LSA Plus na wspólnej płytce drukowanej i obsługuje kodowanie kolorów EIA/TIA 568A i 568B, umożliwiając podłączanie 4-parowych kabli ekranowanych lub nieekranowanych o średnicy AWG 27–22. Pary można doprowadzać do zacisków bez rozkręcania, natomiast przykręcane zaciski na płytce drukowanej zapewniają bezpieczny styk ekranu. Konstrukcja pozwala na zmienne kierunki wprowadzania kabli, beznarzędziowy montaż osłony ekranującej ze stali nierdzewnej w wersjach do montażu w szafie i na ścianie oraz oferuje połączenie wyrównawcze bezpośrednio na płytce drukowanej (śruba M4). Zgodność EMC jest zapewniona zgodnie z normami DIN EN 61000-6-1 i 61000-6-2.

Nadaje się do

• Punktów przejściowych/konsolidacyjnych w okablowaniu strukturalnym
• Przedłużania i zmiany tras kabli
• Naprawy uszkodzonych kabli instalacyjnych skrętki
• Profesjonalnych instalacji sieciowych kat. 7A wymagających połączeń ekranowanych

Kluczowe dane techniczne

• Model: Telegärtner J00060A0071 (moduł VM 8-8)
• Kompatybilne kategorie kabli: kat. 5e / kat. 6 / kat. 6A / kat. 7 / kat. 7A
• Zakończenie: LSA Plus na płytce drukowanej, kodowanie kolorów EIA/TIA 568A i 568B
• Zakres przewodów: AWG 27–22 (4-pary, ekranowane/nieekranowane)
• Maksymalna liczba stałych połączeń: do 12 wejściowych i 12 wyjściowych kabli 8-żyłowych (w zależności od typu modułu)
• Styk ekranu: przykręcane zaciski na płytce drukowanej; opcja wyrównania potencjałów – śruba M4
• EMC: DIN EN 61000-6-1 i 61000-6-2
• Obudowa: obudowa ścienna z blachy stalowej malowanej proszkowo RAL7035 jasnoszara (inne wersje: natynkowa, do szafy 19")

Sposób użycia

Zamontuj moduł VM 8-8 w wybranej obudowie (natynkowej, ściennej lub do szafy 19") i poprowadź kable wejściowe i wyjściowe zgodnie z wybraną wersją: w wersji natynkowej AP kable wychodzą w tym samym kierunku, natomiast w wersjach natynkowej, 19" i podstawowej kable są przesunięte o 180°. Zdejmij zewnętrzną osłonę na wymaganą długość, każdą parę doprowadź bezpośrednio do zacisku LSA Plus bez nadmiernego rozkręcania i zakończ za pomocą narzędzia LSA. W przypadku kabli ekranowanych przymocuj ekran do przykręcanych zacisków na płytce drukowanej i, jeśli to konieczne, dokręć śrubę wyrównawczą M4, aby ustanowić połączenie uziemienia ochronnego. W razie potrzeby użyj dostępnych w handlu opasek kablowych do odciążenia ciągu.

Zalecenia

Używaj modułu z kompatybilnymi ekranowanymi kablami instalacyjnymi i krosowymi kat. 7A, przestrzegaj schematów okablowania EIA/TIA 568 i po instalacji sprawdź ciągłość i ekranowanie za pomocą odpowiednich testerów, aby zachować określone właściwości transmisyjne.
