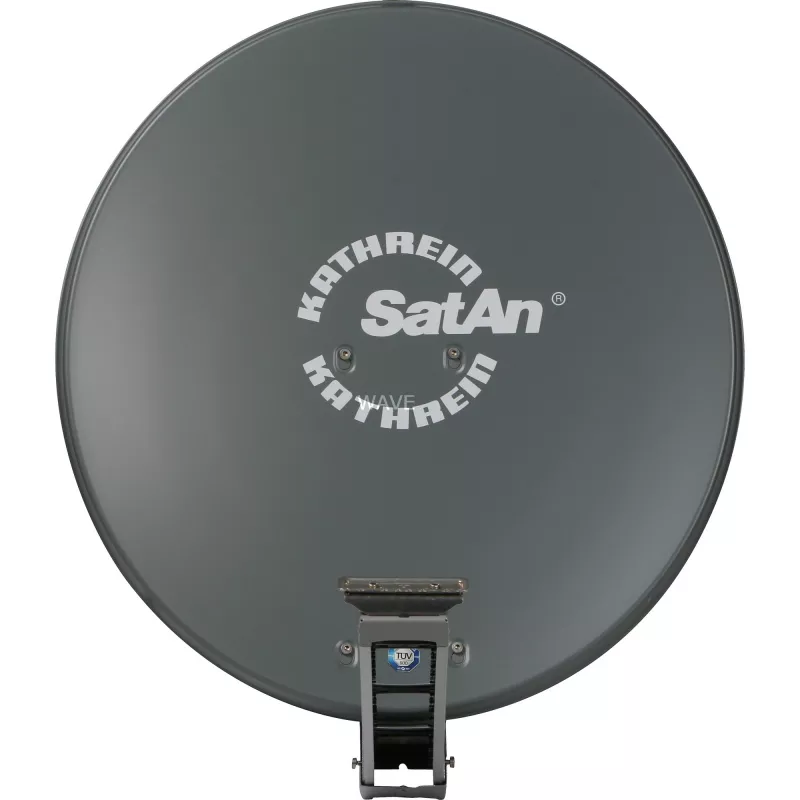

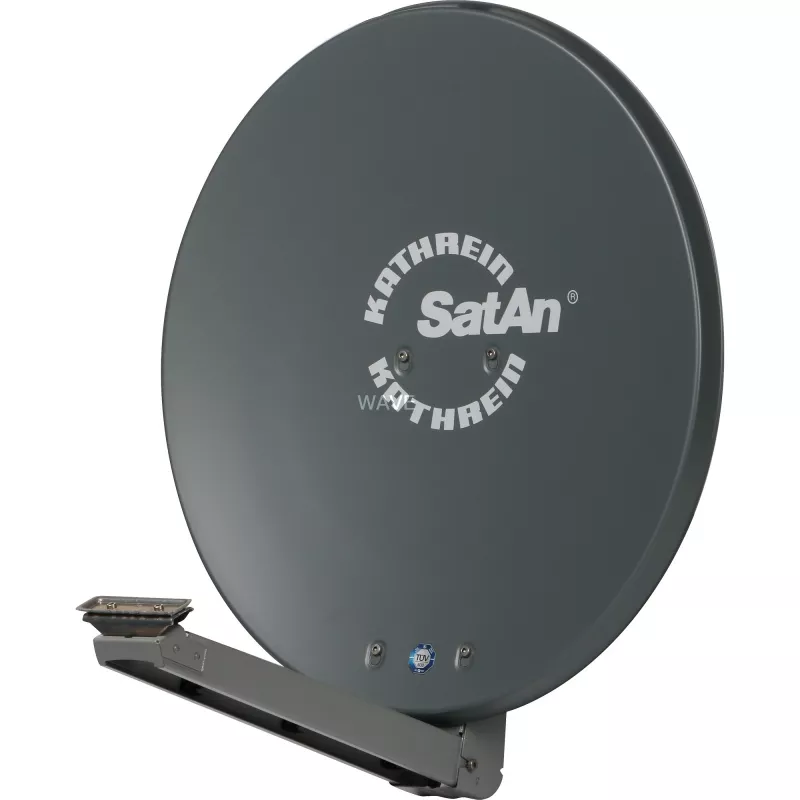

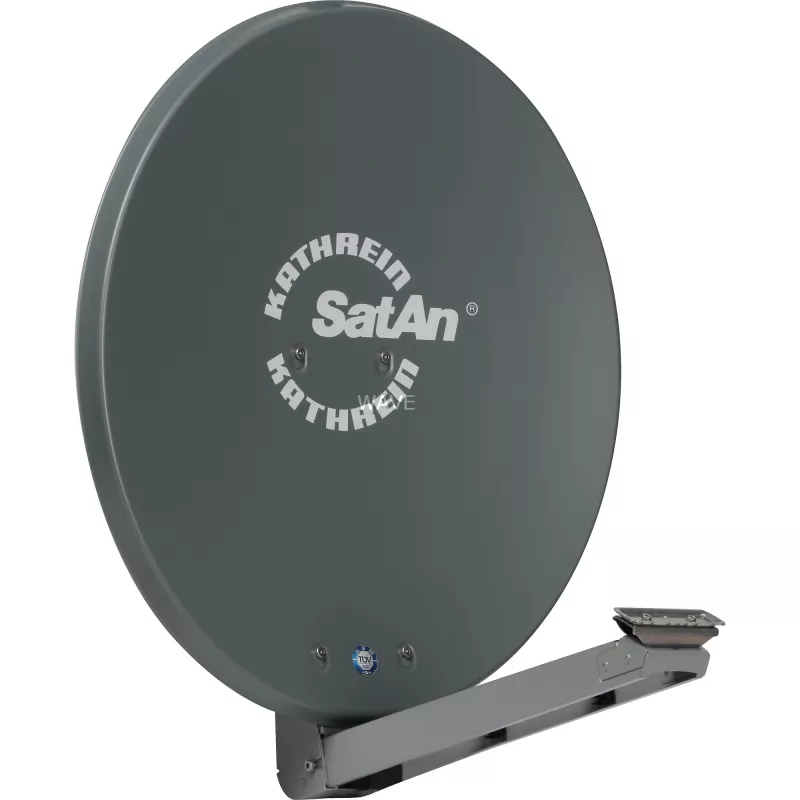

Antena satelitarna Kathrein CAS 80gr

Antena satelitarna Kathrein CAS 80gr to kompaktowy reflektor 75 cm przeznaczony do odbioru w paśmie 10,70–12,75 GHz. Zestaw zawiera aluminiowy reflektor malowany proszkowo, ocynkowane i pokryte tworzywem sztucznym wsporniki systemu zasilania oraz uchwyt masztu. Wszystkie złącza są odporne na korozję, wykonane ze stali nierdzewnej lub odlewu cynkowego. Antena dostępna jest w kolorach grafitowo-szarym, białym lub czerwono-brązowym i posiada zatwierdzenie projektu TÜV.

Zalety

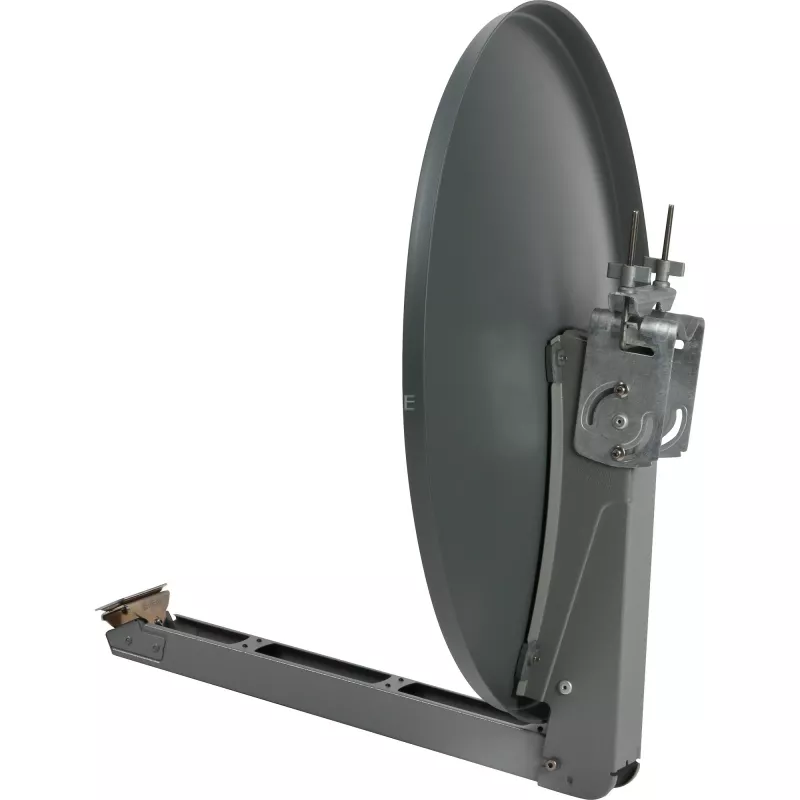

Konstrukcja zapewnia optymalną wydajność elektryczną przy minimalnych wymiarach mechanicznych dzięki układowi offsetowemu. Nakład pracy przy instalacji jest zmniejszony dzięki całkowicie wstępnie zmontowanemu zestawowi, systemowi mocowania reflektora na wpust, skrzydełkom odlewanym cynkowo ze standardowym rozmiarem sześciokątnym, skali elewacji po obu stronach oraz funkcji składania minimalizującej wymiary ramienia wspornika. W zestawie znajduje się zacisk gwintowany ze stali ocynkowanej ogniowo oraz uchwyt kablowy na maksymalnie osiem kabli koncentrycznych.

Zastosowanie

• Odbiór sygnałów satelitarnych DVB-S/DVB-S2 w zakresie 10,70–12,75 GHz
• Odbiór pojedynczy, gdy przestrzeń jest ograniczona lub preferowany jest kompaktowy reflektor
• Instalacje wymagające osprzętu odpornego na korozję i wstępnie zmontowanych elementów
• Konfiguracje wielozasileniowe: dwa uniwersalne systemy zasilania mogą być zamontowane do odbioru satelitów oddalonych o 3°–4° (np. ASTRA 19,2°/23,5°) lub 6° (np. ASTRA/HOTBIRD) bez dodatkowych komponentów

Kluczowe specyfikacje

• Zakres częstotliwości: 10,70–12,75 GHz
• Średnica reflektora: 75 cm
• Waga (około): 6,7 kg
• Kolor: grafit (dostępny również w kolorach białym lub czerwono-brązowym)
• Materiał: reflektor aluminiowy (malowany proszkowo); wspornik zasilania z blachy stalowej ocynkowanej z pokryciem z tworzywa sztucznego
• Pojemność uchwytu kablowego: do 8 kabli koncentrycznych
• Zatwierdzenie: projekt zatwierdzony przez TÜV

Sposób użycia

Zamocuj uchwyt masztu do odpowiedniego masztu za pomocą zacisku gwintowanego ocynkowanego ogniowo. Przymocuj wstępnie zmontowany reflektor za pomocą systemu mocowania na wpust i zabezpiecz złącza za pomocą dołączonych skrzydełek odlewanych cynkowo. Przymocuj system zasilania do wspornika; uchwyt kablowy pomieści do ośmiu kabli koncentrycznych. Użyj skali elewacji po obu stronach do ustawienia elewacji anteny i wykonaj regulację azymutu, aby skierować antenę na wybranego satelitę. Dokręć wszystkie elementy mocujące po ustawieniu.

Zalecenia

W przypadku odbioru dwóch satelitów oddalonych o inny kąt niż 3°–4° lub 6° dodaj płytę adaptera wielozasileniowego ZAS 90. Stosuj uziemienie odporne na korozję i przestrzegaj lokalnych norm instalacyjnych. Okresowo sprawdzaj złącza i elementy mocujące pod kątem korozji lub poluzowania.
