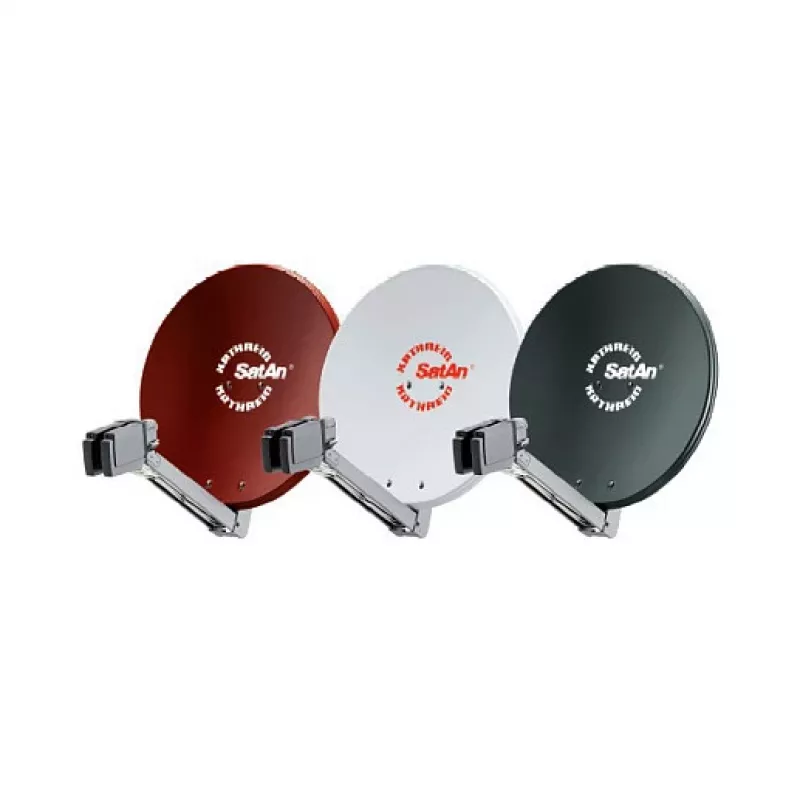

Satellite Antenna Kathrein CAS 80ws

Kathrein CAS 80ws to kompaktowa antena satelitarna o średnicy 75 cm i zakresie częstotliwości 10,70–12,75 GHz. Reflektor wykonany jest z aluminium malowanego proszkowo, a system zasilania i wsporniki masztu z ocynkowanej blachy stalowej z powłoką z tworzywa sztucznego. Wszystkie złącza są odporne na korozję, a antena zawiera uchwyt kablowy na maksymalnie osiem kabli koncentrycznych. Dostępna jest w kolorze grafitowo-szarym, białym lub czerwono-brązowym i posiada aprobatę TÜV.

Zalety

CAS 80ws jest dostarczana całkowicie wstępnie zmontowana, co umożliwia szybki montaż, i posiada system mocowania reflektora w kształcie dziurki od klucza, nakrętki motylkowe odlewane ciśnieniowo z cynku o standardowym rozmiarze klucza oraz skalę elewacji po obu stronach. Jej konstrukcja offsetowa zapewnia dobre parametry elektryczne przy kompaktowych wymiarach mechanicznych, a zaciski gwintowane ze stali ocynkowanej ogniowo i złącza ze stali nierdzewnej gwarantują długotrwałą odporność na korozję. Funkcja składania zmniejsza wymiary ramienia nośnego i ułatwia transport.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontuj wstępnie zmontowaną CAS 80ws na odpowiednim maszcie lub uchwycie ściennym za pomocą zacisku gwintowanego. Użyj systemu mocowania reflektora w kształcie dziurki od klucza i nakrętek motylkowych odlewanych ciśnieniowo z cynku, aby zamocować czaszę; wyreguluj azymut i elewację za pomocą standardowych złączek kluczowych i skali elewacji po obu stronach. Podłącz maksymalnie osiem kabli koncentrycznych w zintegrowanym uchwycie kablowym i poprowadź je wzdłuż masztu za pomocą wsporników z powłoką z tworzywa sztucznego. Do odbioru multifeed dwóch satelitów oddalonych o 3°–4° lub 6° zainstaluj dwa uniwersalne systemy zasilania na wysięgniku; w przypadku innych kombinacji satelitów użyj płyty adaptacyjnej multifeed ZAS 90 w razie potrzeby.

Zalecenia

Zainstaluj antenę na stabilnym maszcie lub ścianie z niezasłoniętym widokiem na południowe niebo (w Europie) i zweryfikuj ustawienie za pomocą miernika satelitarnego. Używaj odpornego na korozję sprzętu montażowego, jeśli instalujesz w pobliżu wybrzeża, i przestrzegaj lokalnych przepisów bezpieczeństwa i instalacji. Jeśli odbierasz satelity w nietypowych odstępach, sprawdź, czy potrzebna jest płyta adaptacyjna ZAS 90, przed zamontowaniem drugiego zasilania.
