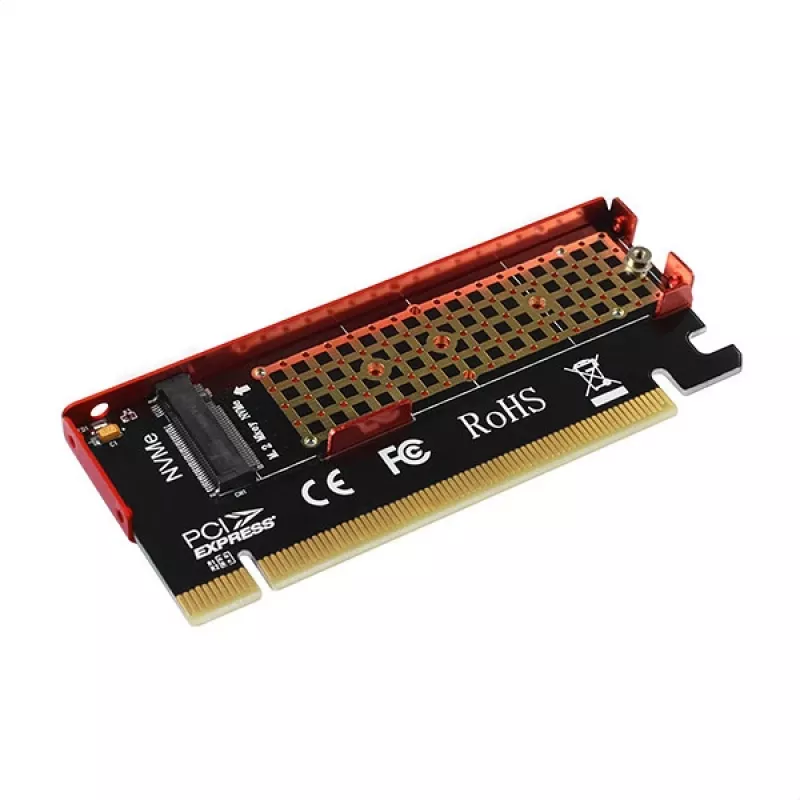

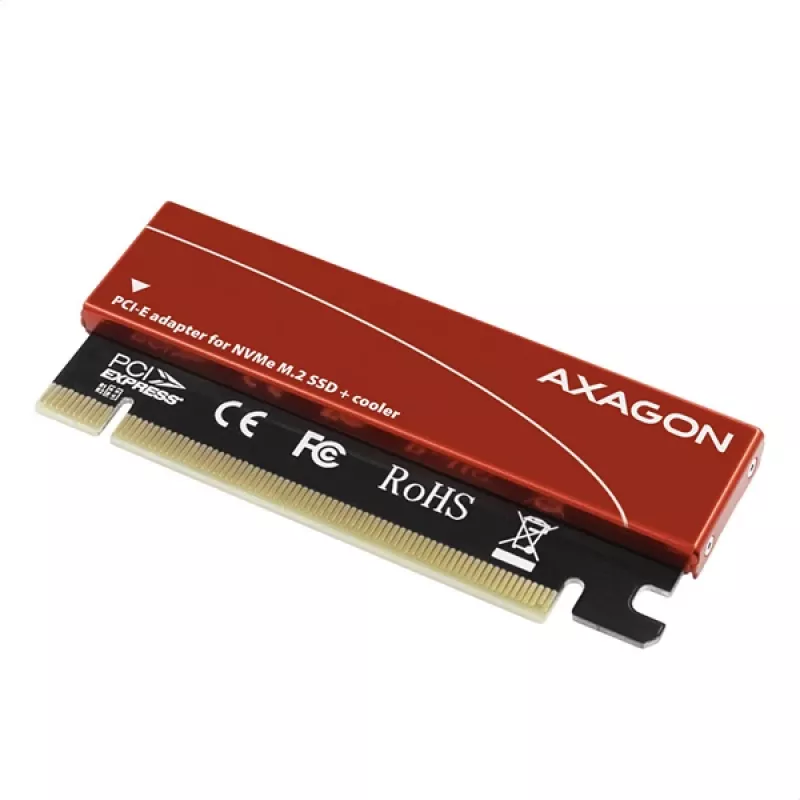

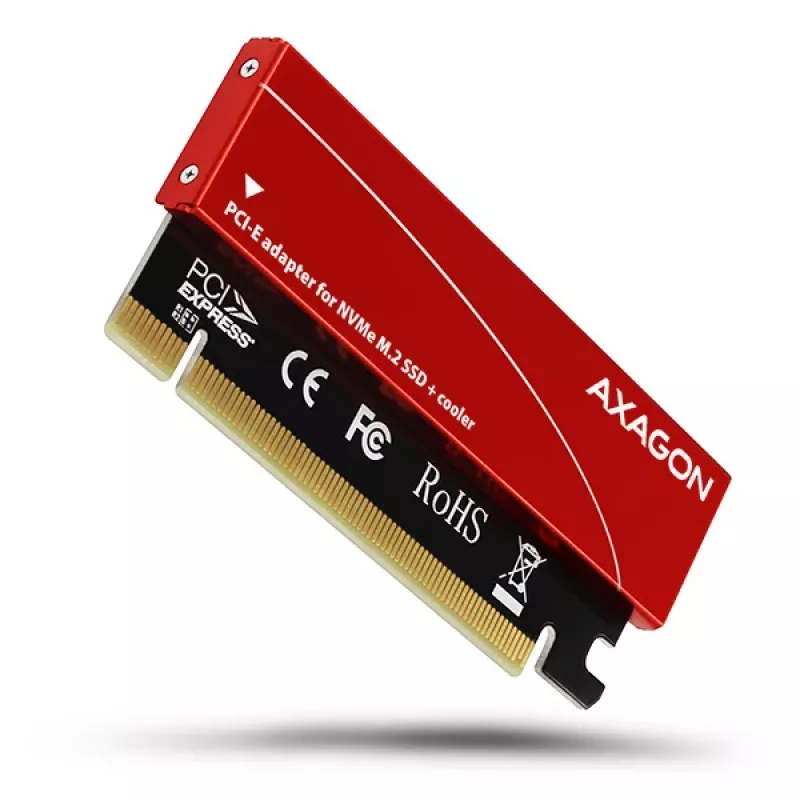

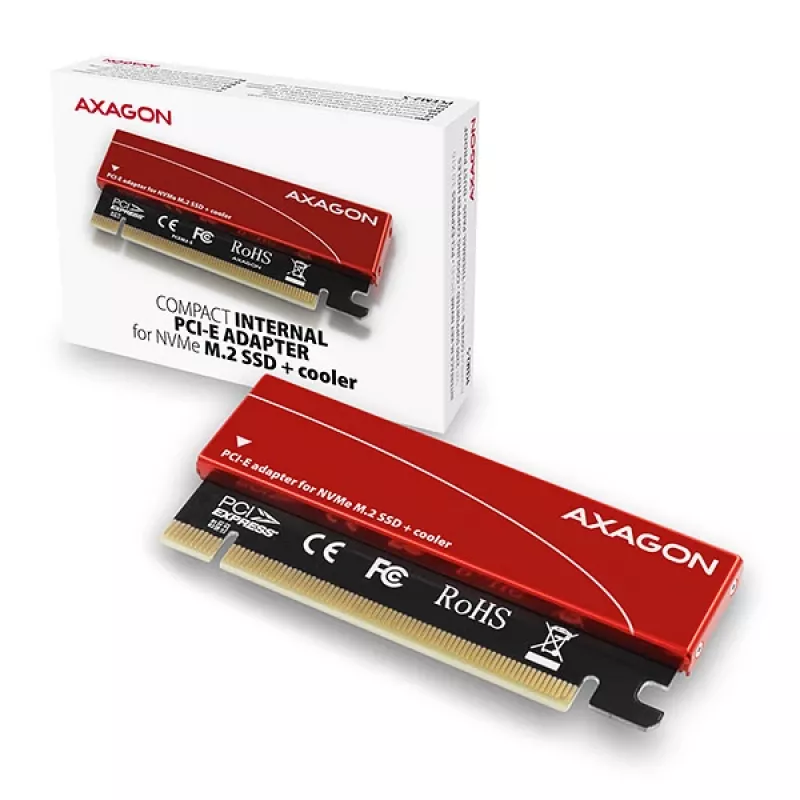

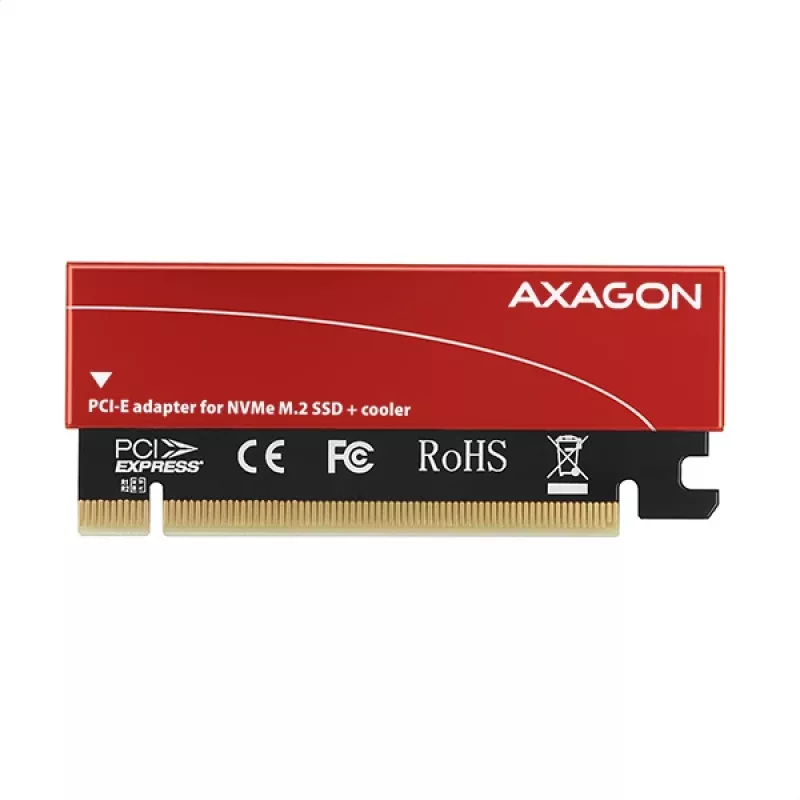

Axagon PCEM2-S PCIe x16 – adapter gniazda M.2 NVMe M-key, z pasywnym aluminiowym radiatorem

Wewnętrzny adapter Axagon PCEM2-S umożliwia instalację dysku SSD M.2 NVMe (PCI‑Express) w komputerze stacjonarnym poprzez gniazdo PCI‑Express. Jest to kompaktowa karta niskoprofilowa z pasywnym chłodzeniem aluminiowym, zaprojektowana dla systemów bez natywnego gniazda M.2, obsługująca jedno- i dwustronne dyski SSD M.2 do rozmiaru 22x80 mm (2280).

Zalety

Adapter obsługuje przepustowość PCI‑Express 3.0 x4 (do 8 GB/s dwukierunkowo), pracę plug‑and‑play oraz uruchamianie z zainstalowanego dysku NVMe bez dodatkowych sterowników. Aluminiowa osłona, powlekane otwory wentylacyjne i dołączone podkładki termoprzewodzące poprawiają odprowadzanie ciepła, co zapewnia stabilną wydajność dysku SSD. Nie jest wymagane zewnętrzne zasilanie – karta jest zasilana bezpośrednio z gniazda PCIe.

Zastosowanie

• Rozbudowa komputera stacjonarnego bez gniazda M.2
• Dodanie szybkiej pamięci masowej NVMe do starszych płyt głównych z gniazdami PCIe
• Kompaktowe lub niskoprofilowe konstrukcje, gdzie przestrzeń jest ograniczona

Kluczowe dane techniczne

• Interfejs hosta: PCI‑Express 3.0 (wstecznie kompatybilny z PCIe 1.0a/1.1/2.0/2.1), 4 linie (x4)
• Maksymalna przepustowość: do 8 GB/s (dwukierunkowo) na PCIe 3.0 x4
• Wyjście: gniazdo NGFF 75‑pin M‑key dla dysków SSD M.2 NVMe (PCI‑Express)
• Obsługiwane rozmiary M.2: 2230 / 2242 / 2260 / 2280 (jedno- i dwustronne)

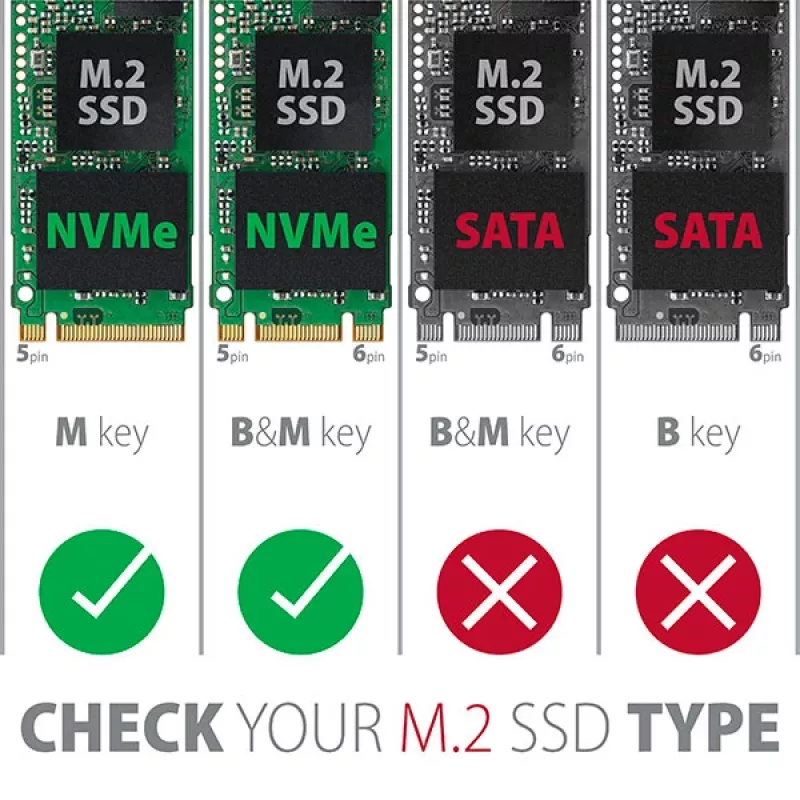

• Obsługiwane klucze: dyski NVMe M‑key i B+M‑key (bez limitu pojemności)

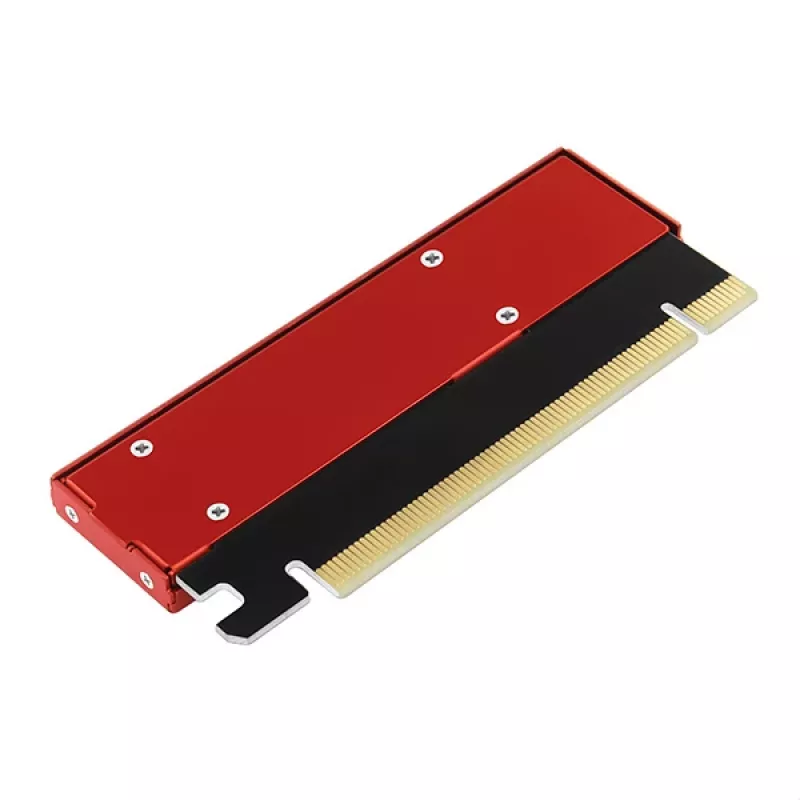

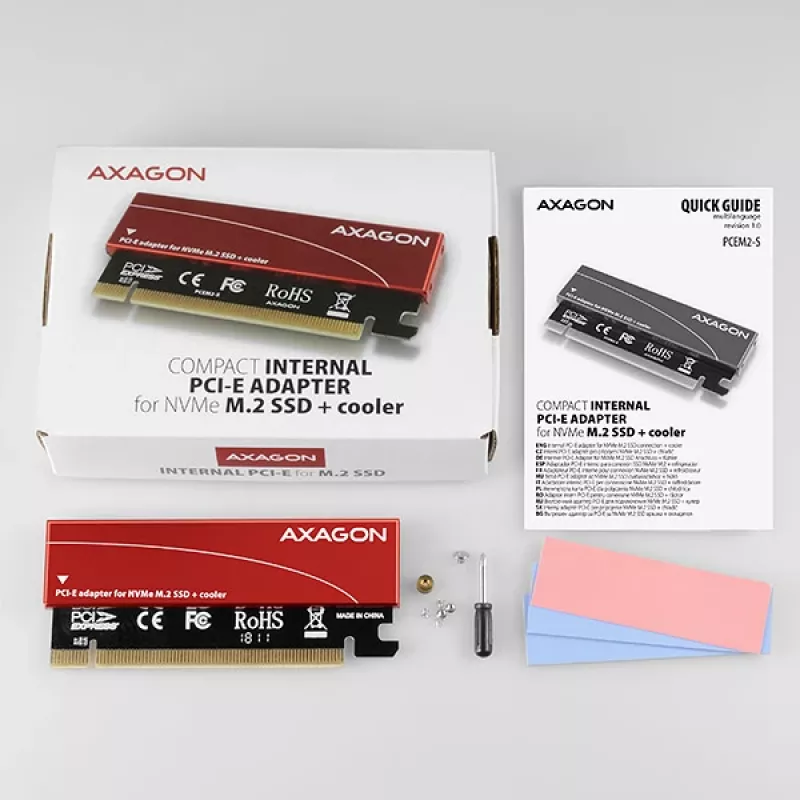

• Chłodzenie: aluminiowa osłona, powlekane otwory wentylacyjne i 3 podkładki termoprzewodzące
• Wymiary: 102 x 43 x 8 mm; Waga: 43 g
• Zasilanie: z gniazda PCIe; nie wymaga zewnętrznego zasilania
• Systemy operacyjne: Windows 7/8/8.1/10, Windows Server 2012/2016, Linux kernel 2.6.31+

Sposób użycia

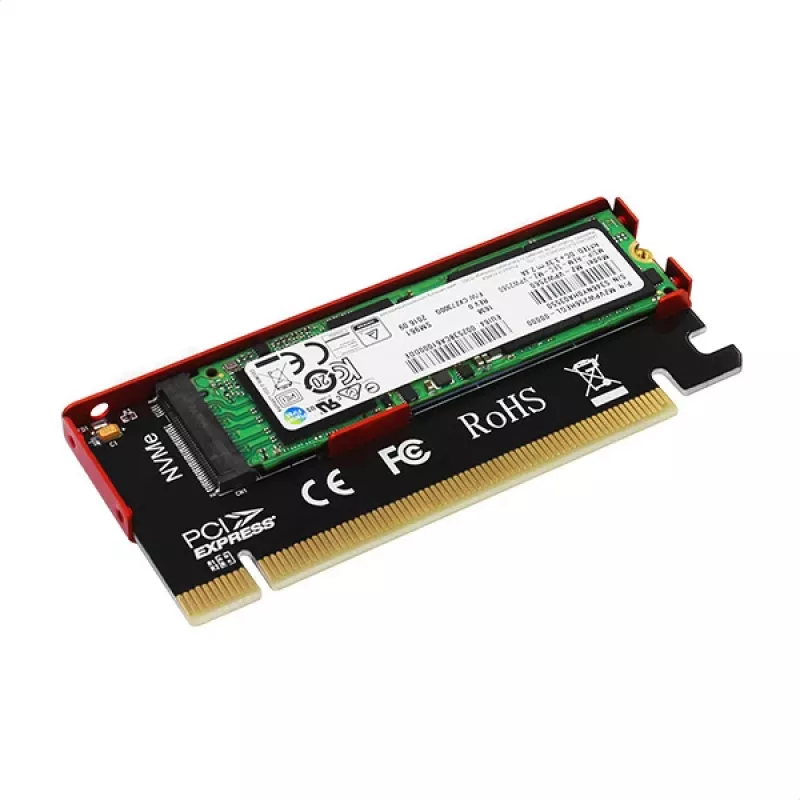

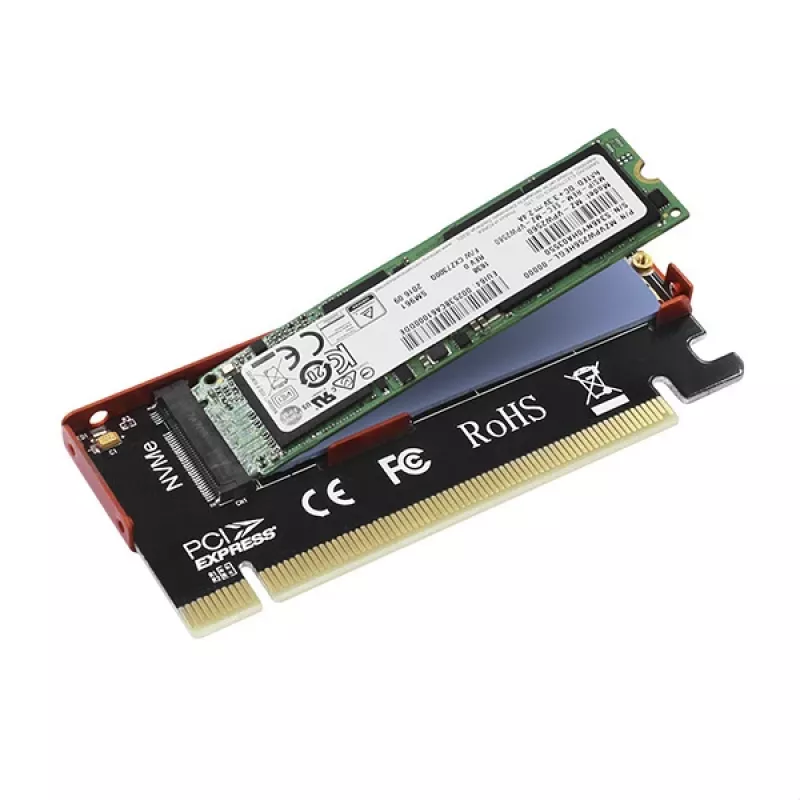

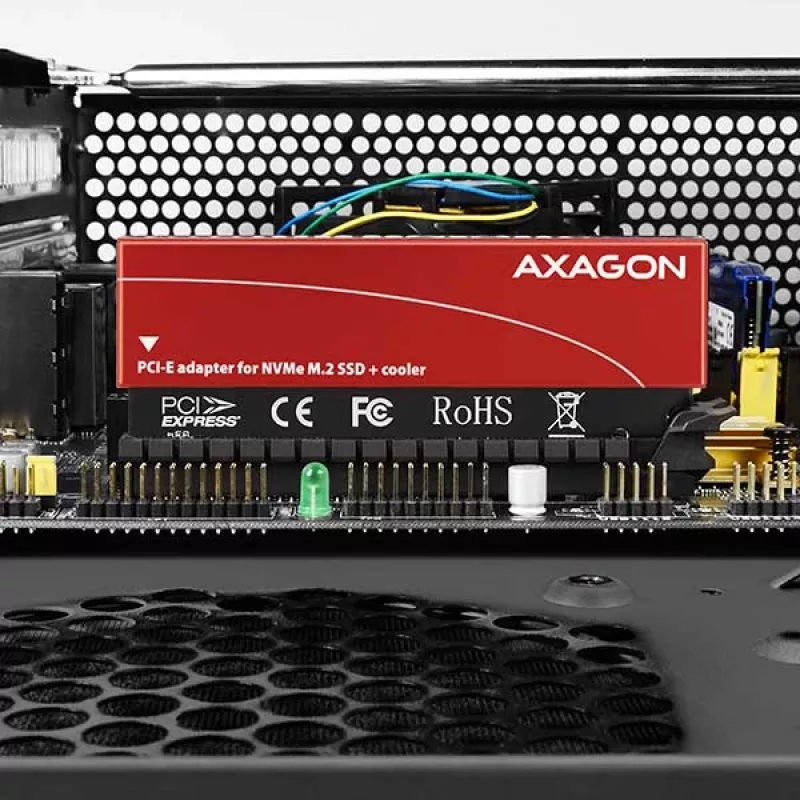

Zainstaluj Axagon PCEM2-S w wolnym gnieździe PCIe x16 (adapter wykorzystuje cztery linie PCIe) na płycie głównej. Zamontuj dysk SSD M.2 NVMe (rozmiar do 2280) w gnieździe M‑key, zabezpiecz go za pomocą dołączonego osprzętu montażowego i załóż aluminiową osłonę z podkładkami termoprzewodzącymi dla lepszego chłodzenia. Po instalacji system powinien automatycznie wykryć dysk; instalacja sterowników nie jest wymagana dla obsługiwanych systemów operacyjnych. W przypadku Windows 7 sprawdź kompatybilność dysku SSD M.2 u producenta dysku.

Zalecenia

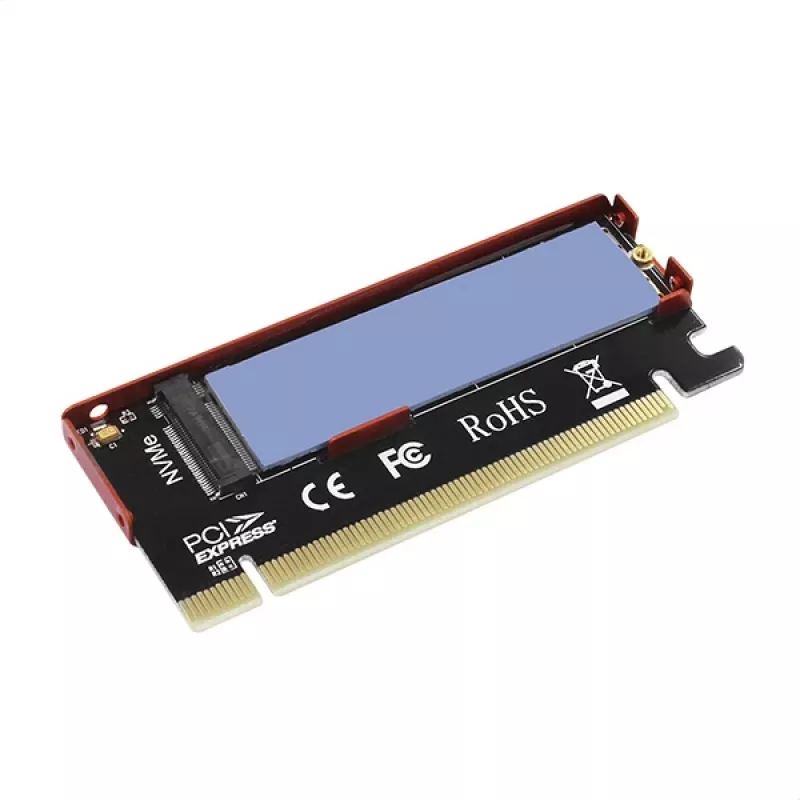

Używaj dołączonych podkładek termoprzewodzących i zapewnij dobry przepływ powietrza w obudowie, aby zmaksymalizować odprowadzanie ciepła. Upewnij się, że wybrane gniazdo PCIe zapewnia co najmniej 4 linie dla optymalnej wydajności NVMe. W przypadku starszych systemów operacyjnych, takich jak Windows 7, przed wdrożeniem sprawdź wsparcie producenta dysku SSD.
