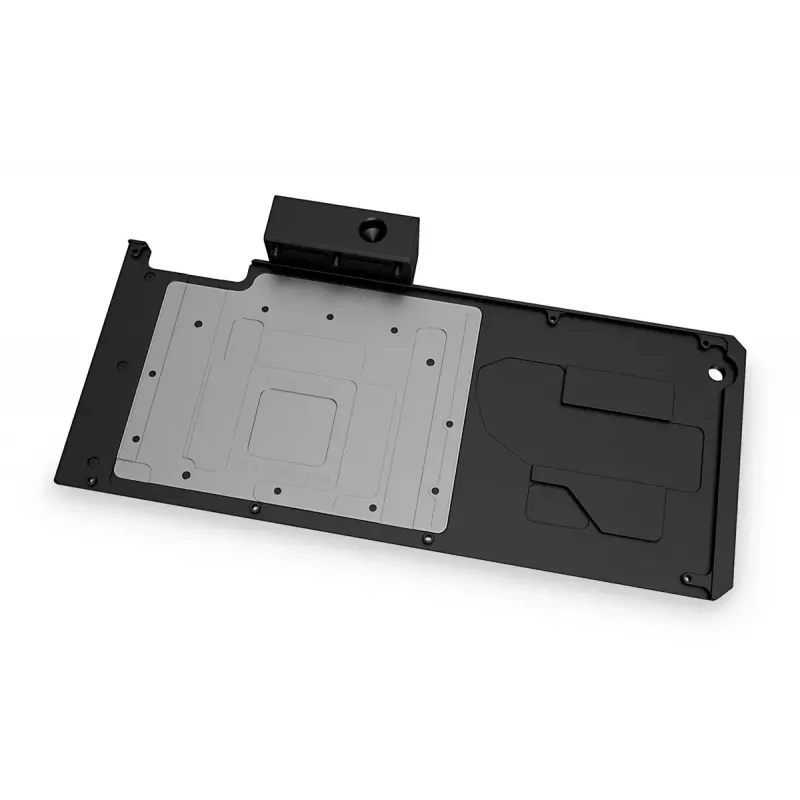

Backplate EK Water Blocks Acetal miedź POM Czarny

EK-Quantum Vector FTW3 RTX 3080/3090 Active Backplate - Acetal to dwuczęściowa płyta tylna do chłodzenia cieczą, zaprojektowana do aktywnego chłodzenia tylnej strony kart graficznych EVGA GeForce RTX 3080 i 3090 FTW3. Integruje się z blokami wodnymi EK-Quantum Vector FTW3 za pomocą zastępczego terminala, dzięki czemu blok wodny i aktywna płyta tylna działają jako jedna jednostka w obiegu, redukując dodatkowe przewody i upraszczając układ chłodzenia. Zespół ten działa na newralgiczne punkty PCB, obszary VRM oraz, w stosownych przypadkach, tylną pamięć VRAM, poprawiając ogólne odprowadzanie ciepła z karty graficznej.

Zalety

Aktywna płyta tylna zapewnia bezpośrednie chłodzenie krytycznych komponentów, przepuszczając chłodziwo przez wewnętrzny układ żeberek z ośmioma szerokimi kanałami, które utrzymują niskie opory przepływu. Jej podstawa jest frezowana CNC z niklowanej miedzi elektrolitycznej dla wydajnego przewodzenia ciepła, natomiast pokrywa górna wykonana jest z czarnego acetalowego POM, a pozostałe zewnętrzne części to czarne anodowane aluminium, które nie ma kontaktu z chłodziwem. Uszczelki O-ring z EPDM zapewniają wodoszczelność, a terminale acetalowe pasują do górnej pokrywy, dając spójny wygląd. Zintegrowany terminal zmniejsza liczbę złączek, łącząc porty wejściowe i wyjściowe w jedną wspólną obudowę z blokiem wodnym Vector.

Odpowiedni dla

• Kart graficznych EVGA GeForce RTX 3080 FTW3
• Kart graficznych EVGA GeForce RTX 3090 FTW3
• Niestandardowych układów chłodzenia cieczą, gdzie pożądane są zredukowane przewody i kompaktowe prowadzenie

Kluczowe specyfikacje

• Kompatybilność: bloki wodne EK-Quantum Vector FTW3 RTX 3080/3090 i karty graficzne EVGA FTW3 RTX 3080/3090
• Materiały: podstawa z niklowanej miedzi elektrolitycznej, góra z czarnego POM (acetal), zewnętrzna część z czarnego anodowanego aluminium
• Konstrukcja wewnętrzna: układ żeberek z 8 szerokimi kanałami dla niskich oporów przepływu
• Uszczelnienie: O-ringi z EPDM
• Dołączone akcesoria: śruby montażowe, nakrętki i podkładki; 1x niklowany mosiężny korek G1/4"; wielofunkcyjny klucz imbusowy EK-Loop (6 mm, 8 mm, 9 mm); podkładki termiczne
• Wymiary (przybliżone): szerokość 303 mm, głębokość 37,8 mm, wysokość 151 mm

Sposób użycia

Zdemontuj fabryczny terminal dostarczony z blokiem wodnym Vector i zamontuj zastępczy terminal dołączony do Vector Active Backplate, aby połączyć oba bloki w jedną jednostkę. Zamocuj aktywną płytę tylną na PCB GPU za pomocą dołączonych śrub, nakrętek i podkładek, stosując się do zaleceń producenta dotyczących momentu dokręcania. Umieść termopady tam, gdzie są wymagane na newralgicznych punktach PCB i obszarach VRM przed przykręceniem płyty tylnej. Podłącz połączony wlot i wylot do swojego układu chłodzenia cieczą za pomocą standardowych złączek G1/4", a następnie napełnij układ i przeprowadź test ciśnieniowy na wycieki przed uruchomieniem systemu.

Zalecenia

Używaj wyłącznie z kompatybilnymi blokami wodnymi EK-Quantum Vector FTW3 oraz płytkami PCB kart EVGA FTW3 RTX 3080/3090. Sprawdź poprawność umieszczenia termopadów i równomiernie dokręć wszystkie śruby. Przeprowadź test szczelności po instalacji i monitoruj temperatury chłodziwa po pierwszym uruchomieniu, aby potwierdzić oczekiwaną wydajność termiczną.
