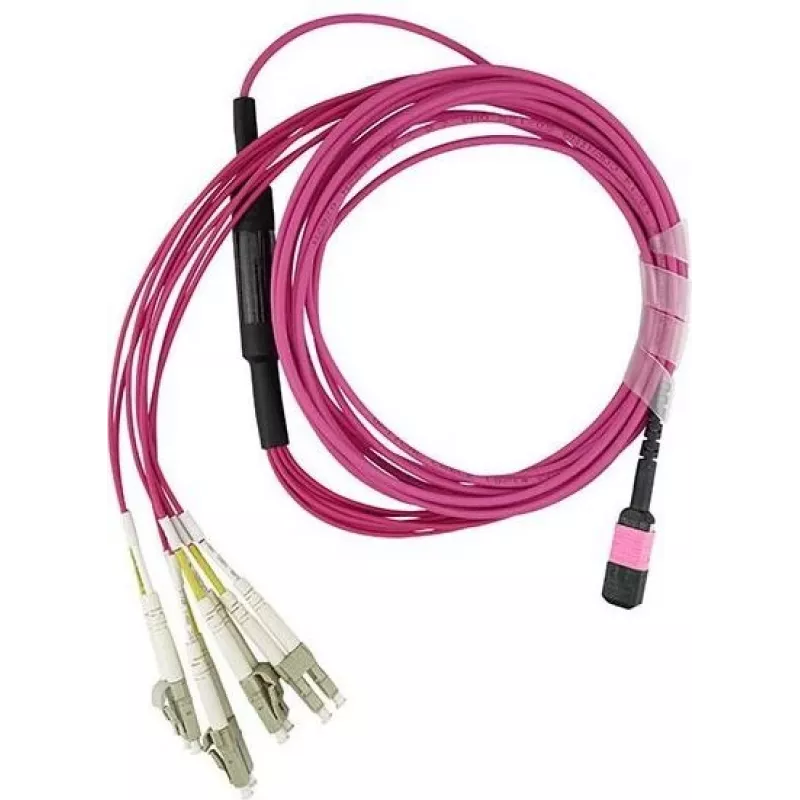

BlueOptics MPO/UPC na 4x Dupleks LC/UPC 1m Wielomodowy OM4 G50/125µm LSZH magenta kabel rozgałęźny, 8-żyłowy, MPO bez pinów

BlueOptics MPO/UPC na 4x Dupleks LC/UPC 1m Wielomodowy OM4 G50/125µm LSZH magenta kabel rozgałęźny to fabrycznie zakończone rozgałęzienie światłowodowe stosowane do połączeń wielowłóknowych na krótkie odległości. Ten 1-metrowy kabel wyposażony jest w 8-żyłowe złącze MPO/UPC (bez pinów) na jednym końcu i cztery złącza dupleksowe LC/UPC na drugim, zbudowany na włóknie wielomodowym OM4 G50/125µm z płaszczem LSZH 3,0 mm w kolorze magenta. Zestaw zawiera fabryczny raport z testów i jest przeznaczony do stosowania w łączach światłowodowych równoległych o wysokiej gęstości, połączeniach kaset MPO i magistralach centrów danych, gdzie wymagane są kompaktowe, niezawodne połączenia wielomodowe.

Zalety

Kabel zapewnia kompaktowe rozwiązanie do konwersji interfejsów wielowłóknowych opartych na MPO na standardowe połączenia dupleksowe LC, umożliwiając łatwą integrację z istniejącym sprzętem dupleksowym. Zastosowanie włókna wielomodowego OM4 zapewnia lepszą szerokość pasma modalnego i zoptymalizowaną wydajność w zastosowaniach równoległych na krótkie odległości. Płaszcz LSZH zmniejsza emisję dymu i toksycznych gazów w przypadku pożaru, dzięki czemu kabel nadaje się do instalacji wewnętrznych w centrach danych i pomieszczeniach telekomunikacyjnych. Dostarczany z fabrycznym raportem z testów, kabel oferuje udokumentowaną wydajność optyczną i gwarancję jakości.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Podłącz koniec MPO/UPC do kasety MPO, modułu magistralnego lub adaptera MPO w sprzęcie, a cztery złącza dupleksowe LC/UPC wetknij do odpowiednich portów LC w przełącznikach, transceiverach lub panelach krosowych. Przed włożeniem upewnij się, że polaryzacja włókien i mapowanie między pozycjami włókien MPO a parami dupleksowymi LC są prawidłowe. Trzymaj złącza za obudowy i unikaj dotykania ferrul; trzymaj ochronne osłony przeciwpyłowe na złączach do momentu podłączenia. Postępuj zgodnie ze standardowymi procedurami czystości światłowodów i zweryfikuj połączenia, korzystając z dostarczonego fabrycznego raportu z testów lub wykonując test tłumienia wtrąceniowego, jeśli jest to wymagane.

Zalecenia

Przechowuj i prowadź kabel bez ostrych zagięć; zachowaj minimalny promień gięcia zalecany dla włókna wielomodowego. Używaj złączy MPO bez pinów tylko wtedy, gdy współpracujące adaptery MPO lub kasety akceptują wtyki MPO bez pinów. Przed połączeniem sprawdź i wyczyść wszystkie powierzchnie czołowe złączy, a fabryczny raport z testów zachowaj do wglądu podczas instalacji i rozwiązywania problemów.
