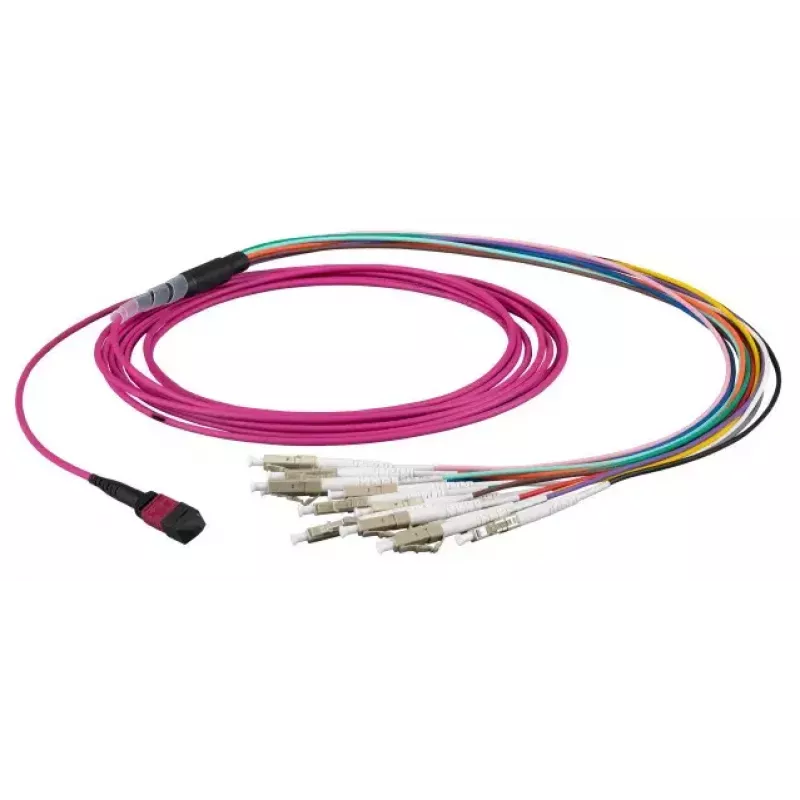

Kabel światłowodowy EFB Elektronik MTPF12LCOM5-5 — OM5, MTP na 12×LC, 5 m, fioletowy

EFB Elektronik MTPF12LCOM5-5 to 5-metrowy wielomodowy kabel światłowodowy OM5 z wtykiem MTP na jednym końcu i 12 wtykami LC na drugim. Kabel wykorzystuje włókno wielomodowe o rdzeniu 50 µm zaprojektowane do zastosowań w szkieletowych i centrach danych o dużej gęstości, obsługujące transmisję wielodługościową i aplikacje optyki równoległej. Fioletowy kolor płaszcza OM5 zapewnia identyfikację wizualną dla wdrożeń szerokopasmowych wielomodowych, a konfiguracja preterminowana upraszcza instalację w szafach i panelach krosowych.

Zalety

Ten zespół światłowodowy OM5 zapewnia wysoką gęstość złączy i oszczędność miejsca dzięki połączeniu 12 terminacji LC w jednym interfejsie MTP. Wielomodowy rdzeń 50 µm obsługuje pracę wielodługościową dla zwiększonej przepustowości na krótkim zasięgu i jest kompatybilny z typowymi modułami nadawczo-odbiorczymi w centrach danych oraz systemami optyki równoległej. Długość 5 m równoważy zasięg i potrzeby zarządzania okablowaniem w pomieszczeniach sprzętowych i przejściach między szafami, a fabrycznie terminowane złącza skracają czas terminowania w terenie i potencjalne straty na złączach.

Zastosowanie

• Szkieletowe i poziome połączenia krosowe w centrach danych o dużej gęstości
• Połączenia międzysystemowe optyki równoległej i nadajników wielodługościowych (np. aplikacje 40G/100G)
• Połączenia InfiniBand i szybkich sieci
• Panele krosowe i modułowe instalacje w szafach wymagające kompaktowych terminacji wielowłóknowych

Kluczowe specyfikacje

• Typ włókna: wielomodowy, rdzeń 50 µm (OM5)
• Złącze A: wielowłóknowe złącze MTP
• Złącze B: 12 × złącza duplex LC
• Długość: 5 metrów
• Kolor płaszcza: fioletowy (identyfikacja OM5)
• Konfiguracja: preterminowany kabel magistralny do zastosowań o dużej gęstości

Sposób użycia

Poprowadź kabel przez prowadnice lub kanały kablowe, aby uniknąć nadmiernego zginania, i zabezpiecz go odpowiednimi opaskami kablowymi lub klipsami. Podłącz złącze MTP do odpowiedniego portu MTP lub adaptera kasetowego, zapewniając prawidłowe wyrównanie i zatrzaśnięcie zatrzasku złącza. Podłącz złącza LC do odpowiednich portów LC lub adapterów panelu krosowego, przestrzegając poprawnej polaryzacji dla konfiguracji optyki równoległej lub łącza. Zweryfikuj integralność łącza za pomocą testów tłumienia optycznego lub poprzez diagnostykę sprzętu sieciowego po instalacji.

Zalecenia

Przestrzegaj minimalnego promienia zgięcia i unikaj naprężeń rozciągających na włóknie podczas instalacji. Stosuj osłony przeciwpyłowe do momentu podłączenia złączy i czyść powierzchnie czołowe złączy przed połączeniem. W celu weryfikacji działania zmierz tłumienie wtrąceniowe i odbiciowe zgodnie ze standardami instalacyjnymi oraz postępuj zgodnie z wytycznymi producenta sprzętu dla wdrożeń wielomodowych i wielodługościowych.
