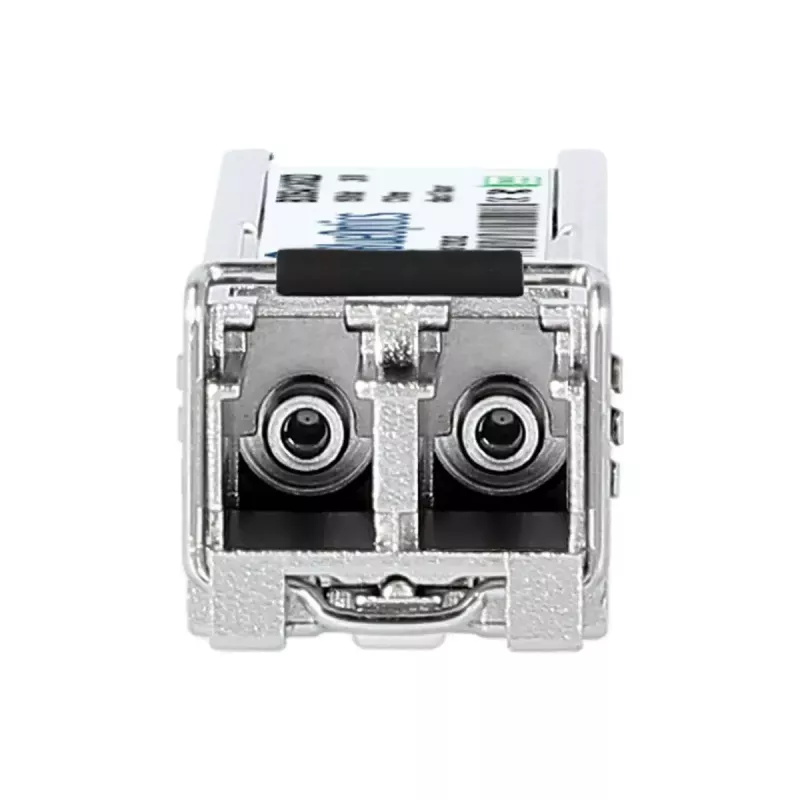

BlueOptics SFP-OC3-SR-BO moduł nadawczo-odbiorczy sieciowy Fiber optic 2000 m

BlueOptics SFP-OC3-SR-BO to kompaktowy światłowodowy moduł nadawczo-odbiorczy SFP przeznaczony do łączy światłowodowych wielomodowych krótkiego zasięgu. Obsługuje optyczną transmisję Ethernet 100BASE-FX o maksymalnym zasięgu do 2000 m i wykorzystuje złącza duplex LC. Zamknięty w aluminiowej obudowie i ważący około 20 g, moduł jest zgodny ze standardami formatu MSA i kompatybilny z systemami obsługującymi transceivery SFP OC-3/SR 100BASE-FX.

Zalety

Moduł zapewnia optyczną transmisję danych po światłowodzie wielomodowym przy użyciu długości fali nadawczej i odbiorczej 1310 nm, umożliwiając jednoczesne wysyłanie i odbieranie za pomocą połączenia duplex LC. Jest produkowany zgodnie ze standardami MSA w zakresie kompatybilności mechanicznej i elektrycznej oraz zaprojektowany do pracy z szeroką gamą urządzeń sieciowych. Aluminiowa obudowa zapewnia trwałość mechaniczną, a lekka konstrukcja ułatwia instalację w gęstych środowiskach sieciowych. Gdy sprzęt hosta to obsługuje, transceiver może dostarczać informacje cyfrowego monitorowania diagnostycznego (DDM/DOM) do monitorowania w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, optycznej mocy nadawczej i odbiorczej oraz temperatury.

Zastosowanie

• Łącza Ethernet na światłowodzie wielomodowym krótkiego zasięgu (100BASE-FX)
• Przełączniki, routery i systemy pamięci masowej obsługujące transceivery SFP OC-3/SR
• Rozszerzenia sieci i połączenia międzysieciowe w środowiskach kampusowych lub korporacyjnych
• Łącza optyczne wymagające złączy duplex LC i długości fali optycznej 1310 nm

Kluczowe specyfikacje

• Interfejs: SFP (zgodny z MSA)
• Standard optyczny: 100BASE-FX / OC-3 (krótki zasięg)
• Długość fali: 1310 nm (TX/RX)
• Złącze: LC duplex
• Maksymalna odległość transmisji: do 2000 m po światłowodzie wielomodowym
• Materiał obudowy: aluminium
• Waga: ok. 0,02 kg
• Cyfrowe monitorowanie diagnostyczne: obsługiwane, gdy włączone przez sprzęt hosta

Sposób użycia

Zainstaluj transceiver w kompatybilnym gnieździe SFP w przełączniku, routerze lub innym urządzeniu sieciowym zgodnie z instrukcjami producenta urządzenia. Podłącz wielomodowe kable krosowe światłowodowe duplex LC do portów TX i RX, dopasowując polaryzację łącza. Upewnij się, że urządzenie hosta obsługuje wybrany standard optyczny oraz, jeśli to konieczne, włącz lub zweryfikuj raportowanie DDM/DOM w systemie hosta, aby monitorować parametry optyczne w czasie rzeczywistym. Po włożeniu i podłączeniu zweryfikuj status łącza i konfigurację przez interfejs zarządzania urządzeniem sieciowym.

Zalecenia

Aby osiągnąć optymalną wydajność łącza, używaj światłowodu wielomodowego i certyfikowanych kabli krosowych duplex LC, sprawdź ograniczenia polaryzacji i długości dla 100BASE-FX po światłowodzie wielomodowym oraz potwierdź kompatybilność hosta z modułami SFP OC-3/SR. Jeśli potrzebne jest zdalne monitorowanie, upewnij się, że host obsługuje DDM/DOM i okresowo sprawdzaj odczyty diagnostyczne, aby wcześnie wykryć degradację sygnału.
