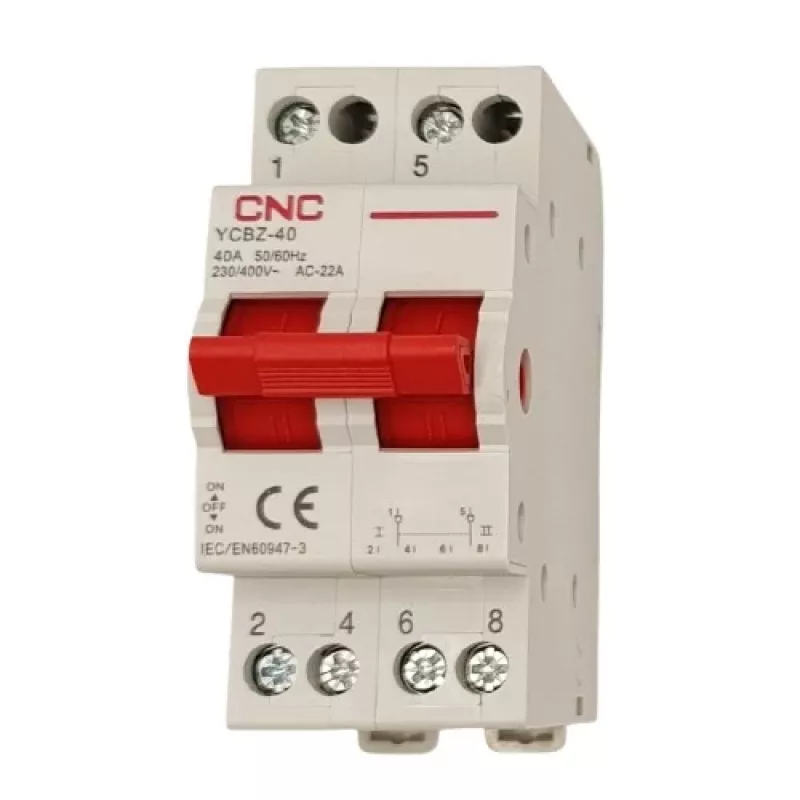

CNC EL240364 Modułowy przełącznik źródeł YCBZ-40, 2-biegunowy, 40 A, 1-0-2, montaż na szynę DIN

Ten modułowy przełącznik źródeł CNC YCBZ-40 wyróżnia się solidnym prądem znamionowym 40 A w kompaktowej obudowie o szerokości 2 modułów, umożliwiając bezpieczne ręczne przełączanie między dwoma źródłami zasilania bez konieczności stosowania dużych przemysłowych przełączników obrotowych. Idealny do zastosowań w zasilaniu rezerwowym w budynkach mieszkalnych i lekkim przemyśle, zapewnia wyraźną przerwę między źródłami dzięki sekwencji przełączania 1-0-2 (ON-OFF-ON).

Najważniejsze cechy

• Konfiguracja 2-biegunowa (2P) dla obwodów jednofazowych 230 V AC lub międzyfazowych 400 V AC
• Prąd znamionowy 40 A, odpowiedni do przełączania zasilania podstawowego/rezerwowego oraz przełączania generatora
• Trzy pozycje: 1-0-2, zapewniające wyraźny stan OFF między dwiema pozycjami ON
• Kompaktowa konstrukcja: tylko 2 moduły szerokości (36 mm), montaż na standardowej szynie DIN 35 mm
• Wysoka trwałość elektryczna: 10 000 cykli; trwałość mechaniczna: 20 000 cykli
• Szeroki zakres przekrojów przewodów: przyjmuje przewody lite lub linkowane od 1 do 25 mm²
• Zgodność z IEC/EN 60947-3 dla łączników niskiego napięcia

W codziennym użytkowaniu

W przypadku zaniku napięcia w sieci wystarczy przesunąć dźwignię z pozycji 1 (sieć) do 0 (wyłączone), a następnie do pozycji 2 (generator). Wyraźne sprzężenie zwrotne i widoczna wskazówka pozycji zapobiegają przypadkowemu połączeniu krzyżowemu. Ochrona zacisków IP20 oraz zakres temperatury pracy od -5 °C do +40 °C zapewniają niezawodność w typowych rozdzielnicach elektrycznych. Znamionowe napięcie izolacji 500 V i znamionowe napięcie udarowe 4 kV zapewniają dodatkowy margines bezpieczeństwa przeciw przepięciom.

Pełna specyfikacja

• Typ produktu: Modułowy przełącznik źródeł
• Liczba biegunów: 2P
• Prąd znamionowy (In): 40 A
• Pozycje przełączania: 1-0-2 (ON-OFF-ON)
• Znamionowe napięcie pracy: 230 V AC (jednofazowe) / 400 V AC (międzyfazowe)
• Znamionowe napięcie izolacji (Ui): 500 V
• Znamionowe napięcie udarowe (Uimp): 4 kV
• Zgodność z normami: IEC/EN 60947-3
• Typ montażu: szyna DIN 35 mm
• Trwałość elektryczna: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli
• Zakres przekrojów przewodów: 1-25 mm² (lite/linkowane)
• Zakres temperatury pracy: -5 °C do +40 °C
• Zakres temperatury przechowywania: -25 °C do +70 °C
• Stopień ochrony: IP20 (zaciski)
• Liczba modułów: 2 (szerokość 36 mm)
• Zastosowanie: Przełączanie zasilania podstawowego/rezerwowego, przełączanie generatora

Uwagi końcowe

Dla instalatorów i producentów rozdzielnic, YCBZ-40 zapewnia niezawodne, oszczędzające miejsce rozwiązanie do ręcznego przełączania źródeł, wsparte zaangażowaniem CNC w jakość i zgodność z międzynarodowymi normami.
