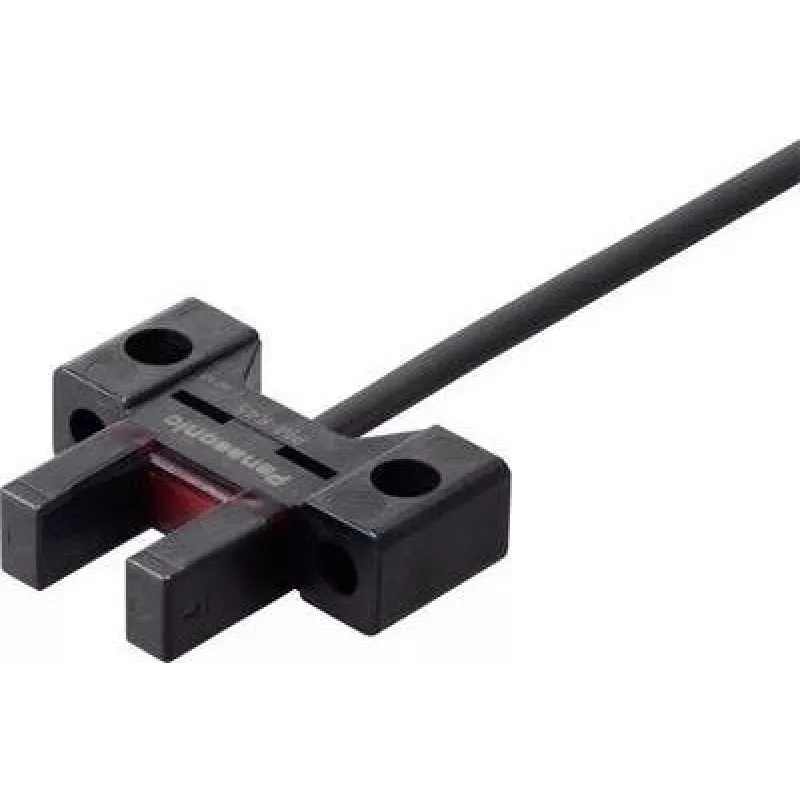

Czujnik fotoelektryczny Panasonic PM-K45 bariera świetlna widełkowa typu K, 5–24 V DC, tryb jasno/ciemno

Panasonic PM-K45 to widełkowy czujnik fotoelektryczny typu K przeznaczony do niezawodnego wykrywania obiektów w systemach automatyki i transportu materiałów. Jego widełkowa konstrukcja z nadajnikiem i odbiornikiem zapewnia stabilną strefę detekcji małych części, etykiet, krawędzi i podobnych elementów. Czujnik działa przy napięciu zasilania od 5 do 24 V DC i umożliwia wybór trybu przełączania jasno (bright) lub ciemno (dark), co pozwala dostosować go do różnych wymagań logiki aplikacji.

Zalety

Kompaktowa forma widełkowa gwarantuje precyzyjne i powtarzalne wykrywanie małych lub cienkich obiektów w ograniczonej przestrzeni. Szeroki zakres napięcia zasilania DC ułatwia integrację z istniejącymi systemami sterowania. Możliwość wyboru między trybem jasno a ciemno zapewnia elastyczność w uzyskaniu sygnału normalnie otwartego lub normalnie zamkniętego bez konieczności dodatkowego okablowania. Konstrukcja optyczna zapewnia stałą wydajność przy wykrywaniu materiałów nieprzezroczystych, przezroczystych i półprzezroczystych w szczelinie widełek.

Zastosowania

• Wykrywanie małych części na taśmociągach w liniach pakujących i montażowych
• Wykrywanie obecności i krawędzi etykiet w systemach drukujących lub etykietujących
• Zliczanie części i pozycjonowanie w urządzeniach typu pick-and-place
• Sortowanie i kontrola jakości tam, gdzie wymagane jest kompaktowe czujnikowanie

Kluczowe specyfikacje

• Typ czujnika: fotoelektryczny widełkowy typu K (nadajnik i odbiornik w widełkach)
• Napięcie zasilania: 5–24 V DC
• Tryby przełączania: wybierane jasno (bright) i ciemno (dark)
• Sposób montażu: widełki / obudowa montowalna umożliwiająca stałe ustawienie szczeliny detekcyjnej
• Wykrywane obiekty: małe części, etykiety, krawędzie, materiały nieprzezroczyste i półprzezroczyste

Instrukcja użytkowania

Zamontuj czujnik tak, aby wykrywany obiekt przechodził przez szczelinę widełek, upewniając się, że nadajnik i odbiornik są odpowiednio wyrównane. Podłącz zasilanie w zakresie 5–24 V DC i poprowadź wyjście przełączające zgodnie z wejściem układu sterowania, uwzględniając wybrany tryb jasno lub ciemno. Wyreguluj położenie czujnika, aby zoptymalizować stałość detekcji i uniknąć niepożądanych odbić tła. Zweryfikuj działanie, przesuwając reprezentatywne części przez strefę detekcji i sprawdzając poprawną odpowiedź wyjścia w oczekiwanych warunkach produkcyjnych.

Zalecenia

Aby uzyskać stabilne wyniki, utrzymuj szczelinę widełek wolną od zanieczyszczeń i zamocuj czujnik sztywno, aby zapobiec rozregulowaniu. W przypadku wykrywania elementów przezroczystych lub silnie odbijających światło przetestuj oba tryby przełączania, aby wybrać najbardziej niezawodne ustawienie. Przestrzegaj zaleceń producenta dotyczących warunków środowiskowych i stosuj odpowiednie środki ochronne w zapylonych, wilgotnych lub narażonych na wibracje miejscach.
