DeLOCK D-Sub 9 pin męski do listwy zaciskowej na szynę DIN Szerokość 51 mm Głębokość 58 mm Wysokość 30 mm

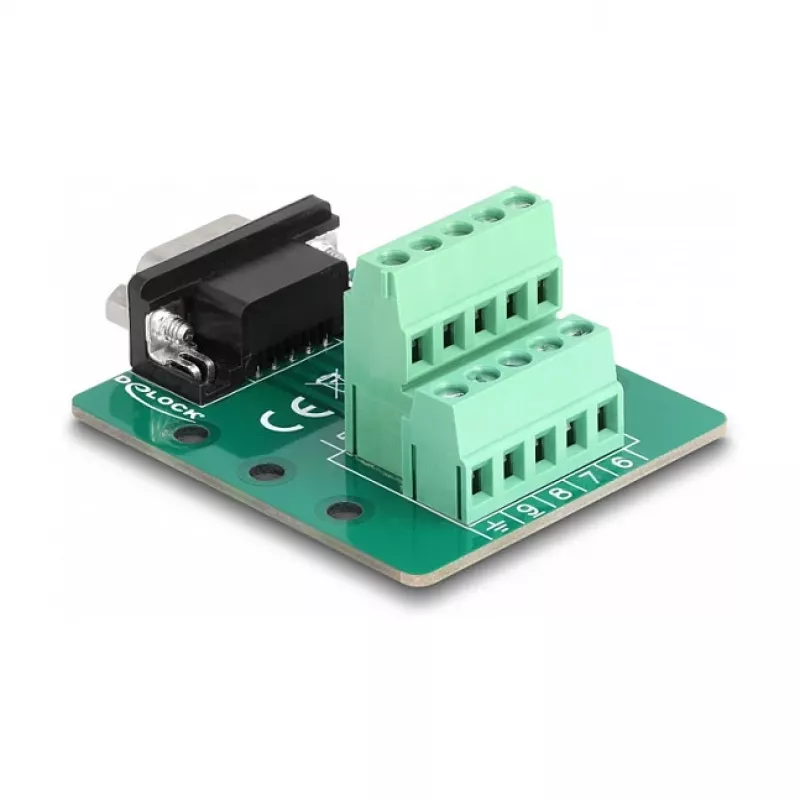

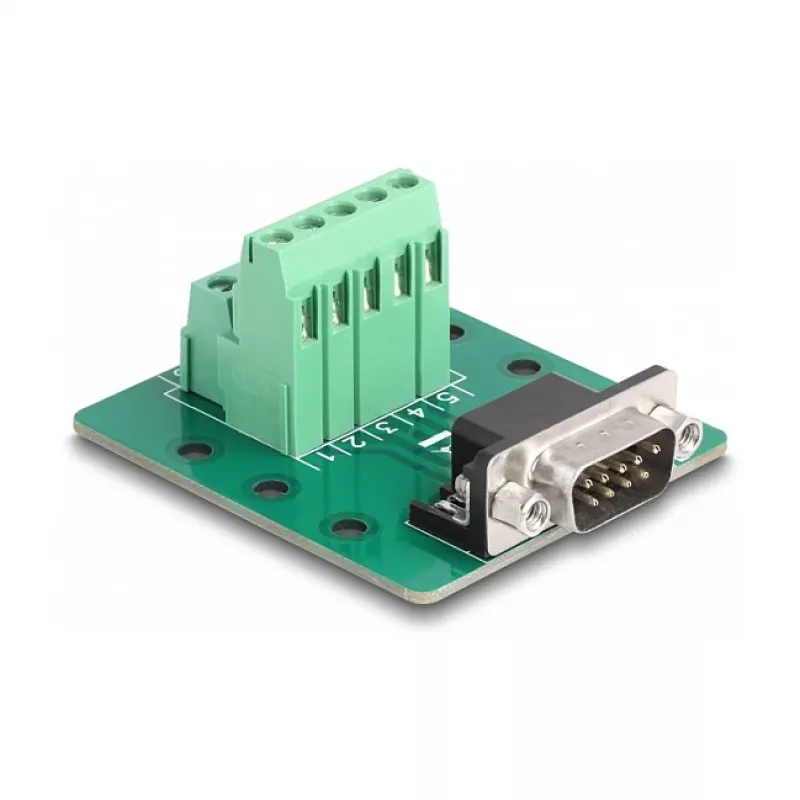

DeLOCK D-Sub 9 pin męski do listwy zaciskowej to adapter, który przekształca męskie złącze D-Sub 9 w odłączaną listwę zaciskową do podłączania przewodów z odizolowanymi końcówkami. Przeznaczony jest do montażu na szynach DIN i posiada kompaktową, zieloną obudowę o wymiarach 51 mm (szerokość) × 58 mm (głębokość) × 30 mm (wysokość).

Zalety

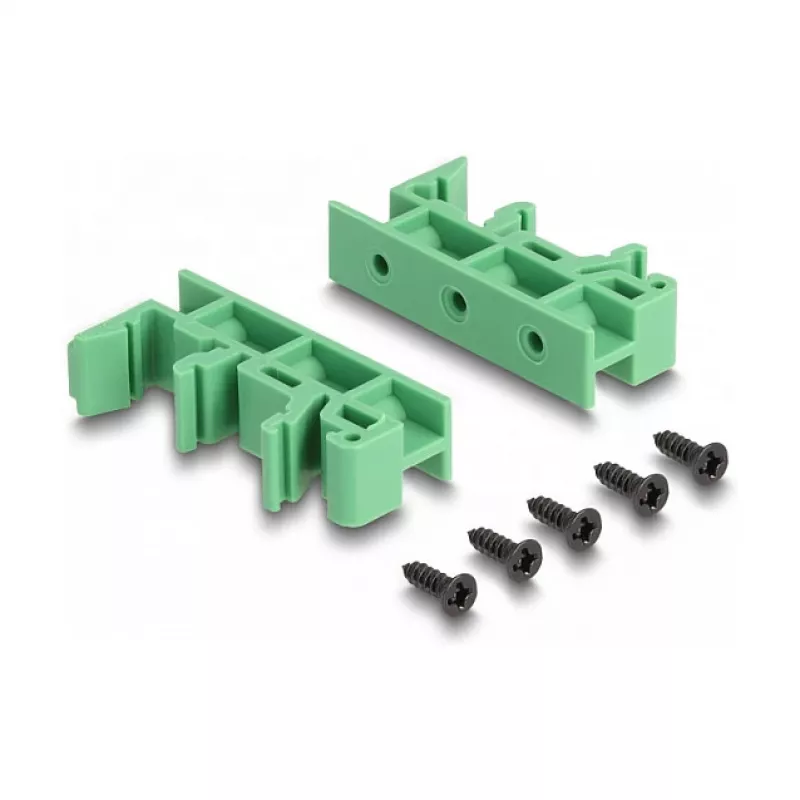

Adapter umożliwia bezpieczne, bezlutowe połączenie między sygnałami D-Sub 9 a pojedynczymi linkami lub drutami. Dołączone zaczepy do montażu na szynie DIN ułatwiają instalację na szynach 15 mm lub 35 mm. Kompaktowa obudowa oszczędza miejsce w panelu, a zielona obudowa zapewnia identyfikację wizualną.

Zastosowanie

• Podłączanie linii sygnałowych D-Sub 9 do okablowania polowego
• Przemysłowe szafy sterownicze i urządzenia automatyki
• Prototypowanie i stanowiska testowe wymagające odłączanych zakończeń przewodów
• Środowiska wymagające montażu na szynie DIN (15 mm lub 35 mm)

Kluczowe specyfikacje

• Typ złącza: D-Sub 9 pin męski do listwy zaciskowej
• Montaż: szyna DIN (w zestawie zaczepy do 15 mm i 35 mm)
• Wymiary: 51 mm (szer.) × 58 mm (głęb.) × 30 mm (wys.)
• Kolor produktu: Zielony
• Marka: DELOCK, MPN: 66907, EAN: 4043619669073

Sposób użycia

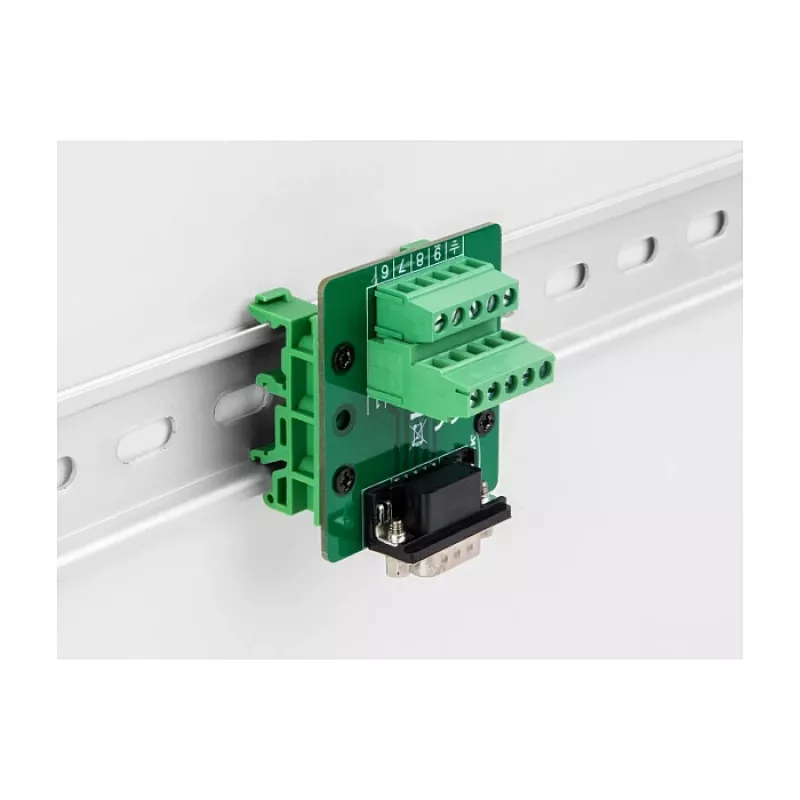

Przymocuj dołączone zaczepy do adaptera i zatrzaśnij go na kompatybilnej szynie DIN 15 mm lub 35 mm. Zdejmij izolację z końcówek przewodów na odpowiednią długość, włóż żyły do pozycji listwy zaciskowej odpowiadających wyprowadzeniom D-Sub i zabezpiecz je zgodnie z metodą mocowania listwy zaciskowej. Podłącz wtyk męski D-Sub 9 do gniazda w swoim urządzeniu, aby zakończyć obwód.

Zalecenia

Przed instalacją sprawdź przekrój przewodu i moment dokręcania odpowiedni dla danego typu listwy zaciskowej; upewnij się, że obwody są odłączone od zasilania podczas okablowania, aby zapobiec uszkodzeniom lub obrażeniom.
