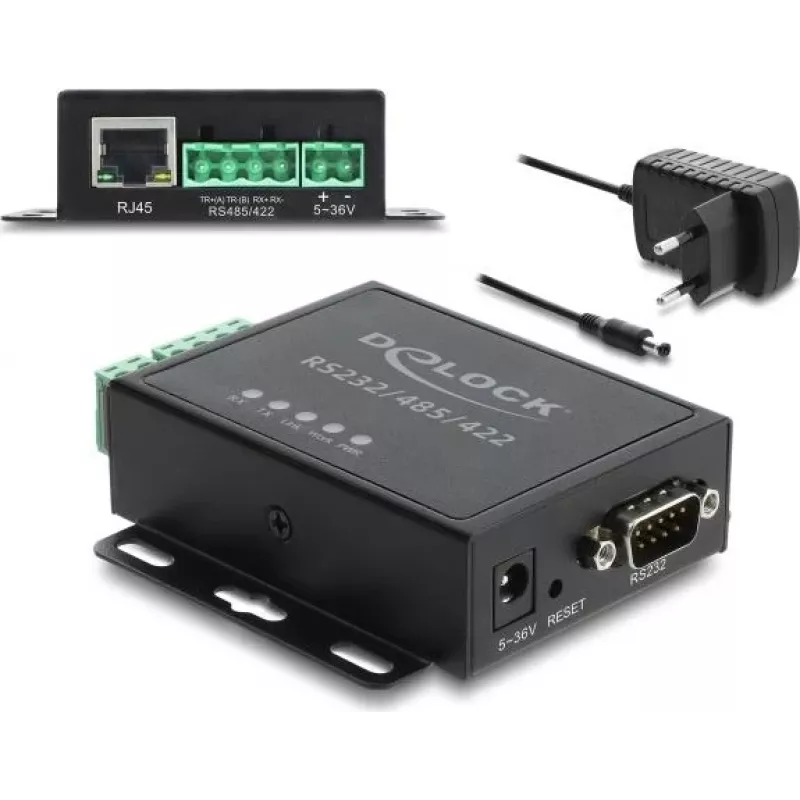

Delock Ethernet LAN Konwerter do RS-232/RS-485/RS-422 i Modbus RTU/TCP Gateway z izolacją 1,5 kV

Starsze urządzenia szeregowe, takie jak sprzęt RS-232, RS-485 i RS-422, często nie mają łączności sieciowej, co utrudnia zdalne monitorowanie i integrację z nowoczesnymi systemami opartymi na IP. Delock 63004 rozwiązuje ten problem, łącząc interfejsy szeregowe z Ethernetem, umożliwiając bezproblemową komunikację przez LAN lub internet. Działa również jako brama Modbus, konwertując między Modbus RTU a Modbus TCP, co jest niezbędne w automatyce przemysłowej i systemach zarządzania budynkiem. Dzięki izolacji 1,5 kV między portami Ethernet i szeregowymi chroni urządzenia przed pętlami uziemiającymi i przepięciami, zapewniając niezawodne działanie w trudnych warunkach.

Dla kogo jest przeznaczony

Ten konwerter jest idealny dla integratorów systemów, inżynierów automatyki przemysłowej i specjalistów IT, którzy muszą podłączyć starsze urządzenia szeregowe (takie jak PLC, czujniki, liczniki lub skanery kodów kreskowych) do sieci Ethernet. Nadaje się również do automatyki budynkowej, zarządzania energią i wszelkich zastosowań wymagających konwersji protokołu Modbus.

Główne cechy

• Konwersja między interfejsami szeregowymi Ethernet i RS-232/RS-485/RS-422
• Obsługa funkcji bramy Modbus RTU do Modbus TCP
• Izolacja 1,5 kV między portami Ethernet i szeregowymi dla ochrony przeciwprzepięciowej
• Szeroki zakres temperatur roboczych od -40 °C do 85 °C
• Metalowa obudowa zapewniająca trwałość, z możliwością montażu na szynie DIN i na ścianie
• Konfiguracja przez interfejs webowy lub narzędzie Windows

Specyfikacje

• Interfejs Ethernet: 1 x RJ45 (10/100/1000 Mbps)
• Interfejs szeregowy: 1 x listwa zaciskowa 5-pinowa (RS-232/RS-485/RS-422)
• Prędkość transmisji szeregowej: 300 bps do 230,4 Kbps
• Obsługiwane protokoły: Modbus TCP, Modbus RTU (przez TCP/IP), TCP/IP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Tryby pracy: TCP Server, TCP Client, UDP, Real COM Driver, Pair Connection, Modbus Gateway
• Zasilanie: 9 - 48 V DC przez gniazdo DC 5,5 x 2,1 mm
• Pobór mocy: maks. 1,5 W
• Ochrona ESD: 15 kV na portach szeregowych
• Wskaźniki LED: Power, LAN Link/Activity, Serial TX/RX
• Materiał obudowy: metal
• Temperatura robocza: -40 °C do 85 °C
• Montaż: szyna DIN lub montaż na ścianie

Porady

Aby uzyskać optymalną wydajność, używaj ekranowanego kabla Ethernet i zapewnij prawidłowe uziemienie. Podczas podłączania urządzeń RS-485 zwróć uwagę na terminację i rezystory polaryzujące, jeśli są potrzebne. Szeroki zakres napięć zasilania umożliwia elastyczną integrację z istniejącymi systemami zasilania DC.
