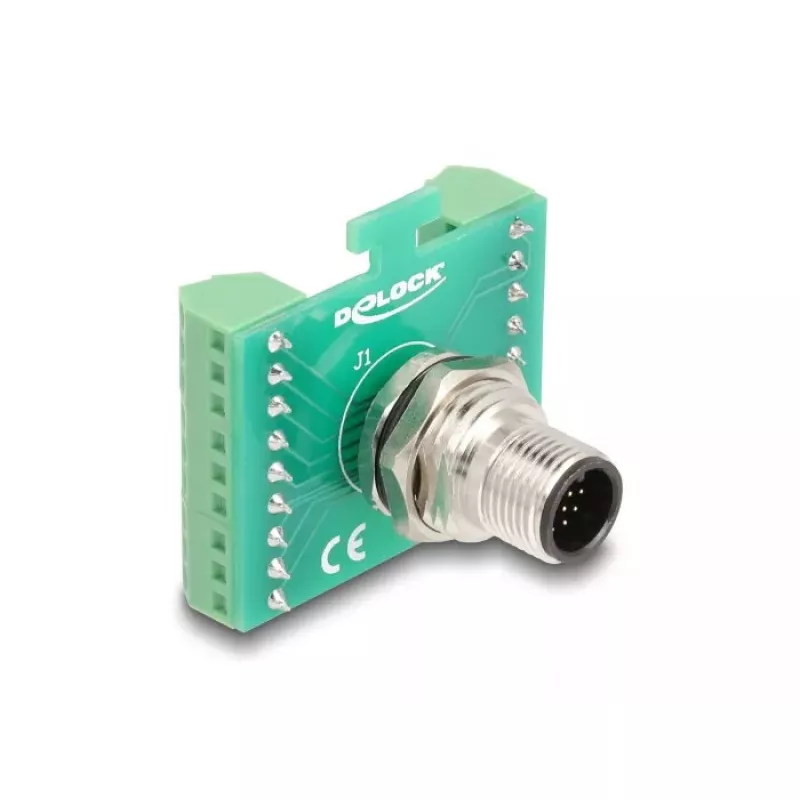

DeLOCK M12 Moduł Adaptera Transferowego 17-pinowe męskie złącze z kodowaniem A do 18-pinowego bloku zacisków

Moduł adaptera transferowego DeLOCK M12 zapewnia kompaktowy i bezpieczny interfejs pomiędzy urządzeniami z 17-pinowym męskim złączem M12 z kodowaniem A a obwodami elektrycznymi wykorzystującymi 18-pinowy blok zacisków. Zaprojektowany do zastosowań przemysłowych i automatyki, adapter upraszcza okablowanie i wspiera niezawodną transmisję sygnałów i zasilania, zajmując przy tym minimalną przestrzeń do montażu w szafach sterowniczych i innych ograniczonych obszarach.

Zalety

Adapter łączy 17-pinowe męskie złącze M12 z kodowaniem A z 18-pinowym blokiem zacisków w kompaktowej zielonej obudowie, umożliwiając proste okablowanie polowe bez dodatkowych konwerterów. Niezawodne połączenie M12 zapewnia bezpieczne dopasowanie i stabilny styk, podczas gdy blok zacisków umożliwia łatwy dostęp do poszczególnych przewodów w celu testowania, konserwacji lub niestandardowych schematów okablowania.

Zastosowanie

• Sprzęt automatyki przemysłowej
• Systemy automatyki budynkowej
• Szafy sterownicze i rozdzielnice o ograniczonej przestrzeni
• Okablowanie polowe, zadania konserwacyjne i testowe

Kluczowe specyfikacje

• Złącze: 17-pinowe męskie M12 z kodowaniem A
• Blok zacisków: 18-pinowe połączenie śrubowe/zaciskowe
• Kolor: Zielony
• Marka: DELOCK, MPN: 60661, EAN: 4043619606610

Sposób użycia

Podłączyć męskie złącze M12 adaptera do odpowiedniego żeńskiego portu M12 z kodowaniem A w urządzeniu, aż złącze zostanie w pełni osadzone. Zamocować poszczególne przewody w 18-pinowym bloku zacisków zgodnie ze schematem okablowania lub wymaganiami aplikacji, dokręcając śruby zacisków, aby zapewnić niezawodny styk elektryczny. Zamontować adapter w szafie sterowniczej lub miejscu instalacji, zapewniając odpowiedni odstęp na prowadzenie kabli i dostęp serwisowy.

Zalecenia

Adapter należy stosować w środowiskach zgodnych ze specyfikacjami złączy M12 i przed podaniem zasilania upewnić się co do poprawności przypisania pinów. Po pierwszym montażu i po każdej konserwacji sprawdzić dokręcenie śrub zacisków, aby utrzymać niezawodne połączenia.
