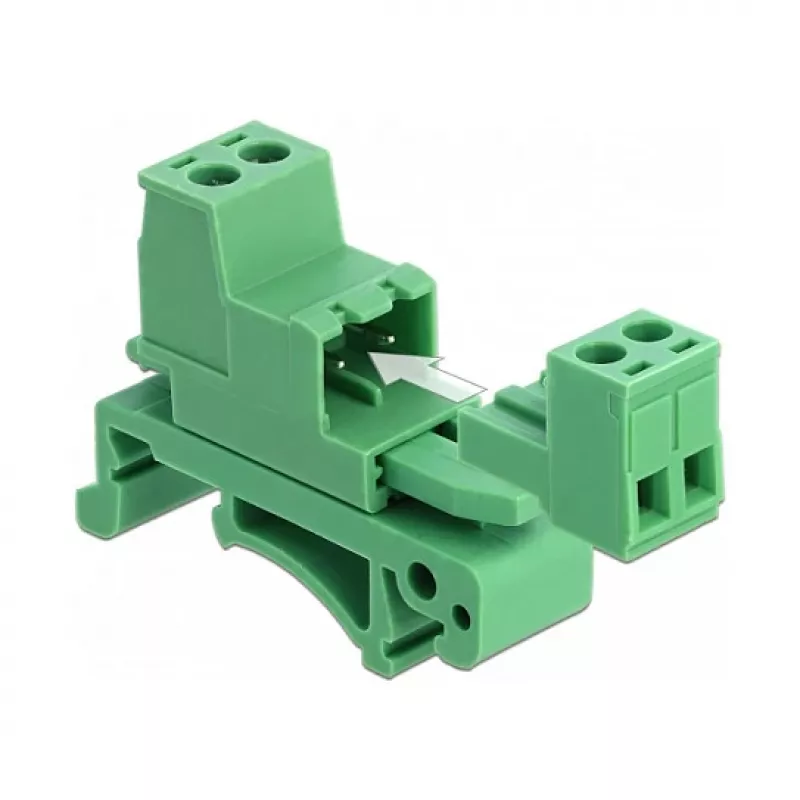

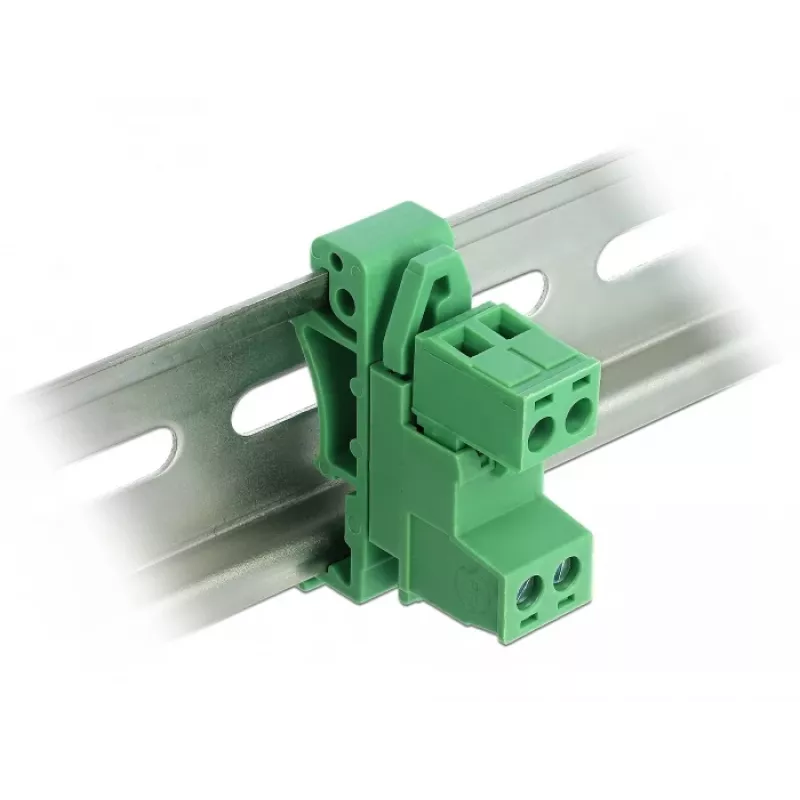

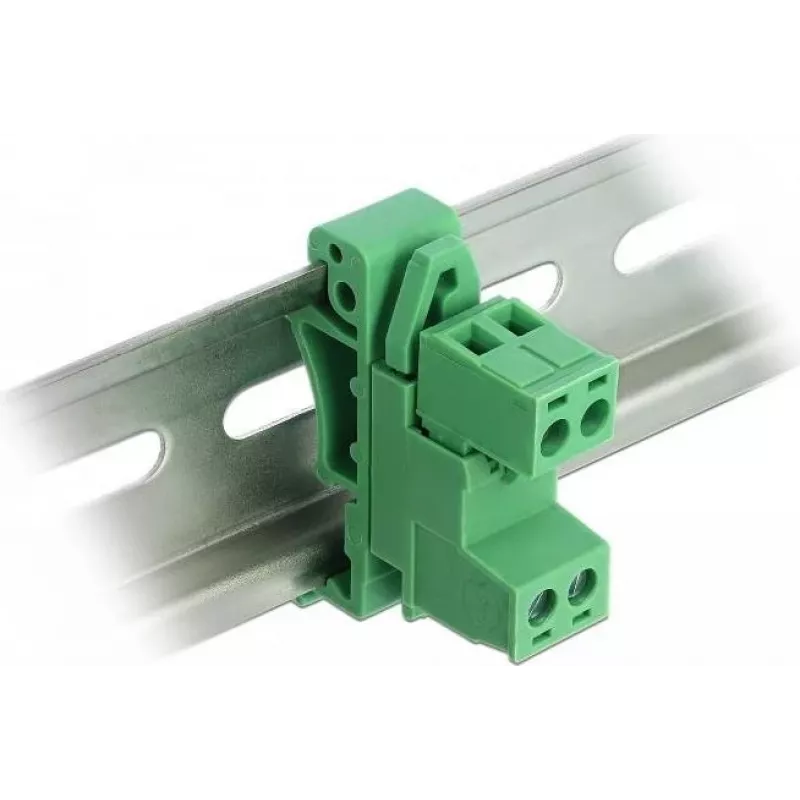

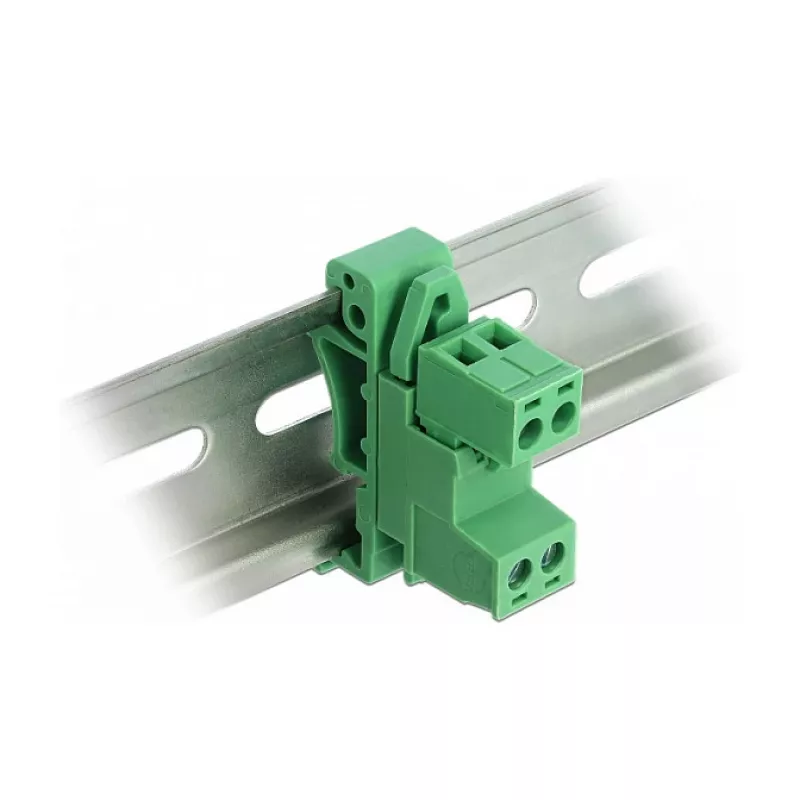

DELOCK Zestaw złączy śrubowych na szynę DIN, 2-pinowe, rozstaw 5,08 mm, kątowe

Zestaw złączy śrubowych DELOCK 66078 zapewnia niezawodne połączenie śrubowe dla dwóch przewodów o rozstawie 5,08 mm, przeznaczony do montażu na szynie DIN. Kątowa orientacja ułatwia okablowanie w ciasnych przestrzeniach, a zielona obudowa z poliamidu spełnia wymagania palności UL 94 V0.

Najważniejsze cechy

• 2 pozycje, rozstaw 5,08 mm, połączenie śrubowe
• Prąd znamionowy 12 A, napięcie znamionowe 320 V (IEC)
• Przyjmuje przewody jednodrutowe lub linkowe 0,2–2,5 mm² (24–12 AWG)
• Temperatura pracy od -40 °C do 100 °C

W codziennym użytkowaniu

Zaciski śrubowe z gwintem M3 i długością zdejmowania izolacji 7 mm zapewniają bezpieczne, odporne na wibracje połączenia. Złącze jest przeznaczone do swobodnego zawieszenia (połączenie kablowe) i montuje się na standardowych szynach DIN.

Pełna specyfikacja

• Typ produktu: wtyk złącza PCB
• Seria: MSTB 2,5
• Liczba pozycji: 2
• Rozstaw: 5,08 mm
• Metoda połączenia: połączenie śrubowe
• Prąd znamionowy (IEC): 12 A
• Napięcie znamionowe (IEC, III/2): 320 V
• Znamionowe napięcie udarowe (III/2): 4 kV
• Przekrój znamionowy: 2,5 mm²
• Przekrój przewodu jednodrutowego: 0,2 - 2,5 mm²
• Przekrój przewodu linkowego: 0,2 - 2,5 mm²
• Przekrój przewodu AWG: 24 - 12
• Długość zdejmowania izolacji: 7 mm
• Gwint śruby: M3
• Materiał izolacyjny: PA (poliamid)
• Kolor: zielony
• Klasa palności (UL 94): V0
• Typ montażu: swobodne zawieszenie (połączenie kablowe)
• Temperatura pracy: od -40 °C do 100 °C

Uwaga końcowa

Kompaktowe, kątowe złącze śrubowe do zastosowań na szynie DIN, gdzie przestrzeń jest ograniczona, a wymagane są niezawodne połączenia śrubowe.
