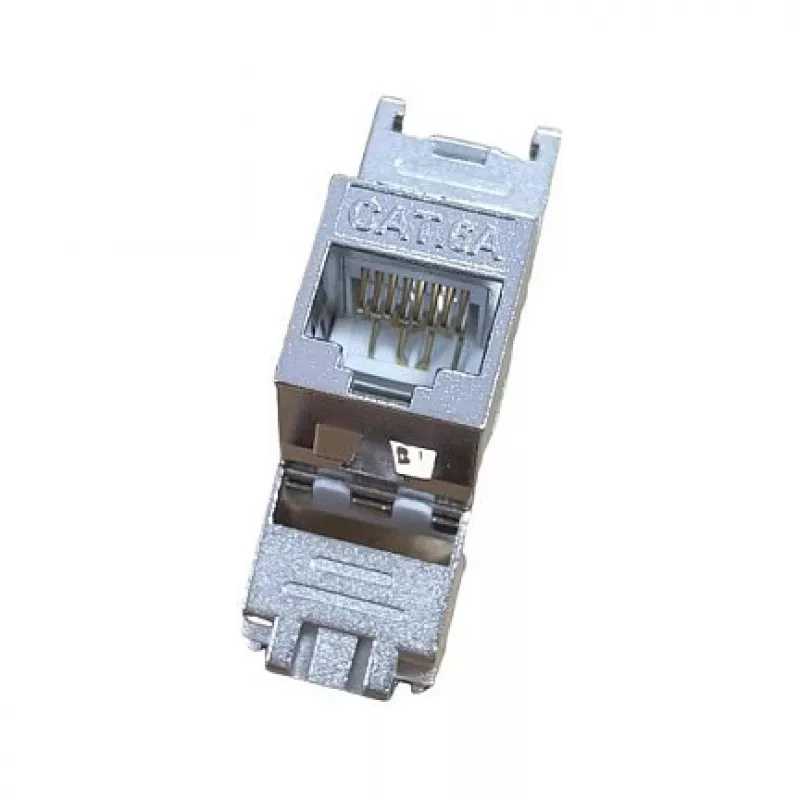

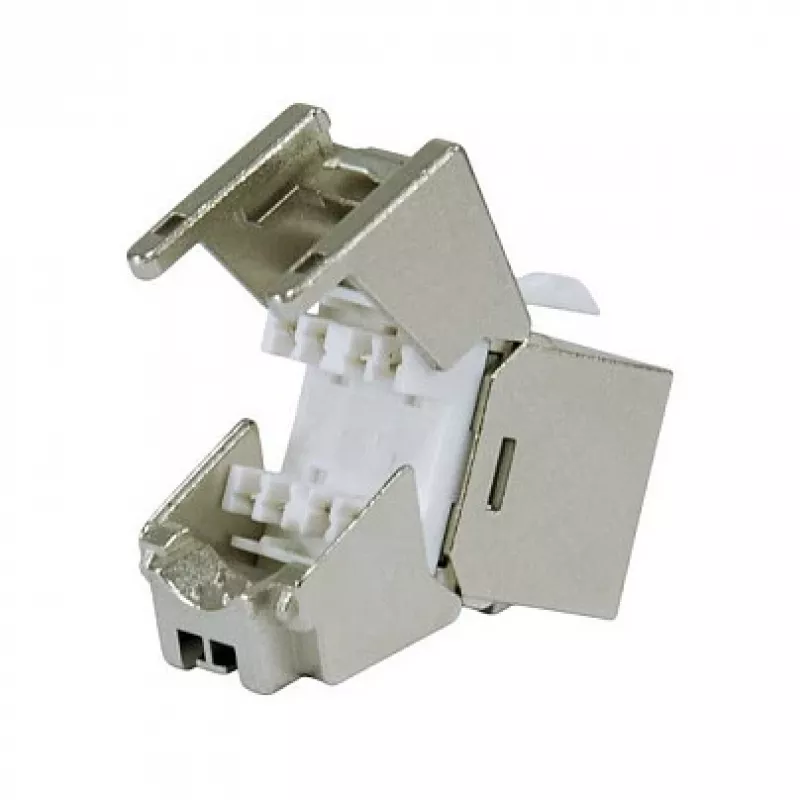

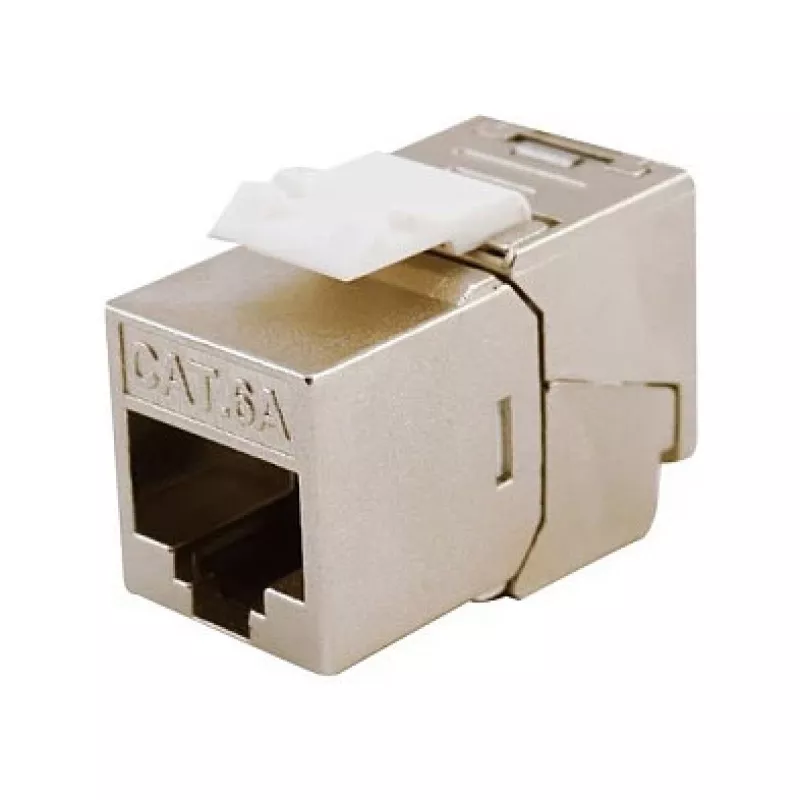

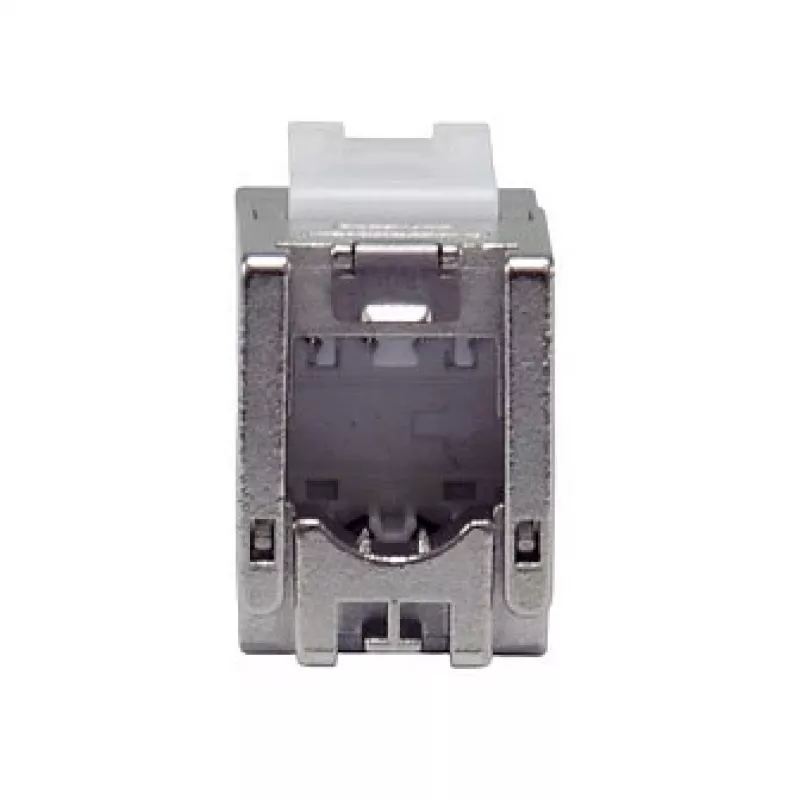

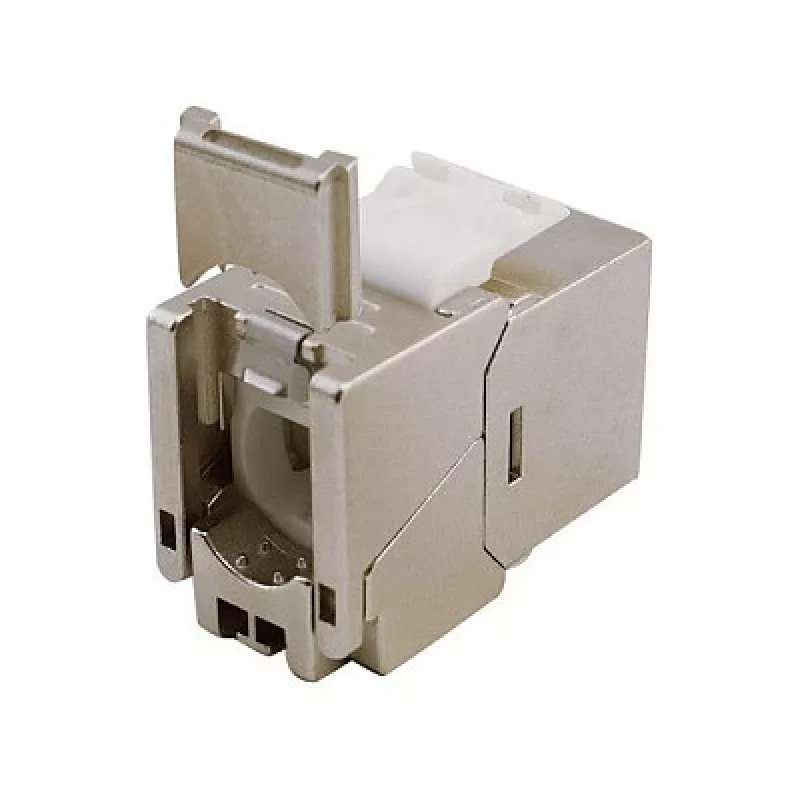

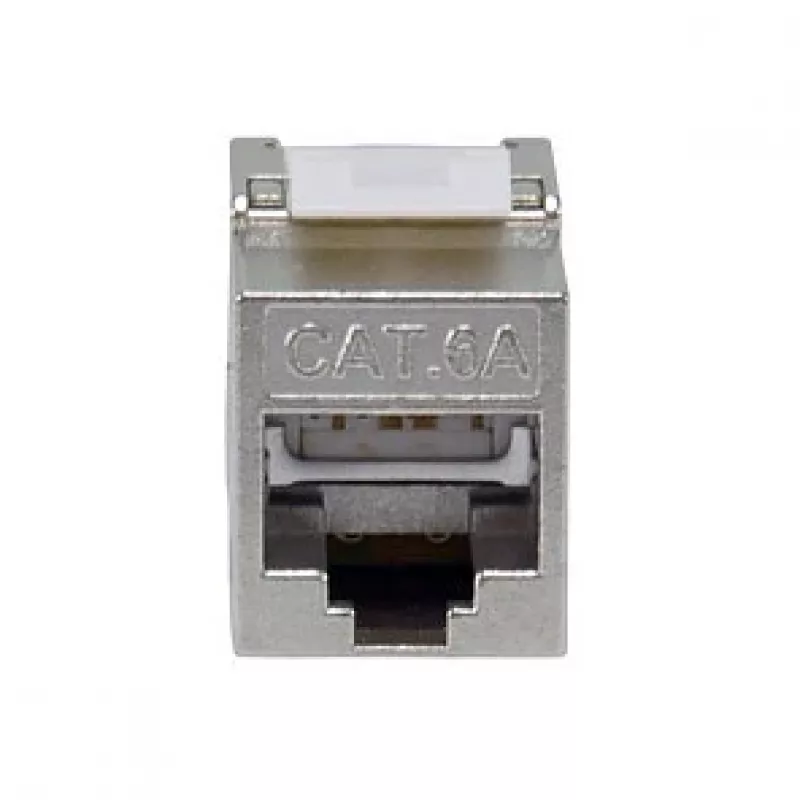

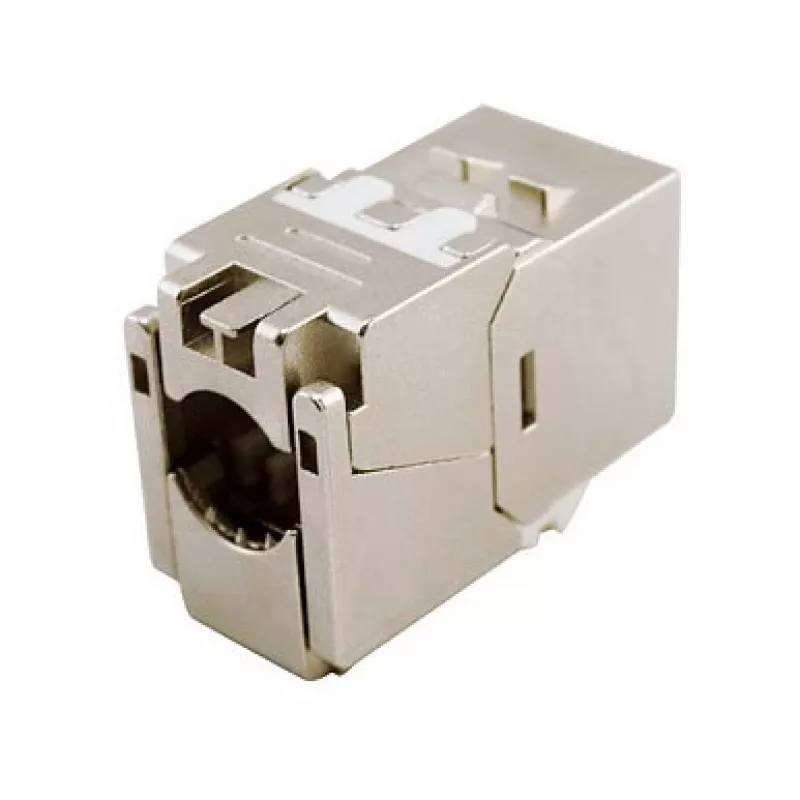

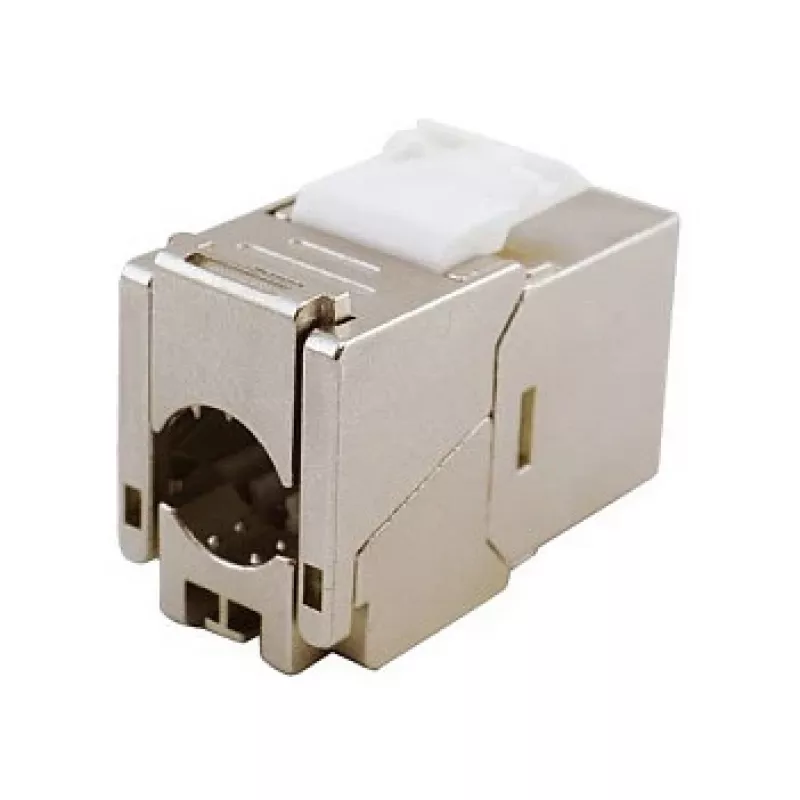

Ekranowane złącze keystone cienki Kat.6A, EQUIP 767223, bez narzędzi, RJ-45, płaskie, srebrne, 8 szt.

Ekranowane złącze keystone cienki Kat.6A marki EQUIP (model 767223) to beznarzędziowe złącze RJ-45 o niskim profilu, zaprojektowane do okablowania strukturalnego o wysokiej gęstości. Srebrne, płaskie złącze keystone obsługuje wydajność Kat.6A do 500 MHz i transmisję 10GBase-T, a dostarczane jest w opakowaniu 8 sztuk. Jego ekranowana konstrukcja redukuje zakłócenia elektromagnetyczne i jest kompatybilne ze standardowymi płytami czołowymi keystone, panelami krosowymi i modułowymi ramkami, umożliwiając oszczędne przestrzenne zakończenia w sieciach komercyjnych i domowych.

Zalety

Beznarzędziowe zakończenie upraszcza instalację i skraca czas montażu, zachowując jednocześnie bezpieczne połączenie. Niezawodne ekranowanie zapewnia lepszą ochronę przed EMI/RFI, aby zachować integralność sygnału dla 10 Gigabit Ethernet. Smukła, płaska obudowa umożliwia instalację w panelach o wysokiej gęstości i wąskich ramkach bez utraty wydajności. Kodowane kolorystycznie styki IDC (T568A/T568B) i konstrukcja złącza LSA zapewniają spójne, niezawodne zakończenia dla kabli z przewodnikami od 22 AWG do 26 AWG.

Zastosowanie

• Panele krosowe o wysokiej gęstości i szafy serwerowe
• Płyty czołowe keystone i modułowe ramki
• Sieci LAN 10GBase-T i centra danych
• Urządzenia zasilane przez PoE, PoE+ i PoE++

Kluczowe specyfikacje

• Marka: EQUIP, Model: 767223
• Kategoria: Kat.6A (Klasa E), 500 MHz
• Transmisja: 10GBase-T (10 Gbit/s)
• Złącze: Ekranowane gniazdo RJ-45, format keystone
• Zakończenie: Beznarzędziowe / LSA, kodowane kolorystycznie T568A/T568B
• Obsługiwane kable: 22 AWG – 26 AWG
• Obsługa PoE: PoE / PoE+ / PoE++
• Materiał / Wykończenie: Srebrny, płaska konstrukcja
• Certyfikaty: GHMT; zgodność z ISO/IEC 11801 i EN 50173 (Klasa E)

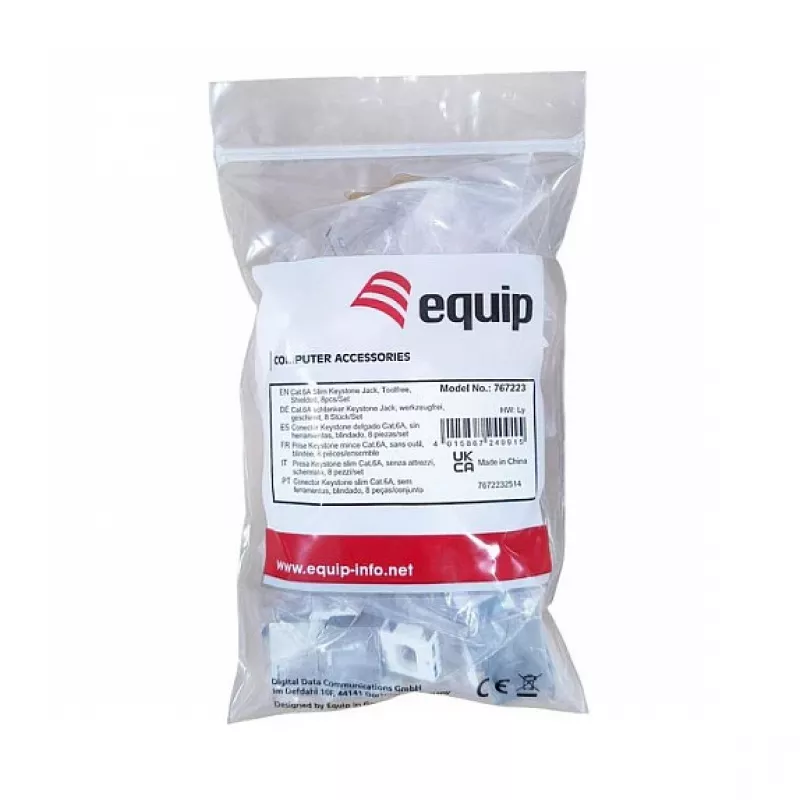

• Ilość w opakowaniu: 8 szt. (jednostka sprzedaży)
• Wymiary (pojedyncze złącze): 14,5 × 29 × 19,6 mm
• EAN: 4015867240915

Sposób użycia

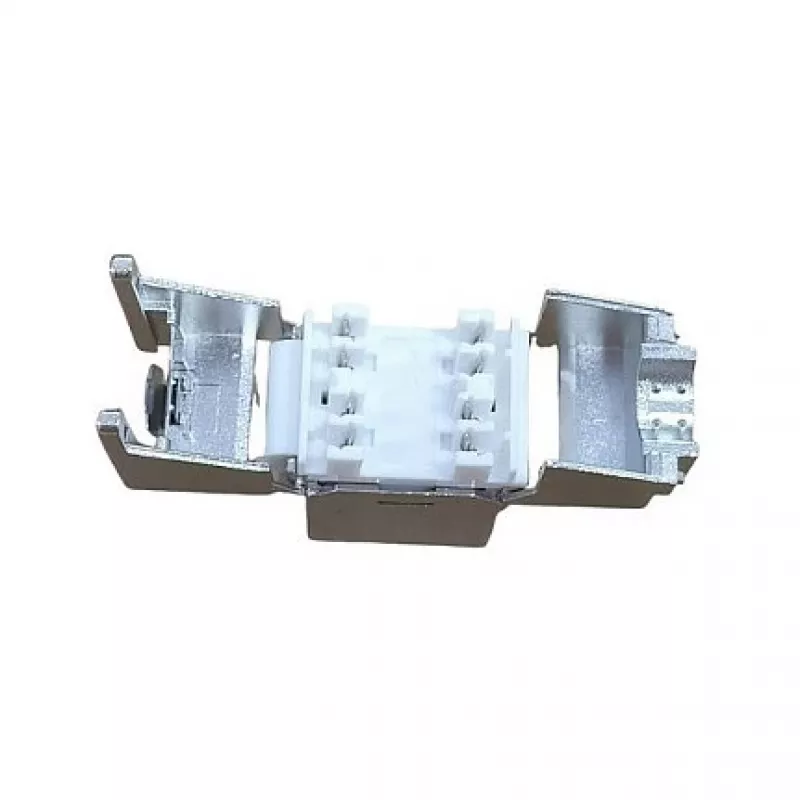

Włóż złącze do kompatybilnego otworu keystone w płycie czołowej lub panelu krosowym. Przygotuj kabel, zdejmując zewnętrzną osłonę i układając przewodniki zgodnie z nadrukowanym kodem kolorystycznym T568A lub T568B. Wciśnij każdy przewodnik w szczeliny LSA zgodnie z procedurą beznarzędziowego zakończenia, aż zatrzasną się na miejscu, a nadmiar przewodnika zostanie przycięty przez mechanizm IDC. Upewnij się, że ekran jest prawidłowo połączony z uziemieniem złącza i panelu zgodnie z wymaganiami. Zatrzaśnij złącze keystone mocno w płycie lub panelu i przetestuj łącze odpowiednim testerem sieciowym, aby zweryfikować ciągłość i wydajność.

Zalecenia

Używaj ekranowanego złącza keystone cienki Kat.6A w prawidłowo uziemionych instalacjach oraz z ekranowanymi panelami krosowymi lub metalowymi ramkami, aby zapewnić skuteczną ochronę przed EMI. Konsekwentnie przestrzegaj standardów okablowania T568A/T568B na obu końcach i weryfikuj połączenia testerem kabli obsługującym wydajność Kat.6A/10GBase-T.
