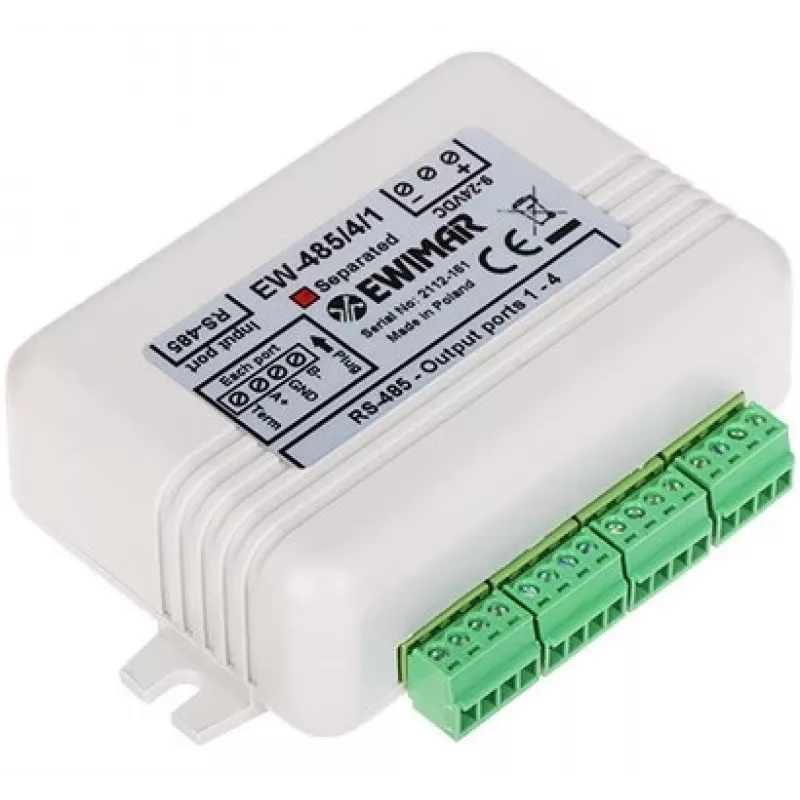

EWIMAR RS-485 Bus Distributor with Optical Isolation, 1 Input 4 Outputs, DIN Rail, 12-48V DC

EWIMAR EW-485/4/1/SO to solidny rozdzielacz magistrali RS-485 z izolacją optyczną, zaprojektowany do rozbudowy i ochrony sieci RS-485. Posiada jedno wejście i cztery izolowane wyjścia, zapewniając niezawodną dystrybucję danych w środowiskach przemysłowych. Dzięki izolacji galwanicznej 1 kV zapobiega pętlom masy i chroni podłączone urządzenia. Urządzenie obsługuje prędkości transmisji do 1,5 Mbps i zawiera przełączane rezystory terminujące i polaryzujące dla elastycznej konfiguracji sieci. Zamknięte w kompaktowej obudowie z tworzywa sztucznego do montażu na szynie DIN, działa w szerokim zakresie temperatur (-25 do +70 °C) i jest zgodne z normami CE, FCC i RoHS.

Zalety

Izolacja optyczna eliminuje pętle masy i zwiększa niezawodność systemu. Przełączane rezystory terminujące i polaryzujące upraszczają konfigurację sieci. Szeroki zakres napięcia wejściowego (12-48V DC) umożliwia integrację z różnymi zasilaczami. Diody LED sygnalizujące zasilanie i aktywność danych umożliwiają szybką diagnostykę. Ochrona przeciwprzepięciowa zabezpiecza przed skokami napięcia.

Zastosowanie

• Systemy automatyki przemysłowej
• Sieci zarządzania budynkiem
• Zdalny monitoring i sterowanie
• Rozszerzanie i dystrybucja magistrali RS-485

Kluczowe specyfikacje

• Interfejs: RS-485
• Porty: 1 wejście, 4 wyjścia
• Izolacja: Optyczna, 1 kV
• Prędkość transmisji: Do 1,5 Mbps
• Zasilanie: 12-48V DC
• Montaż: Szyna DIN
• Złącza: Zaciski śrubowe
• Temperatura pracy: -25 do +70 °C
• Temperatura przechowywania: -40 do +85 °C
• Obudowa: Tworzywo sztuczne, IP20
• Rezystory terminujące: Przełączane 120 Ohm
• Rezystory polaryzujące: Przełączane
• Wskaźniki LED: Zasilanie, Tx/Rx
• Ochrona przeciwprzepięciowa: Zintegrowana
• Normy: CE, FCC, RoHS

Zalecenia

Dla optymalnej wydajności należy używać skrętki i zapewnić odpowiednią terminację. Rozdzielacz może być używany jako repeater, hub lub węzeł topologii gwiazdy/szyny. Idealny do rozbudowy sieci RS-485 w trudnych warunkach przemysłowych.
