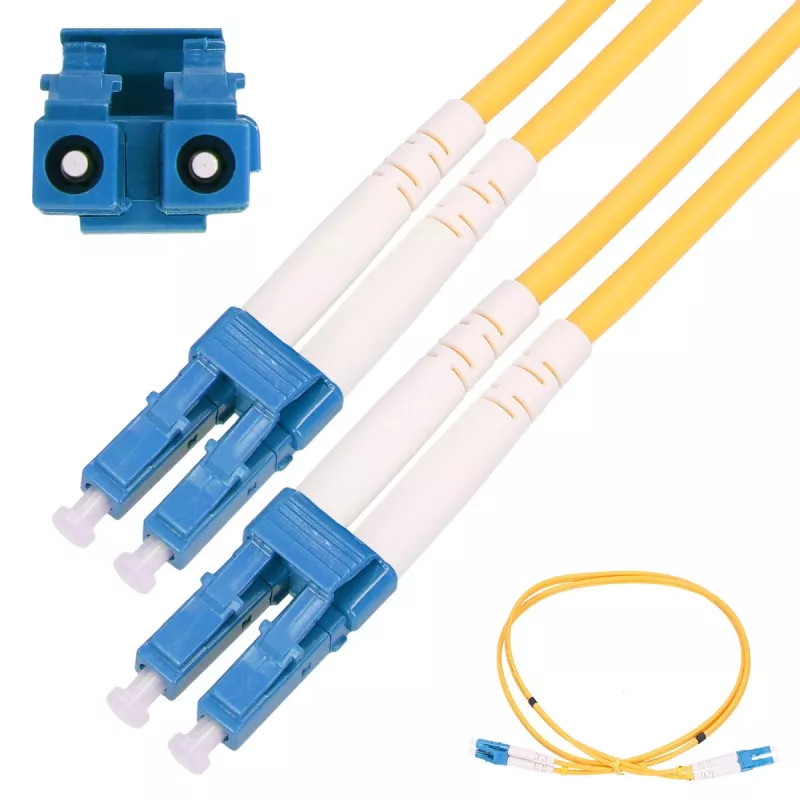

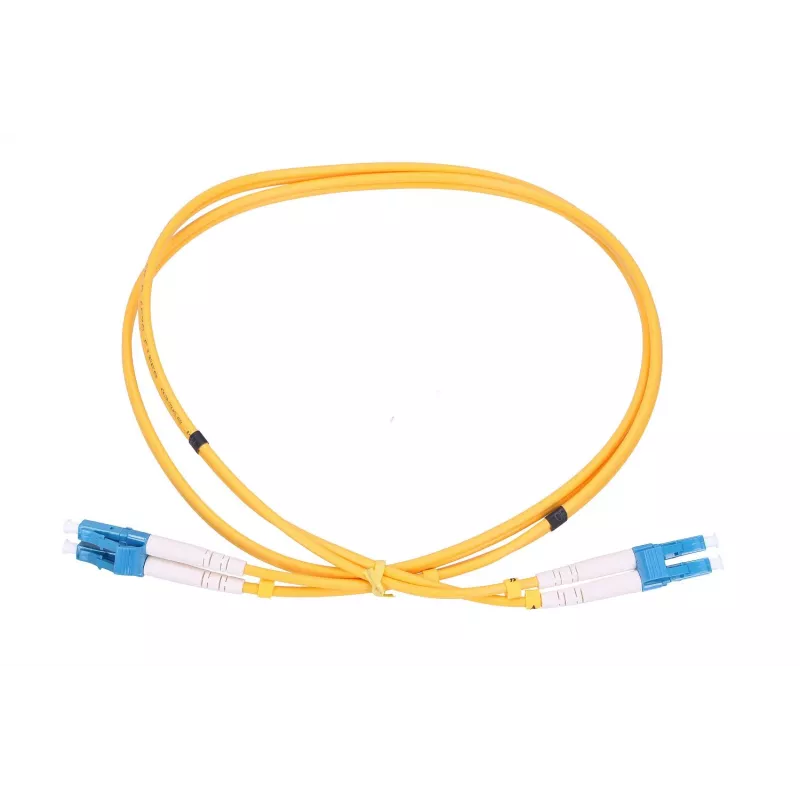

Extralink Patchcord LC/UPC-LC/UPC 2m Single Mode Duplex 9/125um 3mm

Extralink Patchcord LC/UPC-LC/UPC 2m Single Mode Duplex 9/125um 3mm to jednomodowy światłowodowy kabel dupleksowy przeznaczony do instalacji FTTH i ogólnych połączeń sieciowych. Dzięki stosunkowi rdzenia do płaszcza 9/125 µm i zewnętrznej osłonie 3 mm, ten 2-metrowy patchcord zapewnia kompaktowe, niskostratne połączenie z wykorzystaniem złączy LC/UPC na obu końcach. Został zaprojektowany do łączenia urządzeń optycznych, takich jak przełączniki, konwertery mediów, OLT i ONU w sieciach danych, telekomunikacyjnych i dostępowych, gdzie wymagane jest niezawodne połączenie jednomodowe.

Zalety

Zakończenia LC/UPC zapewniają stałe niskie odbicie wsteczne i stabilną wydajność transmisji jednomodowej. Osłona 3 mm równoważy elastyczność i ochronę mechaniczną podczas prowadzenia w szafach, panelach krosowych i instalacjach FTTH. Złącza dupleksowe LC umożliwiają wyraźne rozdzielenie kanałów A/B oraz kompaktowe zagęszczenie portów, a standaryzowane włókno 9/125 µm zapewnia zgodność z jednomodowymi systemami optycznymi i urządzeniami.

Zastosowanie

• Instalacje FTTH i podłączenia abonenckie
• Łączenie przełączników, konwerterów mediów i paneli krosowych
• Podłączanie urządzeń OLT i ONU/ONT w sieciach dostępowych
• Krosowanie światłowodowe w laboratoriach i centrach danych, gdzie wymagana jest wydajność jednomodowa

Kluczowe dane techniczne

• Typ włókna: Jednomodowe (9/125 µm)
• Typ złącza: LC/UPC na LC/UPC dupleks
• Długość: 2 metry
• Średnica zewnętrzna kabla: 3,0 mm
• Materiał osłony: trwała, elastyczna osłona odpowiednia do prowadzenia wewnątrz budynków
• Polerowanie: UPC (Ultra Physical Contact) dla niskiego współczynnika odbicia

Sposób użycia

Przed instalacją sprawdź czoła złączy, aby upewnić się, że są czyste i uniknąć degradacji sygnału. Dopasuj każde złącze LC do odpowiedniego portu LC w urządzeniach sieciowych i wsuwaj, aż zatrzaśnie się na miejscu, przestrzegając orientacji dupleksowej dla kanałów nadawczego i odbiorczego. Poprowadź kabel bez ostrych zagięć i zabezpiecz go w uchwytach do zarządzania kablami lub panelach krosowych. Aby wyjąć, naciśnij zatrzask LC i delikatnie wyciągnij złącze z portu.

Zalecenia

Używaj mikroskopu inspekcyjnego do włókien i odpowiednich narzędzi czyszczących, aby utrzymać czoła LC/UPC wolne od kurzu i zanieczyszczeń. Unikaj ciasnych zagięć poniżej minimalnego promienia gięcia kabla i zabezpieczaj złącza zaślepkami przeciwpyłowymi, gdy nie są używane.
