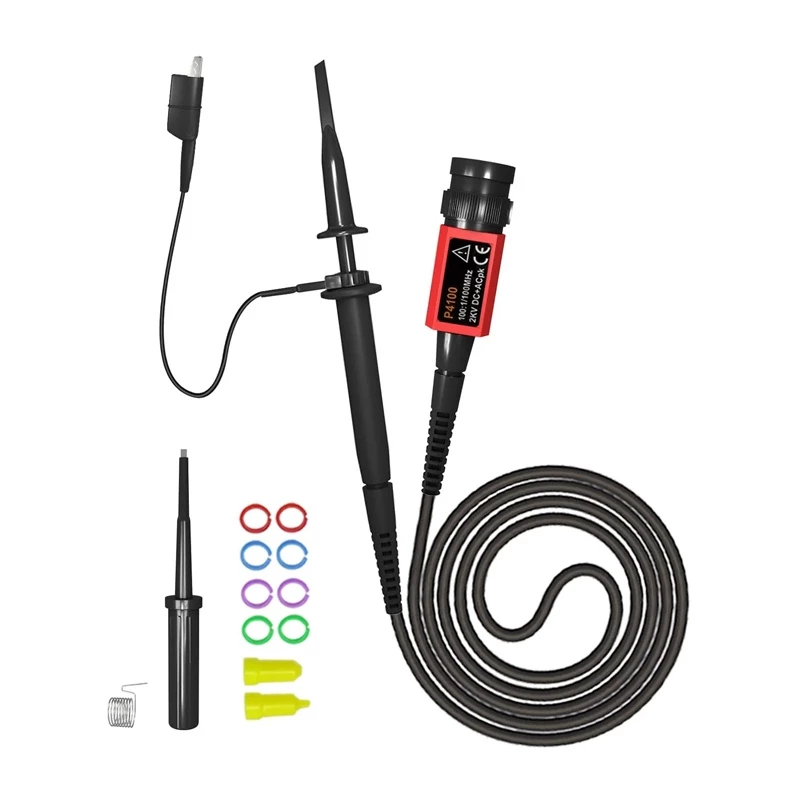

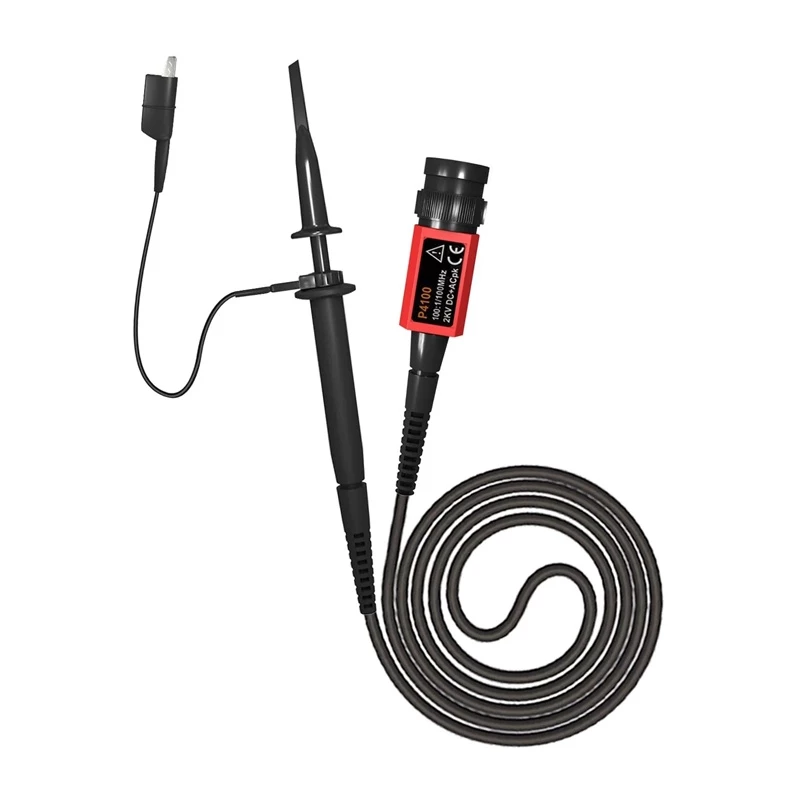

FNIRSI P4100 100MHz 100:1 Sonda oscyloskopowa wysokiego napięcia (4000V)

Praca z obwodami wysokiego napięcia wymaga przyrządu pomiarowego, który bezpiecznie obniży sygnał, zachowując integralność przebiegu. Pasywna sonda oscyloskopowa FNIRSI P4100 oferuje współczynnik tłumienia 100:1 i pasmo przenoszenia 100 MHz, co czyni ją niezawodnym wyborem dla inżynierów i techników, którzy potrzebują obserwować napięcia do 4000 V na standardowym wejściu oscyloskopu 1 MΩ.

Dla kogo jest przeznaczona

Ta sonda jest idealna dla profesjonalistów i hobbystów zajmujących się energoelektroniką, w tym projektowaniem zasilaczy impulsowych (SMPS), diagnostyką falowników, analizą napędów silnikowych oraz testami wysokonapięciowymi. Sprawdza się również w laboratoriach edukacyjnych, gdzie przeprowadzane są eksperymenty z wysokim napięciem.

Główne cechy

• Tłumienie 100:1 dla bezpiecznego pomiaru wysokiego napięcia
• Pasmo przenoszenia od DC do 100 MHz z szybkim czasem narastania 3,5 ns
• Obsługuje wejście do 4000 V (DC + AC szczyt)
• Wysoka rezystancja wejściowa 100 MΩ minimalizuje obciążenie obwodu
• Niska pojemność wejściowa 6 pF dla dokładnej odpowiedzi przy wysokich częstotliwościach
• Regulowany zakres kompensacji 10 pF do 35 pF do dopasowania do różnych oscyloskopów
• Standardowy złącze BNC dla uniwersalnej kompatybilności
• Lekki kabel o długości 1,2 m dla elastycznego pozycjonowania
• Dokładność tłumienia ±2%

Specyfikacje

• Typ sondy: Pasywna wysokonapięciowa
• Współczynnik tłumienia: 100:1
• Pasmo przenoszenia: DC do 100 MHz
• Maksymalne napięcie wejściowe: 4000 V (DC + AC szczyt)
• Rezystancja wejściowa: 100 MΩ (przy wejściu oscyloskopu 1 MΩ)
• Pojemność wejściowa: 6 pF
• Czas narastania: 3,5 ns
• Zakres kompensacji: 10 pF - 35 pF
• Długość kabla: 1,2 m
• Typ złącza: BNC
• Dokładność tłumienia: ±2%
• Temperatura pracy: 0°C do 50°C
• Wilgotność pracy: 0-80% RH (bez kondensacji)
• Długość przewodu uziemiającego: 15 cm

Wskazówki

Przed włączeniem obwodu zawsze bezpiecznie podłącz przewód uziemiający. Ustaw wejście oscyloskopu na 1 MΩ i wykonaj regulację kompensacji niskiej częstotliwości, aby dopasować sondę do oscyloskopu. Przed każdym użyciem sprawdź sondę i kabel pod kątem uszkodzeń, zwłaszcza podczas pracy z napięciem powyżej 1000 V.
