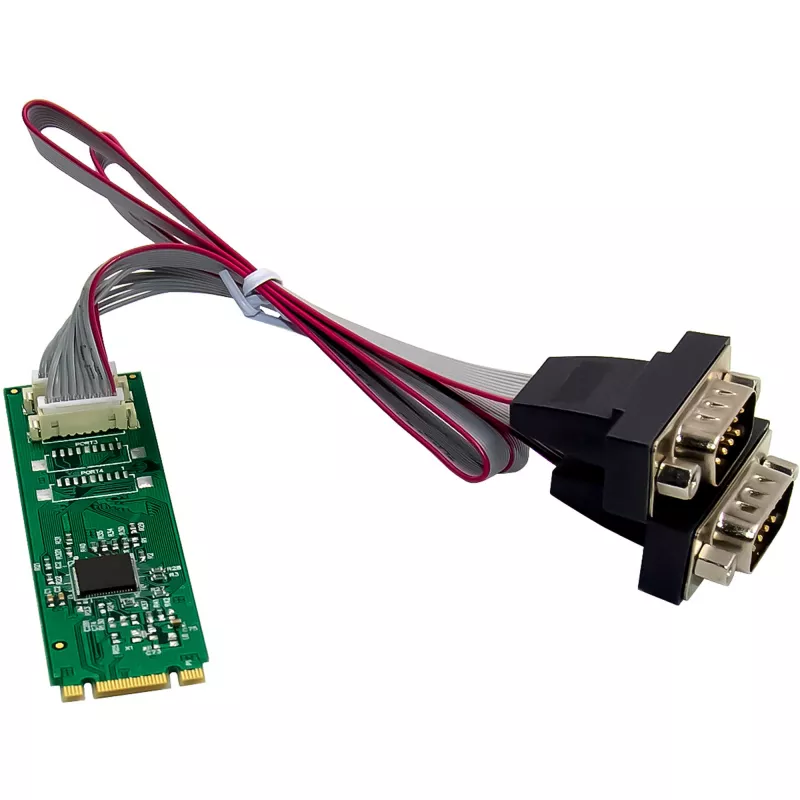

InLine 76660X Wewnętrzny adapter szeregowy M.2 Męski 4 Gbit/s

Kompaktowy konwerter M.2 na 2x RS-232 do zastosowań szeregowych
Interfejs PCIe 2.0 (5 GT/s) dla niezawodnej i szybkiej transmisji danych
Zintegrowany kontroler ASIX AX99100 z obsługą zgodności z UART 16C950
Dwa porty szeregowe DB9-9pin do zastosowań przemysłowych i komunikacji szeregowej
Wbudowany wskaźnik LED do wyświetlania aktywności operacyjnej
Nie wymaga dodatkowego sterownika

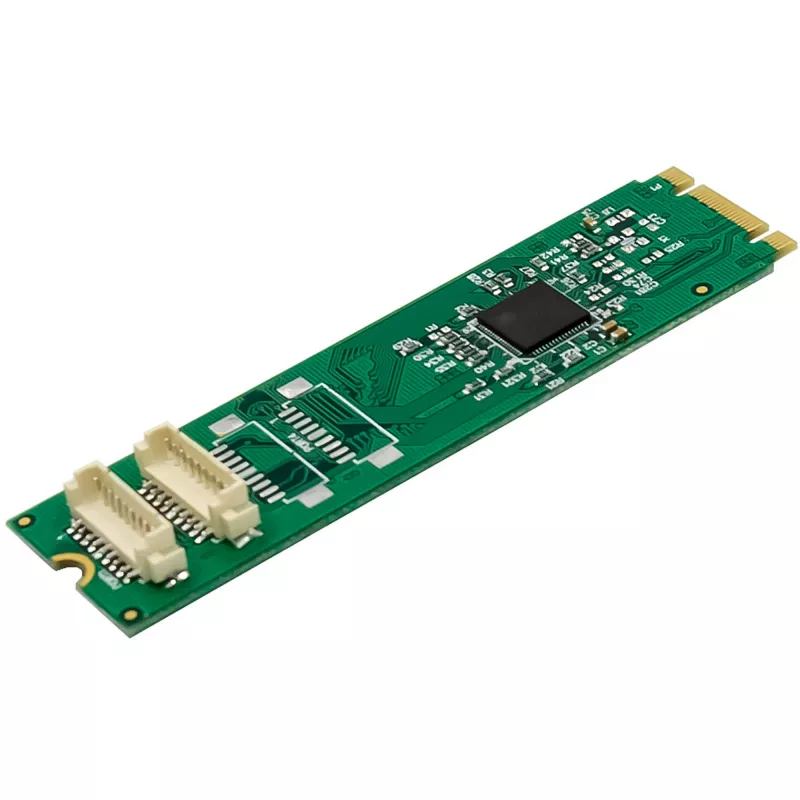

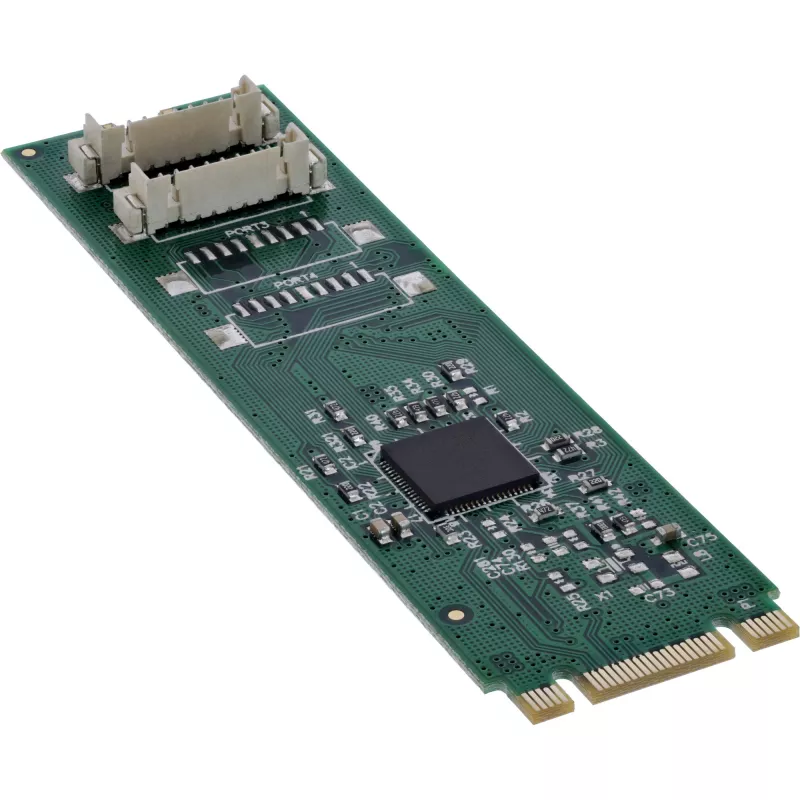

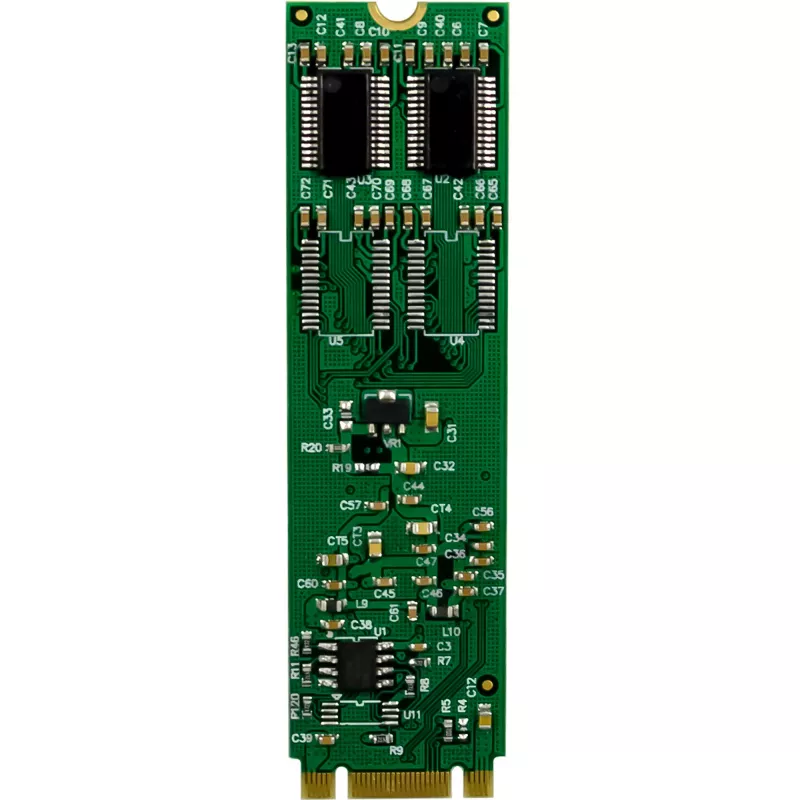

Karta interfejsowa InLine® M.2 na 2x złącze szeregowe 9-pin oferuje kompaktowe i wydajne rozwiązanie do rozszerzenia systemu o dwa szeregowe interfejsy RS-232 DB9. Adapter wykorzystuje interfejs PCIe 2.0 (5 GT/s) i integruje kontroler ASIX AX99100, który jest zgodny z UART 16C950, umożliwiając niezawodną i elastyczną komunikację szeregową.
Z maksymalną szybkością transmisji do 1 Mb/s, karta jest idealna do zastosowań przemysłowych, systemów wbudowanych i urządzeń sterujących szeregowo. Automatyczne wykrywanie konfiguracji linii zapewnia bezproblemową integrację z systemem.
Zasilanie jest dostarczane bezpośrednio przez gniazdo M.2 (3,3 V), więc nie jest wymagane dodatkowe podłączenie zasilania. W zestawie znajdują się dwa niskoprofilowe wsporniki gniazd do elastycznego użytkowania karty w różnych obudowach.
Dane techniczne:

Typ magistrali i PCIe: M.2 PCIe end-point controller (jednoliniowy, PCIe 2.0 5 GT/s)
Połączenie – interfejsy:
1 x gniazdo M.2 59-pin (klucz B+M)
2 x złącze szeregowe RS-232 DB9 (9-pin)

Kontroler/układ: ASIX AX99100
Interfejsy szeregowe:
Maksymalna szybkość transmisji: do 1 Mb/s
Bity danych: 5, 6, 7, 8, 9 bitów
Kontrola przepływu: Brak, Xon/Xoff, RTS/CTS
Parzystość: parzysta, nieparzysta, brak, znacznik, pusta
Bufor FIFO: 256 bajtów

Temperatura pracy: -40 °C do +85 °C
Wymiary: 22 mm x 80 mm (płytka M.2)

Cechy:

Automatyczne wykrywanie konfiguracji linii podczas uruchamiania
Wbudowany wskaźnik LED do wyświetlania aktywności odczytu/zapisu
Zasilanie przez gniazdo M.2 (3,3 V)
Obsługa zdalnego wybudzania, zarządzania energią i DMA
Nie wymaga dodatkowego sterownika

Wymagania systemowe:Sprzęt:

Komputer z wolnym gniazdem M.2 (klucz B+M obsługujący PCIe)
Płyta główna z PCI Express 2.0 lub wyższym

Obsługiwane systemy operacyjne:

Windows: 11, 10, 8.1, 8, 7, Vista, XP
Linux: od jądra 2.6.31

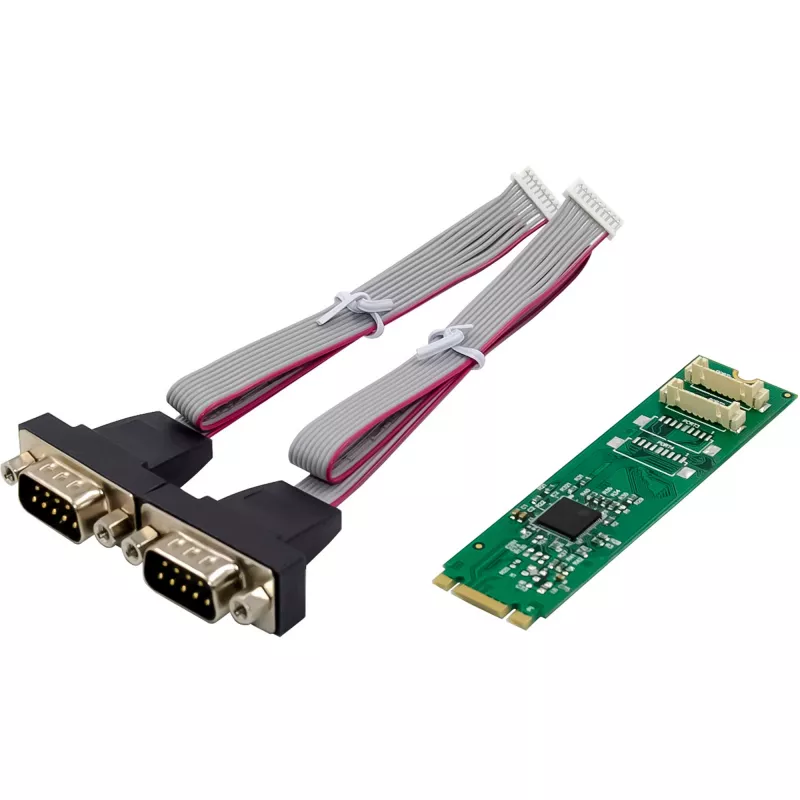

Zawartość zestawu:

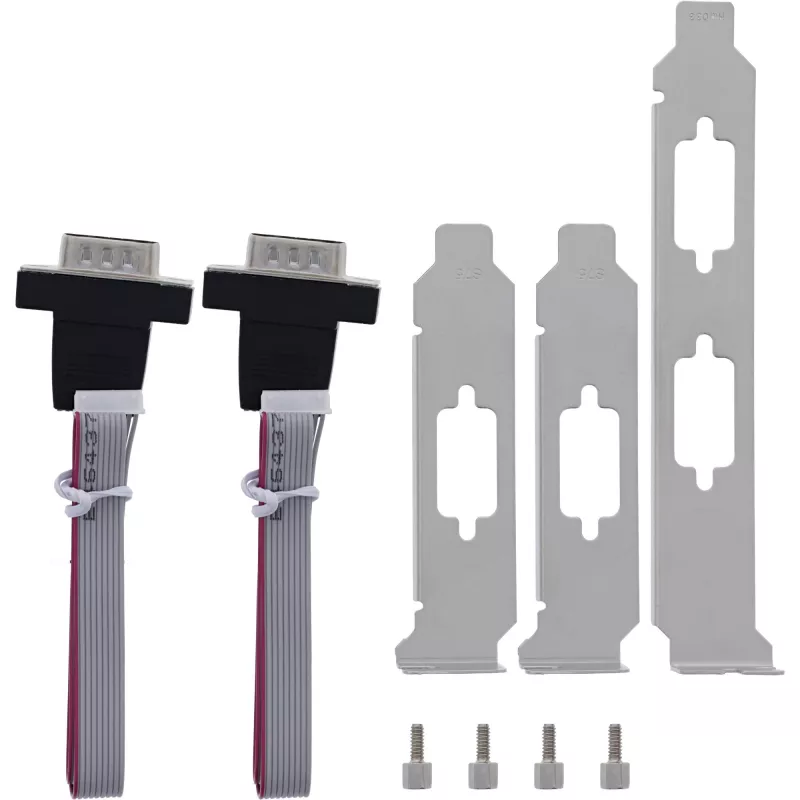

1 x karta interfejsowa InLine® M.2 na 2x złącze szeregowe 9-pin
2 x niskoprofilowe wsporniki gniazd
1 x wysokoprofilowy wspornik gniazda
2 x kabel szeregowy DB9-9pin (długość 20 cm)
4 x śruby
1 x płyta CD ze sterownikami
1 x instrukcja obsługi (niemiecki/angielski)
Temperatura pracy: 0° C – 55° C
Temperatura przechowywania: -40° C – 70° C
Wilgotność: 10% - 90% bez kondensacji

InLine 76660X. Interfejs hosta: M.2, Interfejs wyjściowy: Szeregowy, Płeć interfejsu hosta: Męski. Kraj pochodzenia: Tajwan. Układ: ASIX AX99100, Maksymalna szybkość transmisji danych: 4 Gbit/s. Napięcie wejściowe zasilania: 3,3 V. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Obsługiwane systemy operacyjne Linux: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Obsługiwane systemy operacyjne serwerowe: Windows Server 2012 R2

Jak używać

Zainstaluj InLine 76660X w wolnym gnieździe M.2 (klucz B+M) na płycie głównej obsługującej PCIe. Zabezpiecz kartę dołączoną śrubą i wybierz odpowiedni niskoprofilowy lub wysokoprofilowy wspornik dla obudowy systemu. Podłącz urządzenia szeregowe do dwóch portów DB9 za pomocą dostarczonych kabli DB9. Adapter pobiera zasilanie z gniazda M.2; nie jest wymagane zewnętrzne podłączenie zasilania. W obsługiwanych systemach operacyjnych (Windows 11–XP i Linux jądro 2.6.31 lub nowsze) urządzenie jest rozpoznawane bez dodatkowych sterowników.

Zalecenia

W celu niezawodnej komunikacji szeregowej używaj ekranowanych kabli DB9, jeśli to konieczne, i upewnij się, że BIOS płyty głównej hosta jest skonfigurowany do włączania punktów końcowych PCIe M.2. Sprawdź system operacyjny
