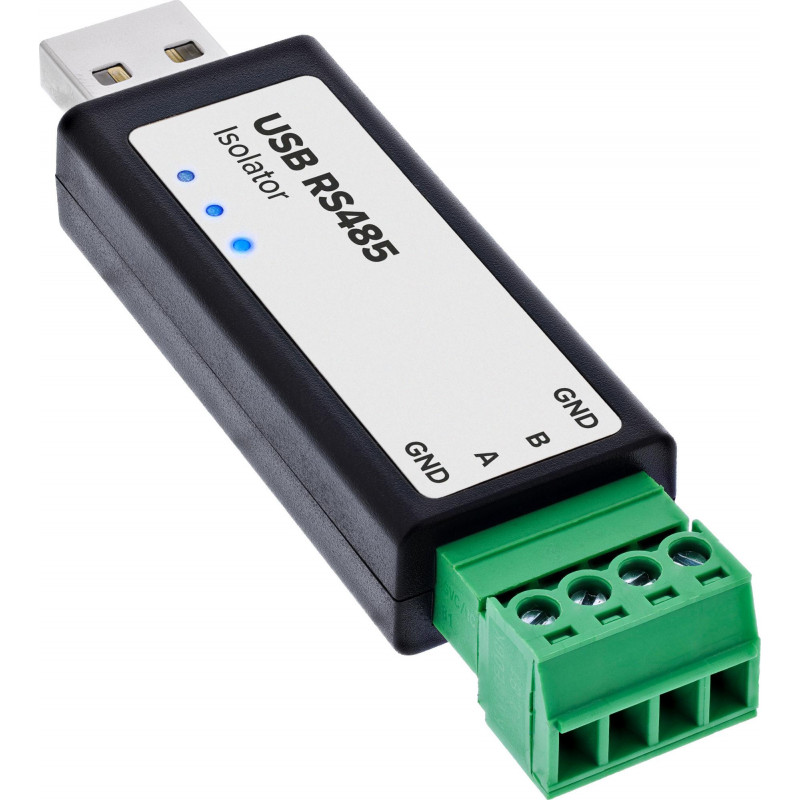

InLine® Konwerter USB na RS485 z izolatorem, USB-A na 4-pinowy terminal

Konwerter InLine® USB na RS485 z izolatorem łączy port USB-A komputera z urządzeniami RS485 i sieciami Modbus poprzez wirtualny port COM. Posiada izolację galwaniczną do 2,5 kV, ochronę przed przepięciami, wyładowaniami atmosferycznymi i ESD oraz zintegrowany rezystor terminujący 120 Ω zapewniający niezawodną transmisję danych.

Najważniejsze cechy

• Izolacja galwaniczna do 2,5 kV redukuje różnice potencjałów i pętle masy
• Ochrona przed przepięciami, wyładowaniami atmosferycznymi i ESD chroni przed zakłóceniami elektrycznymi
• Automatyczne przełączanie kierunku w trybie half-duplex, bez konieczności ustawień programowych
• Układ FTDI FT232RNL obsługuje prędkości transmisji od 300 do 512 000 bps
• Zintegrowany rezystor terminujący 120 Ω redukuje odbicia sygnału
• Obsługa systemów Windows XP do Windows 11, Linux, macOS i Android
• Zaciski śrubowe zapewniają bezpieczne okablowanie; dwa zaciski GND do połączeń masy lub ekranowania kabla

Specyfikacja

• Marka: InLine
• MPN: 33307D
• Typ produktu: Adapter USB na RS485
• Typ interfejsu szeregowego: RS-485
• Układ: FTDI FT232RNL
• Połączenie hosta: USB-A
• Połączenie urządzenia: terminal śrubowy RS485
• Konfiguracja pinów: GND, A, B, GND
• Prędkość transmisji: od 300 do 512 000 bps
• Tryb transmisji: half-duplex z automatycznym przełączaniem kierunku
• Maksymalna długość kabla RS485: do ok. 1,2 km
• Maksymalna długość kabla USB: do ok. 5 m
• Liczba uczestników magistrali: do 32 urządzeń na segment magistrali
• Rezystancja terminująca: zintegrowana 120 Ω
• Napięcie izolacji: do 2,5 kV
• Ochrona odgromowa: 600 W ochrona przed przepięciami i wyładowaniami atmosferycznymi
• Ochrona ESD: do 15 kV
• Ochrona USB: bezpiecznik PTC 200 mA, ochrona ESD
• Ochrona RS485: dioda TVS, diody ochronne, ochrona przed przepięciami
• Wskaźniki stanu: PWR, TXD, RXD
• Obsługiwane systemy operacyjne: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Temperatura pracy: od -40 °C do +85 °C
• Wilgotność: od 5 % do 95 % RH, bez kondensacji
• Strona B: USB-A męski
• Kraj pochodzenia: Chiny
