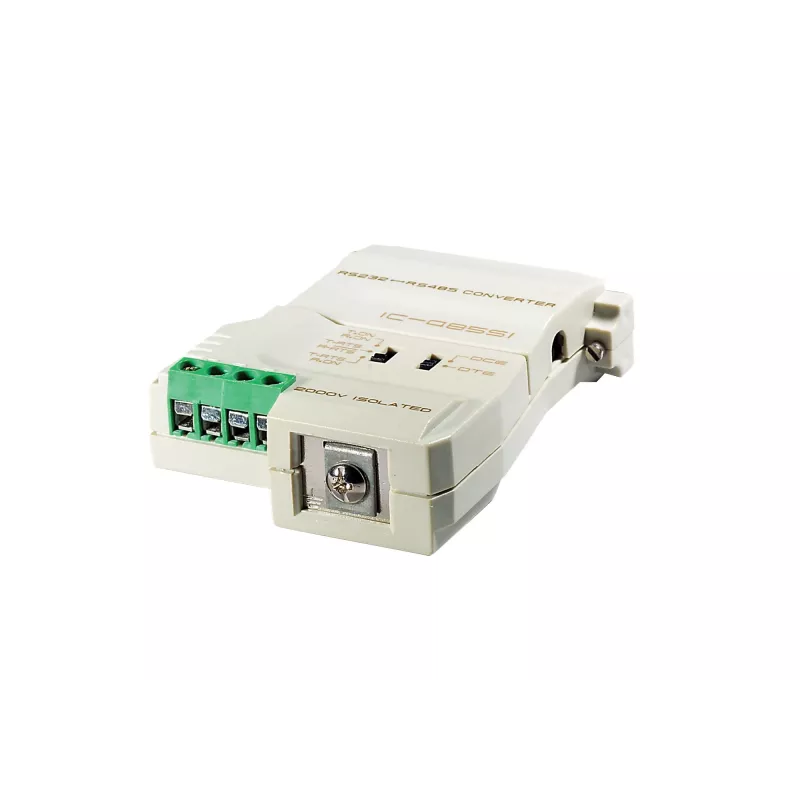

Konwerter sygnału ATEN IC485SI-AT-GG biały

IC485S to kompaktowy dwukierunkowy konwerter sygnału, który przekształca sygnały RS-232 na RS-422/RS-485 i odwrotnie, umożliwiając komunikację szeregową na duże odległości do 1200 m. Model ATEN IC485SI-AT-GG jest dostępny w kolorze białym, ma kompaktowe wymiary (54,5 mm × 79 mm × 21 mm) i niewielką wagę 0,05 kg, co zapewnia oszczędne miejsce rozwiązanie do konwersji między interfejsami szeregowymi przy zachowaniu niezawodnej transmisji danych.

Zalety

Konwerter obsługuje dwukierunkową konwersję między RS-232 a RS-422/RS-485, umożliwia komunikację na odległościach do 1200 m i pozwala na podłączenie maksymalnie 32 koncentratorów. Zawiera funkcję monitorowania, aby potwierdzić przepływ danych między podłączonymi urządzeniami, i jest dostarczany w kompaktowej, lekkiej obudowie odpowiedniej do instalacji o ograniczonej przestrzeni.

Zastosowanie

• Wydłużanie komunikacji szeregowej na duże odległości (do 1200 m)
• Integracja urządzeń RS-232 w sieciach RS-422/RS-485
• Automatyka przemysłowa i budynkowa, gdzie wymagane jest wiele koncentratorów lub węzłów (do 32 koncentratorów)
• Środowiska wymagające kompaktowych, niskoprofilowych konwerterów

Kluczowe specyfikacje

• Model: ATEN IC485SI-AT-GG (IC485S)
• Funkcja: Dwukierunkowy konwerter RS-232 ↔ RS-422/RS-485
• Maksymalna odległość: 1200 m
• Obsługa topologii: do 32 koncentratorów
• Kolor: Biały
• Wymiary (S×W×G): 54,5 mm × 79 mm × 21 mm
• Waga: 0,05 kg
• Marka: ATEN
• MPN: IC485SI-AT-GG
• EAN: 4710423772137

Sposób użycia

Podłącz urządzenie RS-232 do portu RS-232 konwertera i podłącz stronę RS-422/RS-485 do magistrali docelowej zgodnie ze schematem połączeń dla danej instalacji. Zasil konwerter zgodnie z instrukcjami producenta i zweryfikuj łącze/aktywność przy użyciu wbudowanych wskaźników monitorowania. Skonfiguruj prędkość transmisji i parametry szeregowe na podłączonych urządzeniach, aby były zgodne; konwerter wykonuje przezroczyste tłumaczenie sygnału bez dodatkowej konwersji protokołu.

Zalecenia

Aby uzyskać niezawodne łącza na duże odległości, należy używać odpowiedniego okablowania skręcanego z prawidłowym terminatorem i uziemieniem. W przypadku wdrażania wielu koncentratorów należy zaplanować adresowanie węzłów i układ kabli, aby nie przekroczyć ograniczeń sieci RS-485, a także zapoznać się z dokumentacją ATEN w celu uzyskania szczegółowych wskazówek dotyczących okablowania i instalacji.
