Kabel Adaptec ACK-I-rA-HDmSAS-4SATA-SB-.8M 0.8m

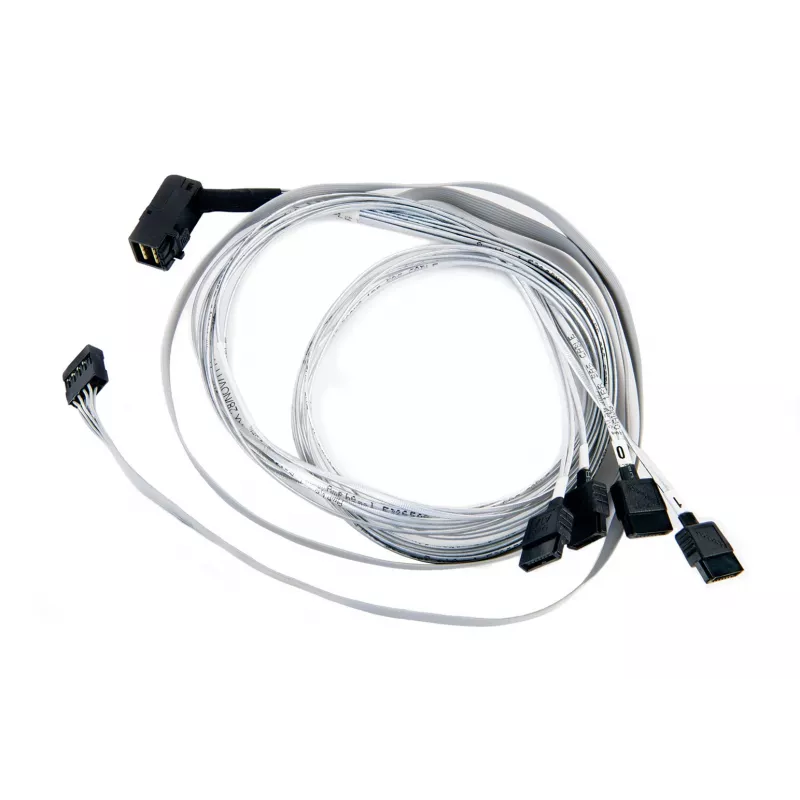

Kabel Adaptec ACK-I-rA-HDmSAS-4SATA-SB-.8M to wewnętrzny kabel wachlarzowy o długości 0,8 m z wtykiem kątowym, który przekształca złącze Mini SAS HD (SFF-8643) 4-torowe (x4) na cztery pojedyncze złącza SATA 1-torowe (x1). Kabel obsługuje sygnały sideband (SFF-8448) i jest przeznaczony do podłączania adaptera hosta SAS/SATA lub backplane’u do wielu napędów SATA w obudowie serwera lub stacji roboczej.

Zalety

Ten kabel oferuje kompaktowe, kątowe złącze HD, które oszczędza miejsce w ciasnych konfiguracjach serwerowych, oraz zapewnia cztery oddzielne połączenia SATA z jednego portu Mini SAS HD. Zintegrowana obsługa sideband utrzymuje niezbędną sygnalizację kontrolną dla kompatybilnych backplane’ów, a długość 0,8 m daje elastyczność w prowadzeniu wewnętrznym bez nadmiaru kabli. Kabel spełnia standardowe typy złączy, aby bezproblemowo współpracować z adapterami ADAPTEC i typowymi napędami SATA.

Zastosowanie

• Podłączanie adaptera hosta SAS/SATA do wielu dysków twardych SATA lub SSD
• Łączenie portu Mini SAS HD kontrolera RAID z backplane’em napędów
• Wewnętrzne prowadzenie kabli w serwerach, obudowach macierzy dyskowych lub stacjach roboczych o ograniczonej przestrzeni

Kluczowe specyfikacje

• Długość kabla: 0,8 m
• Złącze 1: Mini SAS HD (SFF-8643), kątowe, x4
• Złącze 2: Cztery złącza x1 Serial ATA (SATA)
• Sygnały sideband: obsługa SFF-8448
• Marka: ADAPTEC; MPN: 2280000-R; EAN: 760884157060

Sposób użycia

Przed instalacją kabla wyłącz system. Podłącz wtyk kątowy Mini SAS HD (SFF-8643) do portu adaptera hosta lub kontrolera, upewniając się o prawidłowej orientacji i osadzeniu. Poprowadź kabel wewnątrz obudowy, aby dotrzeć do docelowych napędów, a następnie podłącz każde złącze SATA x1 do odpowiedniego portu danych napędu. Przed ponownym włączeniem systemu sprawdź połączenia i usuń wszelkie przeszkody. Po uruchomieniu zweryfikuj wykrywanie napędów w oprogramowaniu sprzętowym kontrolera lub systemie operacyjnym.

Zalecenia

Używaj kabla tylko do połączeń wewnętrznych; unikaj nadmiernego zginania w pobliżu złączy i utrzymuj długość kabla odpowiednią do układu obudowy. Potwierdź kompatybilność kontrolera i backplane’u z adapterami wachlarzowymi SFF-8643 na 4x SATA oraz zapewnij odpowiedni przepływ powietrza i zarządzanie kablami wewnątrz obudowy.
