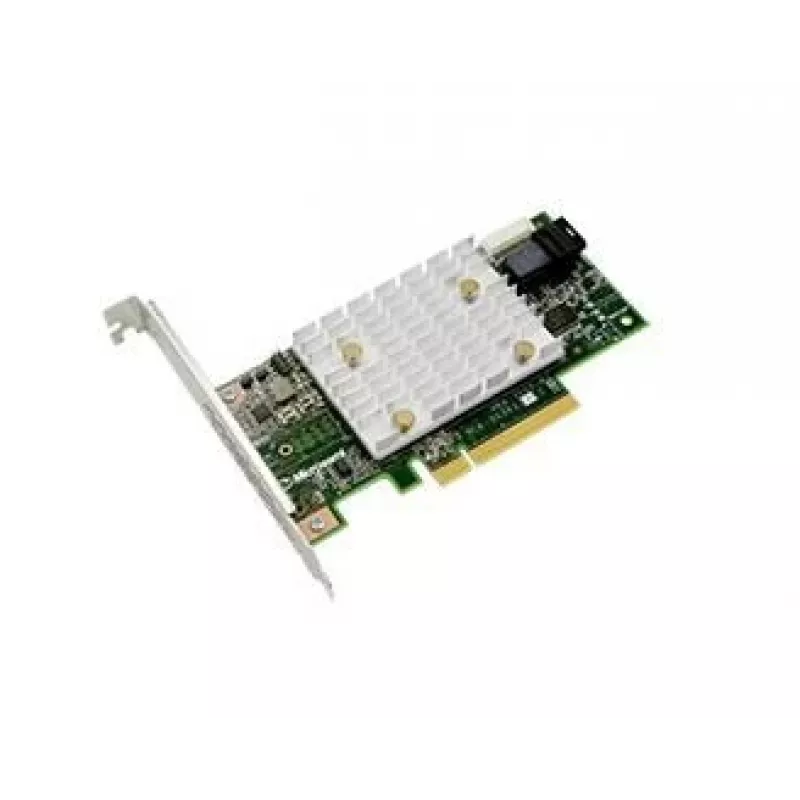

Wewnętrzny adapter Mini-SAS HD Adaptec HBA 1100-4i

Adaptec HBA 1100-4i to niskoprofilowy wewnętrzny adapter Mini-SAS HD zapewniający odporność klasy korporacyjnej dzięki stosowi Smart Storage. Oparty na kontrolerze protokołu PM8222 8x12G SmartIOC 2100 SAS/SATA, karta obsługuje do 24 napędów w rodzinie HBA 1100 i jest kompatybilna z narzędziami Microsemi HBA, RAID i ekspanderów. Adapter jest zoptymalizowany pod kątem środowisk z mieszanymi urządzeniami, w tym dysków SMR HDD, nowoczesnych dysków SSD SAS/SATA i rozwiązań pamięci masowej definiowanej programowo, oferując jednocześnie lepszą efektywność energetyczną w porównaniu z poprzednimi generacjami.

Zalety

HBA 1100-4i oferuje zmniejszone zużycie energii — oszczędność ponad 40% w porównaniu z wcześniejszymi konstrukcjami — oraz znaczące korzyści energetyczne w stosunku do konkurencyjnych produktów. Obsługuje zestawy poleceń specyficzne dla SMR (ZAC/ZBC) w celu ekonomicznego przechowywania danych ciepłych i zimnych oraz zapewnia wysoką skalowalność i interoperacyjność z istniejącymi narzędziami zarządzania i sterownikami Microsemi. Adapter zapewnia również wysoką przepustowość i niskie opóźnienia w połączeniu z dyskami SSD o niskim opóźnieniu przy użyciu sterowników SmartPQI.

Zastosowanie

• Serwery korporacyjne i hiperskalowalne wymagające wewnętrznej łączności Mini-SAS HD
• Systemy przechowywania danych ciepłych i zimnych wykorzystujące dyski SMR HDD
• Wysokowydajna pamięć masowa z dyskami SSD SAS/SATA w serwerach rack
• Platformy pamięci masowej definiowanej programowo (Microsoft Storage Spaces Direct, VMware vSAN, OpenStack Swift/Ceph)

Kluczowe specyfikacje

• Model: Adaptec HBA 1100-4i (MPN: 2293400-R, EAN: 0760884157770)
• Interfejs hosta: PCIe (obsługa PCIe Gen3)
• Interfejs wyjściowy: Mini-SAS HD, wewnętrzny
• Chipset kontrolera: PM8222 SmartIOC 2100 (8x12G SAS/SATA)
• Wydajność: do ~1,5–1,7 mln IOPS w zależności od konfiguracji; do 6,6 Gbps na linię łącznie do limitu magistrali hosta PCIe Gen3
• Porty: część rodziny HBA 1100 z opcjami do 24 portów wewnętrznych (ten model 4i to wariant 4-portowy)
• Format: karta niskoprofilowa — szerokość 132,1 mm, wysokość 68,6 mm
• Niezawodność: MTBF ~1 400 000 godzin
• Certyfikaty: CE, FCC, UL (wybrane certyfikaty)

Sposób użycia

Zainstaluj kartę HBA 1100-4i w dostępnym gnieździe PCIe na obsługiwanej platformie serwerowej i podłącz napędy wewnętrzne za pomocą kabli Mini-SAS HD do portów adaptera. Zainstaluj sterowniki systemu operacyjnego hosta SmartPQI dostarczone przez dostawcę, aby uzyskać zoptymalizowaną wydajność dysków SSD o niskim opóźnieniu, i załaduj narzędzia do zarządzania maxView w celu ujednoliconego zarządzania urządzeniami i oprogramowaniem układowym. Skonfiguruj system operacyjny lub stos pamięci masowej definiowanej programowo (na przykład Microsoft Storage Spaces Direct lub VMware vSAN) zgodnie z wytycznymi dostawcy, aby udostępnić podłączone urządzenia SAS/SATA hostowi.

Zalecenia

Używaj sterowników i aktualizacji oprogramowania układowego dostarczonych przez dostawcę, aby zapewnić optymalną wydajność i kompatybilność. W przypadku wdrożeń z wysokowydajnymi dyskami SSD preferuj wariant 24-portowy (HBA1100-24i) lub zapewnij odpowiednią przepustowość PCIe; w przypadku pamięci ciepłej/zimnej z dyskami SMR sprawdź obsługę zestawu poleceń ZAC/ZBC w swoim stosie. Trzymaj adapter w ramach obsługiwanych list systemów operacyjnych i kompatybilności sprzętowej podczas skalowania do większej liczby urządzeń.
