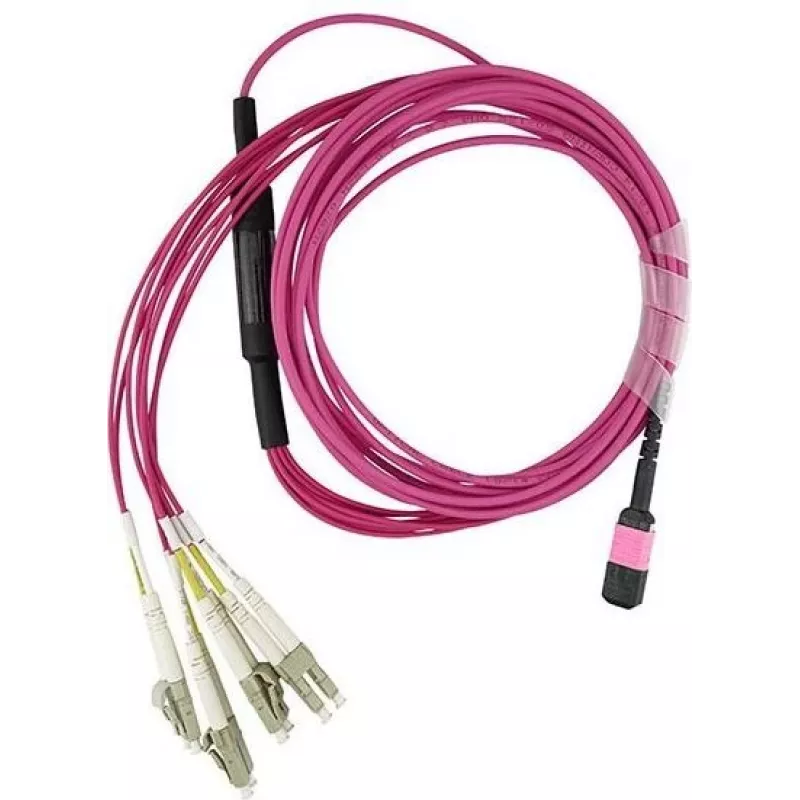

Kabel krosowy rozgałęźny BlueOptics MPO/UPC na 4×Duplex LC/UPC 7,5 m, wielomodowy OM4 G50/125 µm, 3,0 mm LSZH, 8 rdzeni, MPO bez pinów, magenta

Kabel krosowy rozgałęźny BlueOptics MPO/UPC na 4×Duplex LC/UPC, 7,5 m, to zespół światłowodowy wielomodowy OM4 (50/125 µm) zaprojektowany do łączności o wysokiej gęstości i zastosowań optyki równoległej. Kabel ma 8-rdzeniowe złącze MPO (bez pinów) na jednym końcu i cztery zakończenia duplex LC/UPC na drugim, umieszczone w elastycznej osłonie LSZH o średnicy 3,0 mm w kolorze magenta. Dostarczany z protokołem pomiarowym, ten kabel rozgałęźny obsługuje połączenia szkieletowe i krótkodystansowe łącza równoległe, takie jak wdrożenia 40G i 100G w środowiskach centrów danych.

Zalety

Ten kabel oferuje kompaktową łączność równoległą, która upraszcza przejścia między liniami szkieletowymi opartymi na MPO a sprzętem zakończonym LC. Światłowód wielomodowy OM4 zapewnia lepszą przepustowość i mniejszą dyspersję modalną w porównaniu z niższymi klasami światłowodów wielomodowych, obsługując wyższe zagregowane przepływności na krótkich dystansach. Osłona LSZH zmniejsza ryzyko emisji dymu i toksycznych gazów w instalacjach zamkniętych, a kolor magenta ułatwia szybką identyfikację wizualną łączy wielomodowych OM4. Dołączona dokumentacja pomiarowa weryfikuje wartości tłumienności wstawiennej dla niezawodnego wdrożenia.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj koniec MPO w szkielecie MPO lub porcie MPO kasety lub panelu krosowego, zapewniając prawidłową polaryzację i wyrównanie dla wariantu MPO bez pinów. Podłącz cztery pary duplex LC/UPC do docelowych transceiverów, paneli krosowych lub portów sprzętowych, sprawdzając, czy ścieżki nadawcze i odbiorcze odpowiadają oczekiwanemu mapowaniu. Poprowadź kabel LSZH o średnicy 3,0 mm, unikając ciasnych zgięć i naprężeń mechanicznych; przestrzegaj zaleceń dotyczących minimalnego promienia gięcia od producenta sprzętu. Użyj dostarczonego protokołu pomiarowego, aby potwierdzić tłumienność wstawienną i ciągłość po instalacji.

Zalecenia

Przed instalacją potwierdź polaryzację MPO (A/B lub klucz do góry/klucz w dół) wymaganą przez Twój sprzęt optyki równoległej i oznacz oba końce do przyszłej konserwacji. Utrzymuj czoła złączy w czystości i sprawdzaj za pomocą mikroskopu światłowodowego; użyj odpowiednich narzędzi czyszczących, jeśli zostanie wykryte zanieczyszczenie. Aby uzyskać najlepszą wydajność, unikaj ostrych zgięć i zabezpiecz kabel, aby zapobiec ruchom, które mogłyby naprężyć zakończenia.
