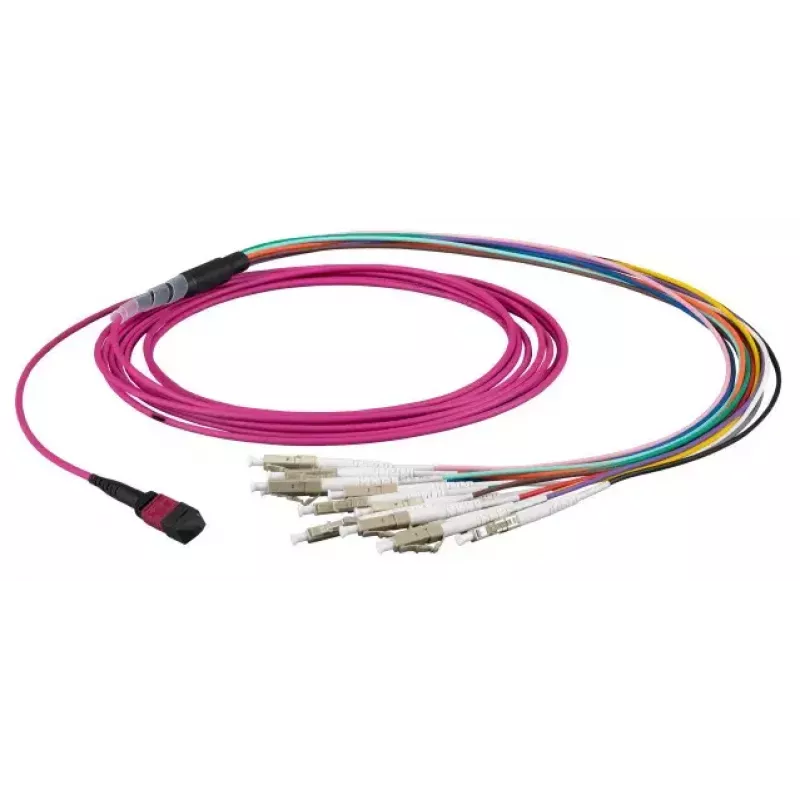

Kabel światłowodowy EFB Elektronik MTPF12LCOM3-10, OM3 wielomodowy, MTP na 12×LC, 10 m, fioletowy

EFB Elektronik MTPF12LCOM3-10 to 10-metrowy wielomodowy kabel światłowodowy typu breakout OM3, wyposażony w złącze MTP na jednym końcu i 12 złączy LC na drugim. Przy średnicy rdzenia 50 µm i włóknie wielomodowym klasy OM3, kabel ten jest przeznaczony do zastosowań w środowiskach sieciowych o dużej gęstości na krótkie odległości, takich jak połączenia międzysystemowe w centrach danych i instalacje InfiniBand. Fioletowa powłoka i kompaktowe rozmieszczenie typu breakout ułatwiają identyfikację i prowadzenie w gęsto upakowanych korytach kablowych, zachowując jednocześnie wydajność optyczną w trybie wielomodowym dla aplikacji 10/40/100 G na krótkich dystansach.

Zalety

Kabel łączy interfejs magistralny MTP z 12 indywidualnymi zakończeniami LC, umożliwiając szybkie, jednokablowe rozwinięcie do sprzętu montowanego w szafie rack lub paneli krosowych bez konieczności prowadzenia wielu pojedynczych włókien. Włókno wielomodowe OM3 o średnicy rdzenia 50 µm zapewnia wysoką przepustowość i niską dyspersję modalną dla łączy krótkiego zasięgu. Fabrycznie zmontowana konstrukcja gwarantuje spójne wyrównanie włókien, niską tłumienność wtrąceniową i skrócony czas instalacji w porównaniu z zestawami zakańczanymi w terenie. Fioletowy płaszcz zewnętrzny ułatwia zarządzanie oznaczeniami kolorystycznymi w środowiskach wielu dostawców.

Nadaje się do

• Krosowania w centrach danych między magistralami MTP a portami LC
• Połączeń przełącznik-serwer o dużej gęstości w architekturach InfiniBand lub Ethernet
• Wielomodowych łączy krótkiego zasięgu dla aplikacji 10/40/100 Gigabit
• Instalacji rozwinięć w szafach i szafkach rack, gdzie wymagana jest identyfikacja kabli

Kluczowe specyfikacje

• Typ włókna: wielomodowy OM3
• Średnica rdzenia: 50 µm
• Złącze A: MTP (wielowłóknowe push-on)
• Złącze B: 12 × duplex LC
• Długość: 10 m
• Kolor płaszcza: fioletowy
• Zastosowanie: połączenia optyczne o dużej gęstości na krótkie odległości

Sposób użycia

Poprowadź kabel typu breakout MTP-LC z magistrali MTP lub kasety do docelowego panelu krosowego lub portów sprzętu. Przed podłączeniem upewnij się, że złącza są czyste, i postępuj zgodnie z wytycznymi producenta sprzętu dotyczącymi biegunowości i mapowania włókien. Włóż złącze MTP do odpowiedniego adaptera MTP lub modułu kasetowego, a następnie podłącz złącza LC do poszczególnych portów LC. Unikaj ostrych zagięć i przymocuj kabel wzdłuż prowadnic lub koryt kablowych, aby zapobiec naprężeniom; podczas instalacji przestrzegaj minimalnego promienia gięcia określonego dla włókna wielomodowego.

Zalecenia

Używaj tego wielomodowego kabla typu breakout MTP-LC OM3 do instalacji o dużej gęstości na krótkie odległości, gdzie pojedyncza magistrala musi zostać rozdzielona na wiele połączeń LC. Sprawdź biegunowość i wyrównanie modułów w zestawach wielosegmentowych oraz wykonaj test tłumienności optycznej po instalacji, aby potwierdzić wydajność łącza.
