Kabel światłowodowy EFB Elektronik MTPF12LCOM4-1

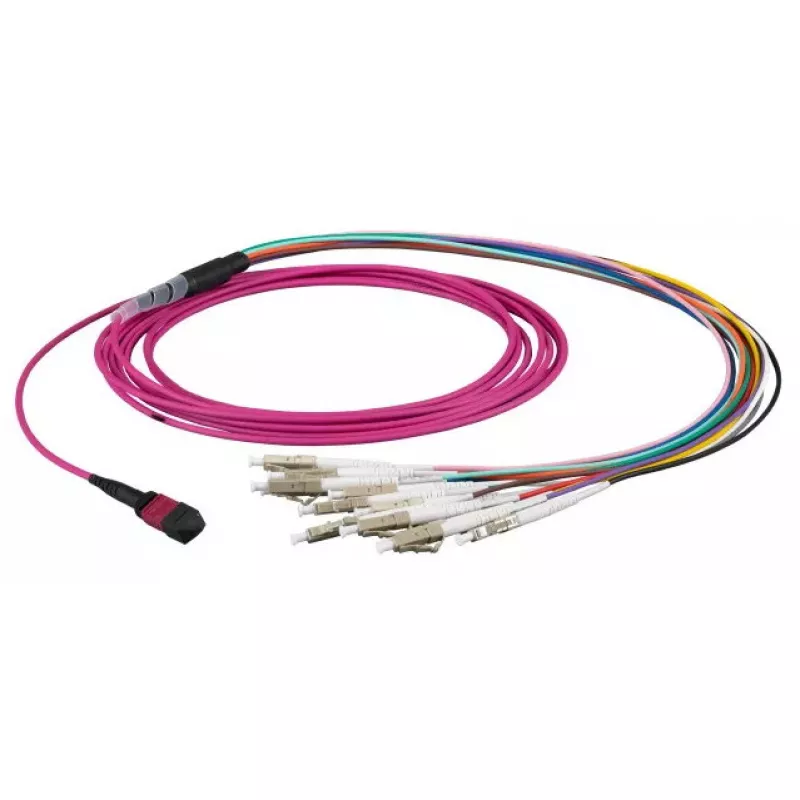

Kabel światłowodowy EFB Elektronik MTPF12LCOM4-1 o długości 1 m typu OM4 ma złącze MTP na jednym końcu i dwanaście złączy LC na drugim. Wykonany jest z wielomodowego rdzenia o średnicy 50 µm, przeznaczonego do szybkiej transmisji danych w łączach krótkiego i średniego zasięgu. Kabel zaprojektowano z myślą o niezawodnej integralności sygnału, niskiej tłumienności wtrąceniowej i stałej wydajności w gęsto upakowanych środowiskach okablowania, takich jak centra danych i szafy sieciowe w firmach.

Zalety

Konstrukcja wielomodowa OM4 z rdzeniem 50 µm zapewnia wyższą przepustowość dla zastosowań wielomodowych 10 Gbit/s i szybszych, przy jednoczesnej niskiej tłumienności. Rozgałęźnik MTP na 12×LC stanowi kompaktowe rozwiązanie magistrali w pojedynczym kablu, co upraszcza zarządzanie okablowaniem i zmniejsza liczbę złączy. Wytrzymała powłoka i konstrukcja dławika zwiększają odporność mechaniczną podczas instalacji i rekonfiguracji, pomagając zachować wyrównanie optyczne i długoterminową jakość sygnału.

Zastosowanie

• Połączenia szkieletowe i magistralne w centrach danych
• Panele krosowe o dużej gęstości i okablowanie przejściowe między przełącznikami a światłowodami
• Łącza wielomodowe krótkiego i średniego zasięgu (10 Gbit/s i szybsze)
• Farmy serwerów i sieci SAN

Kluczowe specyfikacje

• Rodzaj kabla: światłowód wielomodowy OM4
• Średnica rdzenia: 50 µm
• Długość: 1 m
• Złącze A: złącze wielowłóknowe MTP
• Złącze B: 12 złączy duplex LC
• Typowe zastosowanie: magistrala wielowłóknowa na rozgałęzienie LC do środowisk o dużej gęstości

Sposób użycia

Poprowadź kabel zgodnie z zasadami zarządzania okablowaniem w danym miejscu, unikając ostrych zagięć i miejsc narażonych na naprężenia mechaniczne. Włóż złącze MTP do odpowiedniego adaptera lub modułu MTP/MPO na panelu krosowym, upewniając się, że wypustka jest prawidłowo ustawiona i całkowicie osadzona. Podłącz złącza LC do odpowiednich portów LC w przełącznikach, transceiverach lub panelach krosowych, dbając o dopasowanie par odbiorczych i nadawczych. Po instalacji sprawdź ciągłość optyczną od końca do końca i wydajność łącza za pomocą odpowiedniego sprzętu do testowania światłowodów.

Zalecenia

Zachowaj promień zgięcia powyżej minimum podanego przez producenta, czyść złącza używając zatwierdzonych narzędzi do czyszczenia światłowodów, a zapasową długość przechowuj zwiniętą w kontrolowaną pętlę bez zagięć. Używaj tego kabla OM4 MTP - 12×LC do wielomodowych łączy o dużej gęstości, gdzie niska tłumienność wtrąceniowa i kompaktowa magistrala ułatwiają wydajne rozmieszczenie w szafach i panelach krosowych.
