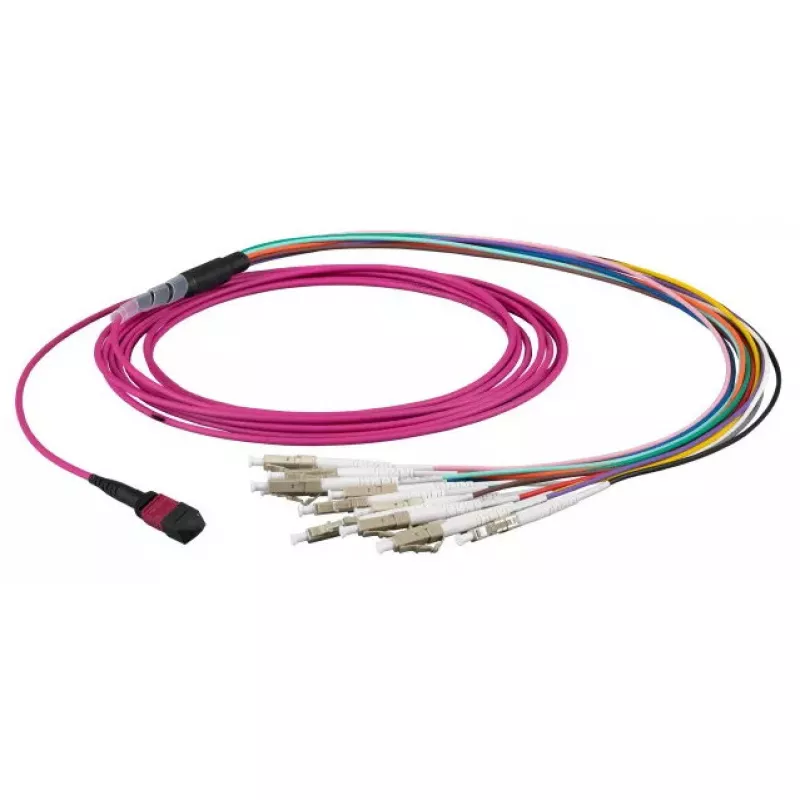

Światłowodowy kabel EFB Elektronik MTPF12LCOM4-10

Kabel EFB Elektronik MTPF12LCOM4-10 to 10-metrowy światłowód wielomodowy OM4 przeznaczony do środowisk sieciowych o wysokiej gęstości. Posiada złącze MTP na jednym końcu i 12 złączy LC na drugim, ze średnicą rdzenia 50 µm, co zapewnia szybką transmisję danych i niskie tłumienie na typowych falach stosowanych w centrach danych. Konstrukcja kabla i konfiguracja złączy umożliwiają wydajne połączenia w technice optyki równoległej oraz uporządkowane krosowanie w systemach okablowania strukturalnego.

Zalety

Ten kabel światłowodowy OM4 oferuje równowagę między zasięgiem a przepustowością dla nowoczesnych aplikacji, charakteryzując się niskimi tłumiennościami wtrąceniowymi i odbiciowymi typowymi dla fabrycznie terminowanych zestawów MTP i LC. Długość 10 m pozwala na połączenia między szafami rack lub szafkami, zachowując integralność sygnału. Konstrukcja wielomodowa jest odpowiednia do łączy o krótkim i średnim zasięgu, a przejście z MTP na LC upraszcza podłączanie od magistral o wysokiej gęstości do standardowych portów LC.

Zastosowanie

• Połączenia między urządzeniami w centrach danych i krosowanie między szafami sprzętowymi
• Połączenia przełączników i serwerów o wysokiej gęstości z wykorzystaniem optyki równoległej
• Ścieżki migracji z okablowania magistralnego do transceiverów zakończonych LC
• Łącza wielomodowe krótkiego i średniego zasięgu w sieciach korporacyjnych

Kluczowe specyfikacje

• Długość: 10 m
• Typ włókna: wielomodowy OM4 (rdzeń 50 µm)
• Złącze A: złącze MTP (żeńskie) o wysokiej gęstości
• Złącze B: 12 złączy LC (typu duplex)
• Typowe długości fal: 850 nm i 1300 nm
• Montaż: fabrycznie terminowany, z zarządzaniem polaryzacją
• Płaszcz zewnętrzny: wytrzymała powłoka do instalacji wewnętrznych

Sposób użycia

Poprowadź kabel przez ścieżkę okablowania strukturalnego między panelami dystrybucyjnymi lub szafami sprzętowymi, unikając ostrych zagięć i naprężeń. Podłącz koniec MTP do odpowiedniego portu MTP w magistrali lub kasecie, zapewniając prawidłową orientację i wyrównanie pinów. Zakończ końce LC w portach duplex LC transceiverów, paneli krosowych lub aktywnego sprzętu. Sprawdź polaryzację i wykonaj testy tłumienności wtrąceniowej oraz ciągłości po instalacji, aby potwierdzić poprawność połączeń i parametry optyczne.

Zalecenia

Przechowuj i instaluj kabel zgodnie z zalecanym przez producenta promieniem gięcia; nie przekraczaj dopuszczalnych naprężeń podczas prowadzenia. Stosuj oznaczone zarządzanie kablami i odciążenie na obu końcach. Aby uzyskać optymalną wydajność w systemach szybkiej transmisji lub optyki równoległej, potwierdź kompatybilność rodzaju i kluczowania MTP z podłączonymi modułami i wykonaj testy od końca do końca po wdrożeniu.
