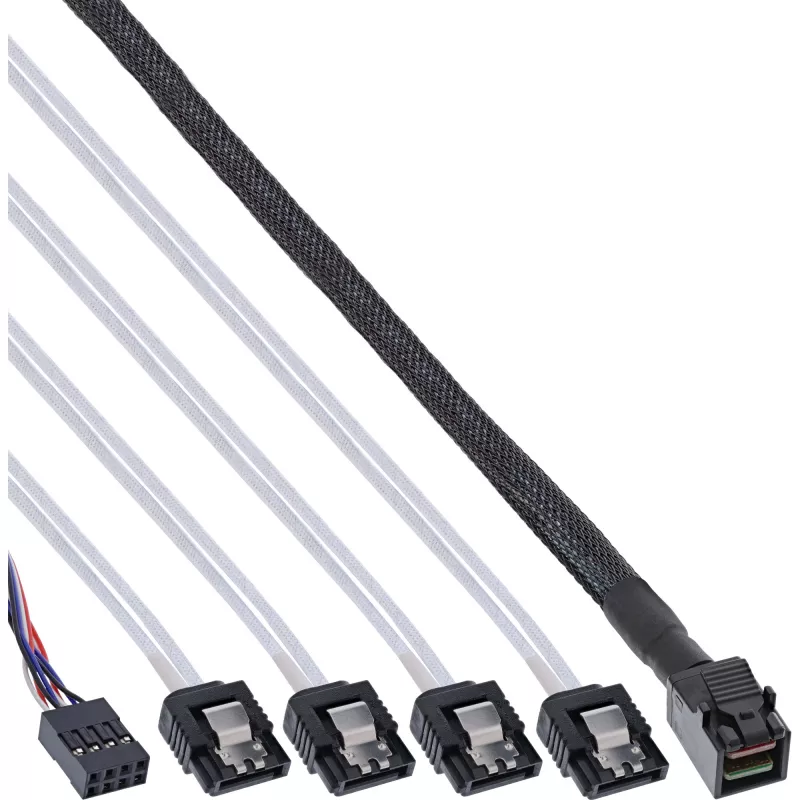

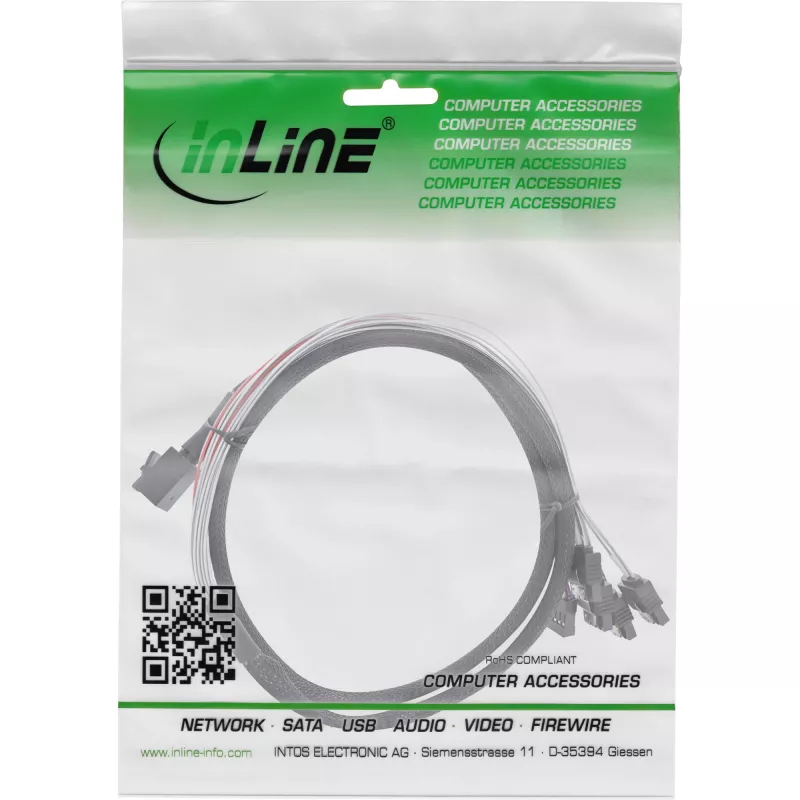

Kabel wewnętrzny InLine Mini SAS HD SFF-8643 na 4x SATA + Sideband 0,5 m

Ten wewnętrzny kabel Mini SAS HD (SFF-8643 na 4x SATA + Sideband) to kabel połączeniowy o długości 0,5 m przeznaczony do łączenia interfejsu Mini SAS HD 4i (SFF-8643) z maksymalnie czterema urządzeniami SATA. Obsługuje sygnalizację sideband do komunikacji sterującej i statusowej i jest przeznaczony do zastosowań, w których kontroler SAS lub płyta montażowa musi łączyć się z wieloma dyskami twardymi SATA lub SSD.

Zalety

Kabel zapewnia kompaktowe połączenie wewnętrzne, łącząc jedną wtyczkę SFF-8643 z czterema wtyczkami SATA, umożliwiając szybki transfer danych w systemach serwerowych i pamięciach masowych. Obsługa sideband umożliwia sygnalizację na poziomie kontrolera między urządzeniami. Długość 0,5 m utrzymuje porządek w okablowaniu wewnątrz obudowy i zmniejsza degradację sygnału w porównaniu z dłuższymi kablami wewnętrznymi.

Zastosowanie

• Podłączanie kontrolera SAS z portem Mini SAS HD (SFF-8643) do wielu dysków SATA
• Połączenia płyty montażowej z dyskami wewnątrz serwerów i obudów pamięci masowych
• Aktualizacja lub wymiana okablowania wewnętrznego w systemach RAID lub JBOD

Kluczowe specyfikacje

• Złącze A: Mini SAS HD 4i (SFF-8643)
• Złącze B: 4 × SATA
• Sideband: Obsługiwany
• Długość: 0,5 m
• Marka: InLine
• MPN: 27630A
• EAN: 4043718211791

Sposób użycia

Przed instalacją kabla wyłącz zasilanie systemu. Włóż złącze SFF-8643 do kontrolera SAS lub portu Mini SAS HD 4i płyty montażowej i poprowadź kabel do obszaru wnęk na dyski. Podłącz cztery złącza SATA do poszczególnych dysków SATA, upewniając się, że każda wtyczka jest w pełni osadzona. Po solidnym podłączeniu włącz system i sprawdź wykrywanie dysków w oprogramowaniu układowym lub systemie operacyjnym.

Zalecenia

Używaj tego kabla wewnętrznego tylko do krótkich połączeń wewnętrznych; unikaj nadmiernego zginania lub załamywania. Podczas wkładania upewnij się, że złącza są wyrównane i potwierdź kompatybilność kontrolera i dysków z połączeniami rozgałęźnymi Mini SAS HD na SATA.
