Karta interfejsu DeLOCK 95246 wewnętrzna równoległa szeregowa

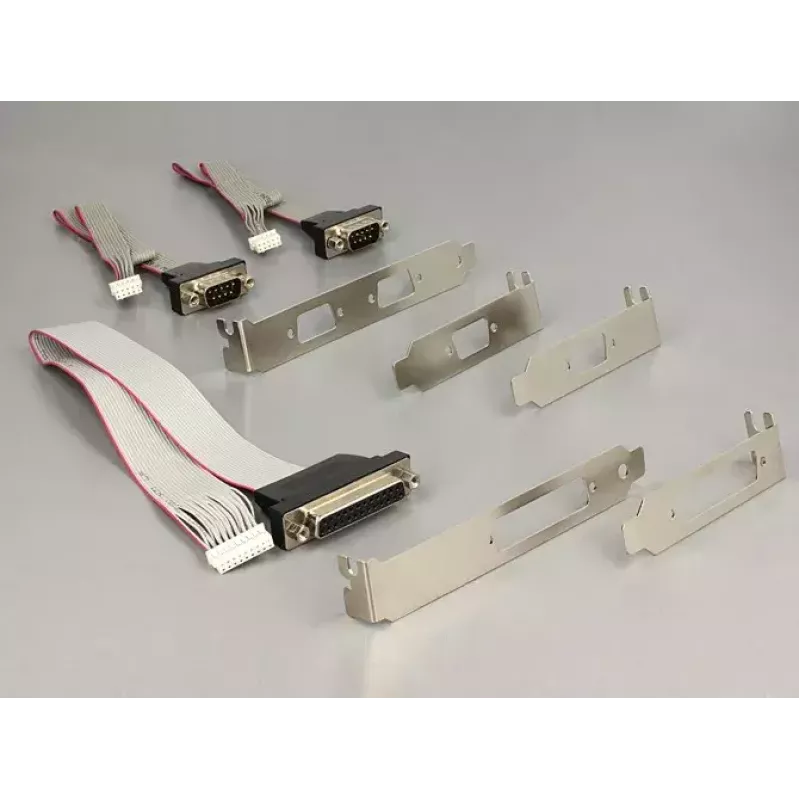

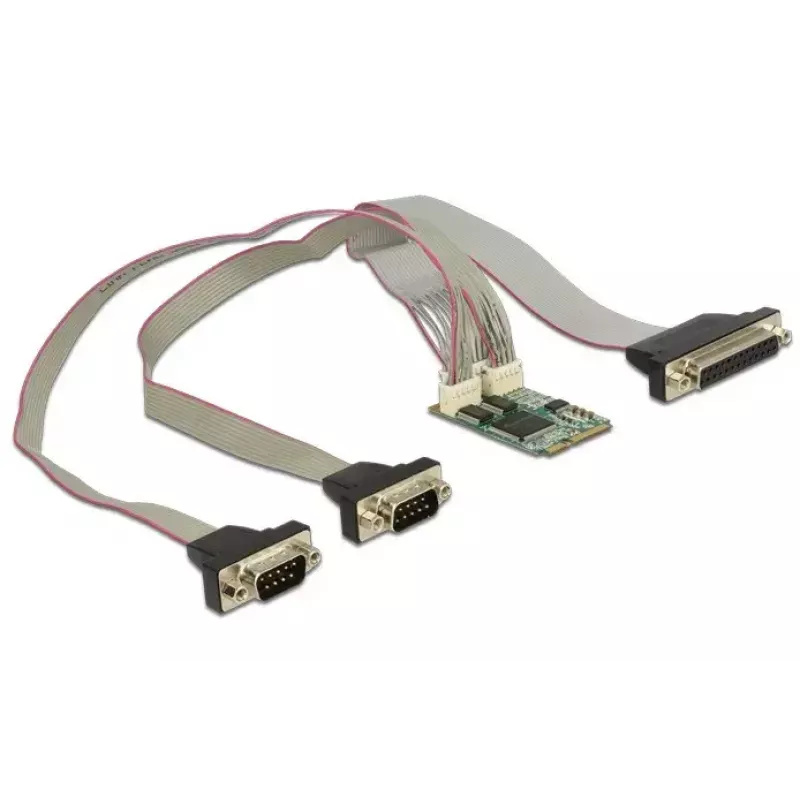

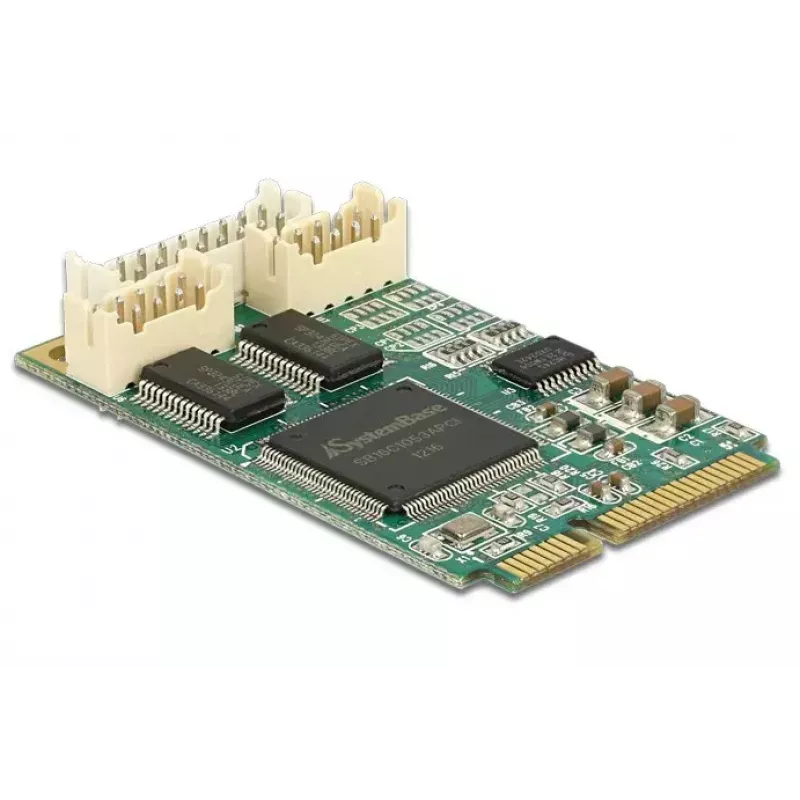

Adapter MiniPCIe DeLOCK 95246 rozszerza system o dwa dodatkowe porty szeregowe i jeden port równoległy dostępne przez wspornik slotu. Zapewnia wewnętrzne złącza 2 x 10-pinowe dla portów szeregowych i 18-pinowe dla portu równoległego na module oraz oferuje standardowy lub niskoprofilowy wspornik slotu do wyprowadzenia złączy na zewnątrz. Karta jest oparta na chipsecie Systembase SB16C1053, zgodna z formatem pełnowymiarowym MiniPCIe i interfejsem PCI Express 2.0 i obsługuje szybkość transferu danych do 921,6 Kb/s, kompatybilna z urządzeniami UART 16C550.

Zalety

Ta wewnętrzna karta interfejsu dodaje starsze złącza równoległe i szeregowe do systemów ze slotem Mini PCI Express, umożliwiając podłączenie drukarek, skanerów, modemów i innych urządzeń peryferyjnych RS-232 lub równoległych. Zestaw zawiera złącza pinowe na module oraz wybór standardowego lub niskoprofilowego wspornika slotu, co pozwala na elastyczną instalację w różnych obudowach. Obsługiwana szybkość transmisji i kompatybilność z UART 16C550 zapewniają niezawodną komunikację z szeroką gamą urządzeń.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj kartę DeLOCK 95246 w wolnym pełnowymiarowym slocie Mini PCI Express w systemie hosta zgodnie z instrukcją systemu i przymocuj wybrany wspornik slotu (standardowy lub niskoprofilowy) do obudowy. W razie potrzeby poprowadź wewnętrzne kable złączy z modułu do złączy wspornika, a następnie dokręć nakrętki na kablach zewnętrznych (DB9 lub równoległych), aby zapewnić bezpieczne połączenie. Po instalacji sprzętowej uruchom system i zainstaluj niezbędne sterowniki, aby system operacyjny rozpoznał porty szeregowe i równoległe.

Zalecenia

Upewnij się, że system hosta obsługuje pełnowymiarowe karty Mini PCIe i że sterowniki dla chipsetu SB16C1053 lub ogólne sterowniki UART kompatybilne z 16C550 są dostępne dla Twojego systemu operacyjnego. Używaj ekranowanych kabli do długich połączeń szeregowych i zabezpieczaj złącza DB9 za pomocą dołączonych nakrętek, aby zapobiec przypadkowemu rozłączeniu.
