Karta interfejsu InLine 76619F — akcesorium do łączności szeregowej/równoległej

Niezawodna komunikacja szeregowa:Dwa niezależne porty RS-232 umożliwiają podłączanie klasycznych urządzeń peryferyjnych do nowoczesnych systemów PCIe.
Stabilny transfer danych nawet pod dużym obciążeniem: 256-bajtowe bufory FIFO dla danych nadawczych i odbiorczych zapewniają nieprzerwaną komunikację.
Wszechstronna kompatybilność: Obsługuje prędkości transmisji do 921 600 bps oraz typowe sygnały RS-232 – idealne do zastosowań przemysłowych, techniki sterowania i IT.
Elastyczna integracja systemowa:Dzięki standardowym i niskoprofilowym śledziom montażowym pasuje do kompaktowych komputerów przemysłowych i systemów desktopowych.
Szeroka kompatybilność z systemami operacyjnymi:Wsparcie dla Windows w wersjach 7 i nowszych, aktualnych serwerów Windows oraz Linux od jądra 2.6.30 – w zestawie płyta CD ze sterownikami.

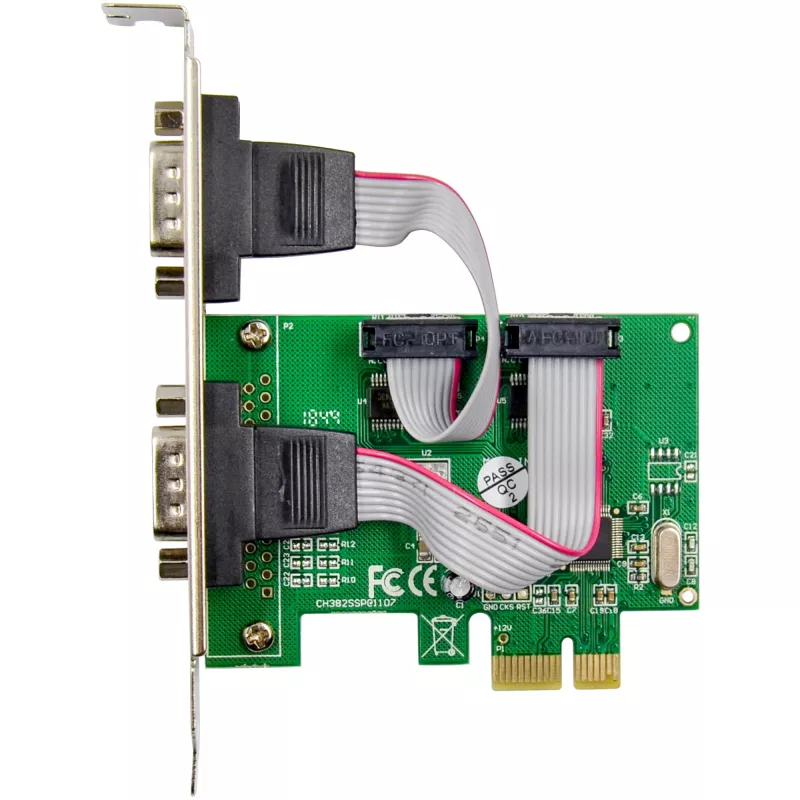

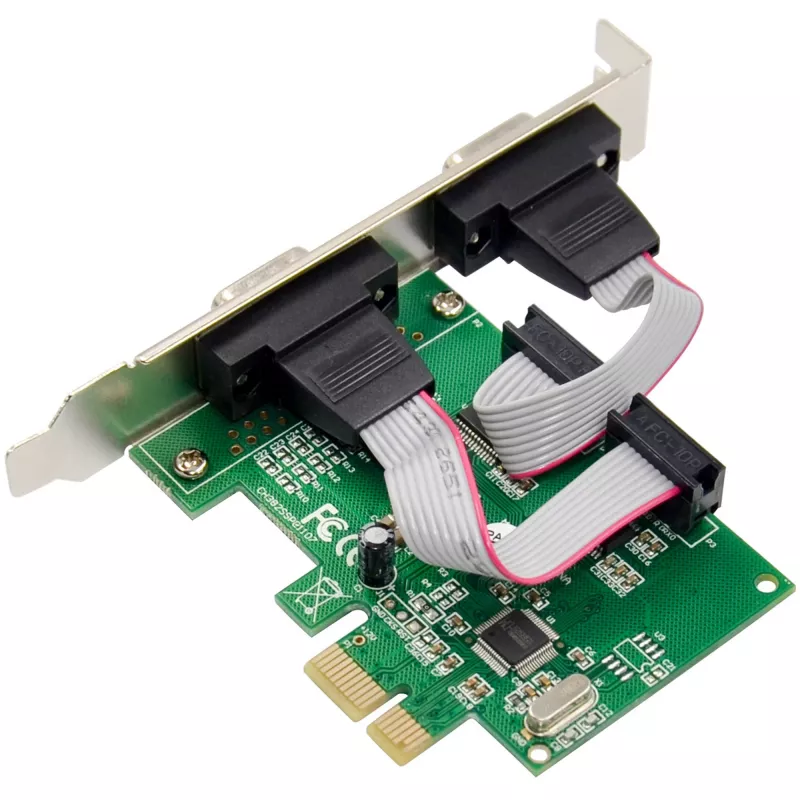

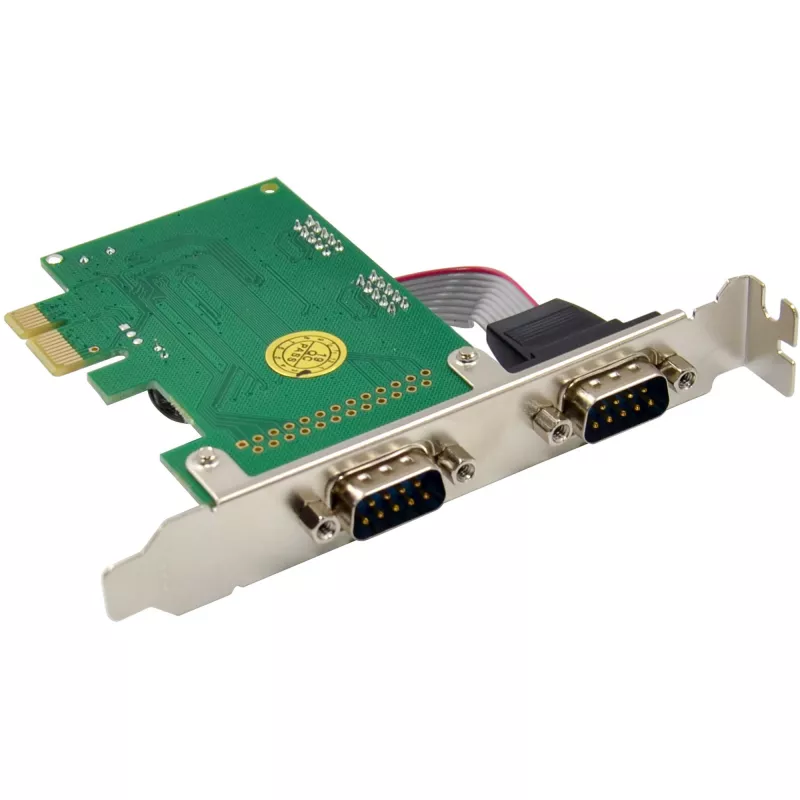

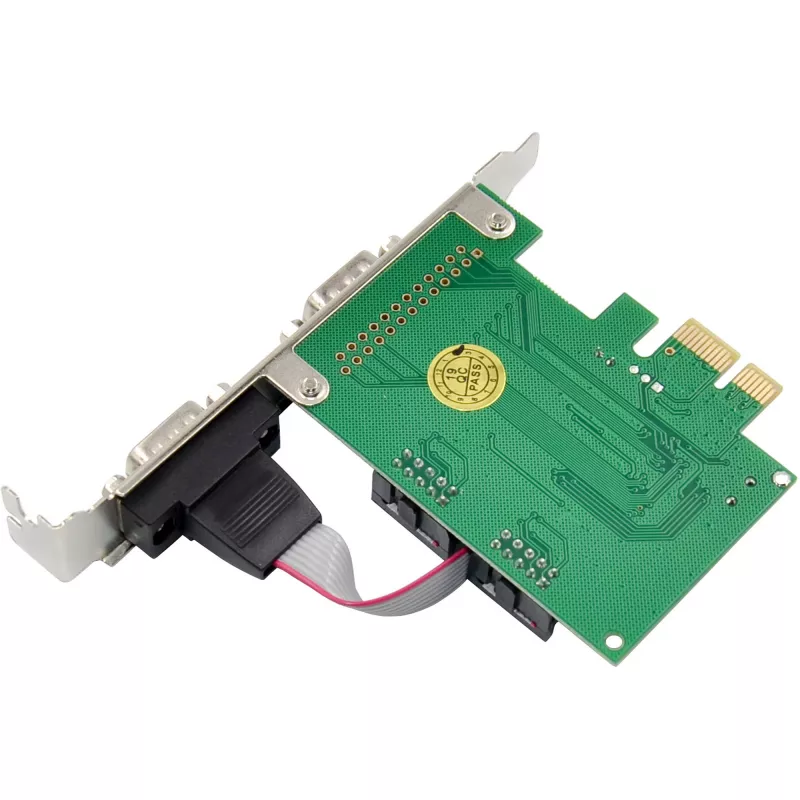

Karta InLine® PCIe 2-Port RS-232 to profesjonalne rozwiązanie do rozbudowy nowoczesnych komputerów o klasyczne interfejsy szeregowe. Wyposażona w dwa złącza D-Sub 9, karta zapewnia niezawodną komunikację RS-232 za pośrednictwem kontrolera CH382L. Jest to idealny wybór, szczególnie do zastosowań przemysłowych, inżynierii mechanicznej lub podłączania urządzeń pomiarowych i sterujących.
Dzięki elastycznie regulowanym prędkościom transmisji od 50 do 921 600 bps oraz rozbudowanym zestawom sygnałów (TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI), karta jest niezwykle wszechstronna. Zintegrowany 256-bajtowy bufor FIFO zapewnia stabilną i wydajną transmisję danych – nawet przy ciągłej komunikacji lub dużych wolumenach danych.

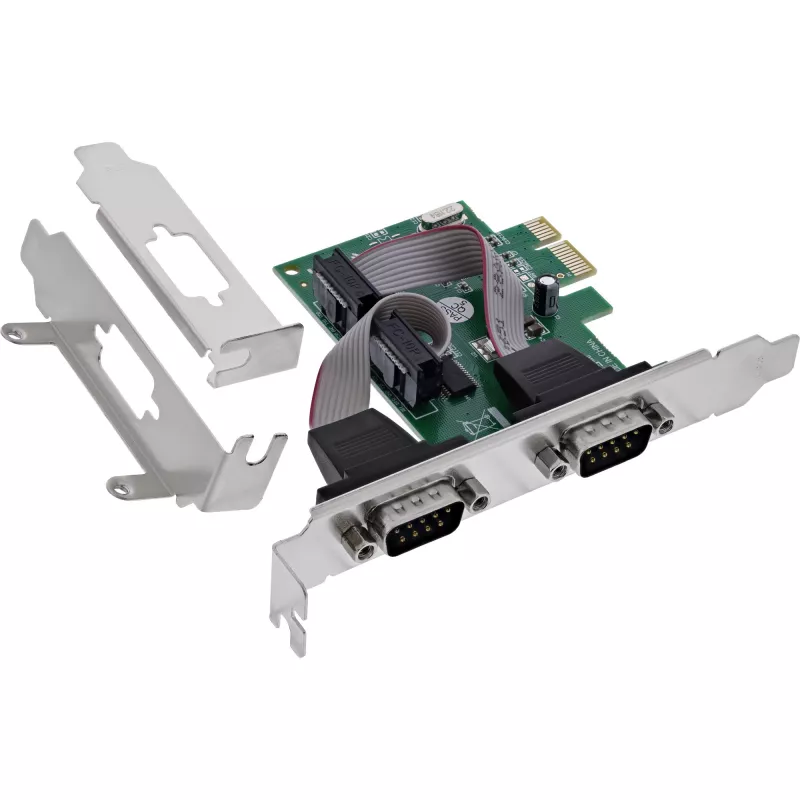

Interfejs PCIe x1 umożliwia łatwą integrację z nowoczesnymi systemami i jest wstecznie kompatybilny ze starszymi wersjami PCIe. Dołączona niskoprofilowa śledź montażowa pozwala na instalację karty zarówno w obudowach standardowych, jak i kompaktowych. Dodatkowa ochrona ESD do ±15 kV chroni podłączone urządzenia przed wyładowaniami elektrostatycznymi.
Stery do systemów Windows (7 do 11, Server od 2008 R2) oraz wsparcie dla Linux od jądra 2.6.30 dopełniają całości pakietu. Dzięki stabilnej konstrukcji, szerokiej kompatybilności z systemami operacyjnymi i profesjonalnym funkcjom, karta ta jest niezawodnym narzędziem dla każdego, kto polega na klasycznej komunikacji szeregowej.
Dane techniczne

Standard PCIe: PCIe v1.1 x1 linia (kompatybilny z PCIe 2.0 i nowszymi)
Złącza: 2x RS-232, złącze D-Sub 9 (męskie)
Chipset: CH382L
Prędkości transmisji: 50 do 921 600 bps (prędkość transferu na sekundę)
Bufor FIFO: 256 bajtów dla danych nadawczych i odbiorczych (stabilna transmisja przy wysokich prędkościach)
Zestawy sygnałów: TXD, RXD, RTS, CTS, DTR, DSR, DCD, RI
Tryb transmisji: Dupleks pełny
Bity danych: 5, 6, 7 lub 8 bitów (w zależności od podłączonego urządzenia)
Bity stopu: 1 lub 2 (oznaczające koniec transmisji)
Parzystość: Brak, parzysta, nieparzysta, znacznik, spacja (ustawienia kontroli komunikacji szeregowej)
Ochrona ESD: do ±15 kV
Temperatura pracy: 0 °C do 55 °C
Temperatura przechowywania: -40 °C do 70 °C
Maksymalna wilgotność: 90%, bez kondensacji

Obsługiwane systemy operacyjne

Windows 7 / 8 / 8.1 / 10 / 11
Windows Server 2008 R2 i nowsze
Linux od jądra 2.6.30

Zawartość zestawu

1x karta InLine PCIe 2-port RS-232, 2x złącza D-Sub 9
2x niskoprofilowa śledź montażowa
1x płyta CD ze sterownikami
1x instrukcja obsługi niemiecki/angielski

InLine 76619F. Interfejs hosta: PCIe, Interfejs wyjściowy: Szeregowy, Płeć interfejsu hosta: Męski. Zastosowanie: PC, Kraj pochodzenia: Tajwan. Chipset: CH382L, Prędkość transmisji: 921.6 Kbit/s, FIFO (First In, First Out): 256 B. Obsługiwane systemy operacyjne Windows: Windows 10, Windows 11, Windows 7, Windows 8, Windows 8.1, Windows XP, Obsługiwane systemy operacyjne Linux: Kernel 2.6, Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4,..., Obsługiwane serwerowe systemy operacyjne: Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2013, Windows.... Szerokość: 85 mm, Głębokość: 85 mm, Wysokość: 20 mm

Sposób użycia

Zainstaluj kartę w wolnym gnieździe PCIe x1 (lub kompatybilnym większym gnieździe) wewnątrz obudowy komputera i zamocuj odpowiednią śledź dla obudów standardowych lub niskoprofilowych. Podłącz urządzenia szeregowe za pomocą standardowych kabli DB9 do dwóch złączy D-Sub 9. Zainstaluj sterowniki z dołączonej płyty CD lub pobierz aktualne sterowniki dla Windows (7 i nowsze, Server 2008 R2 i nowsze) lub jądra Linux od 2.6.30 wzwyż. Skonfiguruj parametry portu szeregowego (prędkość transmisji, bity danych, bity stopu, parzystość, kontrolę przepływu) w systemie operacyjnym lub aplikacji, aby dopasować do podłączonego urządzenia.

Zalecenia

Używaj ekranowanych kabli DB9 i włącz sprzętową kontrolę przepływu (RTS/CTS) podczas pracy z wysokimi prędkościami transmisji lub ciągłymi strumieniami danych. Sprawdź ustawienia parzystości i bitów stopu, aby dopasować je do starszych urządzeń i zachowaj środki ostrożności ESD podczas podłączania lub odłączania urządzeń.
