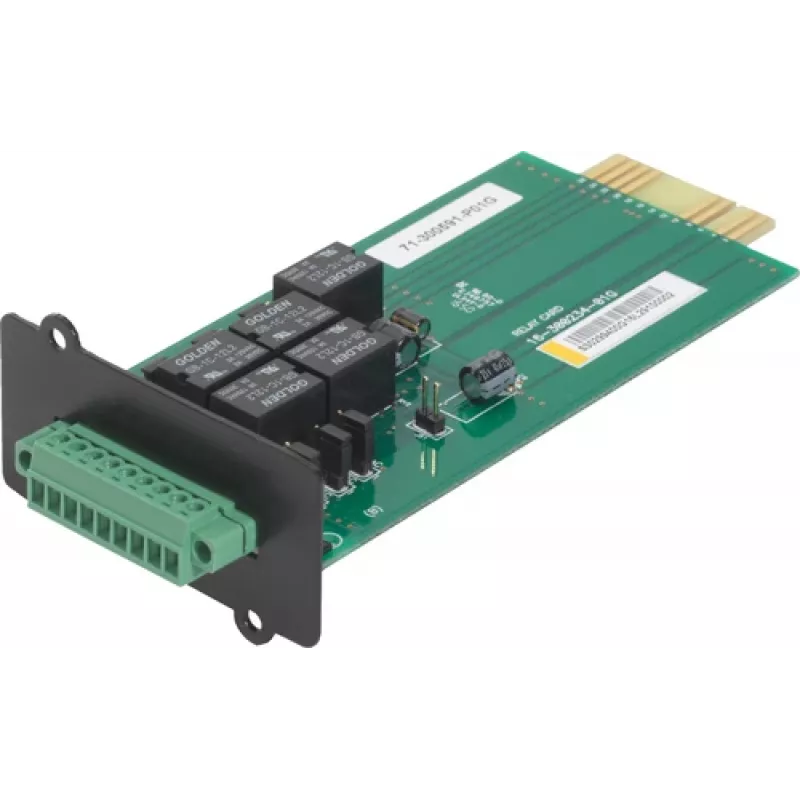

Karta interfejsu ONLINE USV-Systeme DWAS400DC

Karta AS400 / przekaźnikowa (ONLINE USV-Systeme DWAS400DC) to wewnętrzna karta interfejsu, która umożliwia bezpotencjałową wymianę sygnałów między kompatybilnymi zasilaczami UPS a zewnętrznym sterownikiem. Zapewnia szeregowe wyjście interfejsu do wysyłania i odbierania sygnałów stanu, w tym możliwość wydawania poleceń wyłączenia do podłączonych systemów UPS, takich jak ZINTO i XANTO.

Zalety

Karta interfejsu oferuje niezawodne, wewnętrznie montowane połączenie przekaźnikowe zapewniające wyraźne oddzielenie obwodów sterowania od elektroniki UPS. Zaprojektowana do współpracy z modelami ONLINE USV-Systeme ZINTO, XANTO i DWAS400DC, upraszcza integrację i identyfikację dzięki zielonej obudowie. Karta obsługuje zarówno raportowanie stanu z UPS, jak i pilotów wyłączaniem ze sterownika.

Zastosowanie

• Integracja sygnałów stanu UPS z kontrolerami zarządzania budynkiem lub automatyki
• pilotów wyłączaniem jednostek ONLINE USV-Systeme ZINTO i XANTO
• Aplikacje wymagające galwanicznie izolowanej (bezpotencjałowej) sygnalizacji między UPS a sprzętem zewnętrznym

Kluczowe dane techniczne

• Producent: ONLINE USV-Systeme
• Model / MPN: DWAS400DC
• Kompatybilne modele UPS: ZINTO, XANTO, DWAS400DC
• Funkcja: bezpotencjałowy przekaźnik / szeregowe wyjście interfejsu dla sygnałów stanu i wyłączenia
• EAN: 4026908003895

Sposób użycia

Zainstaluj kartę przekaźnikową w przeznaczonym do tego wewnętrznym gnieździe kompatybilnego urządzenia ONLINE USV-Systeme, postępując zgodnie z instrukcją instalacji producenta UPS. Podłącz styki bezpotencjałowe lub wyjście szeregowe do zewnętrznego sterownika lub wejścia BMS zgodnie ze schematem połączeń sterownika. Skonfiguruj sterownik do interpretacji przychodzących sygnałów stanu lub do wysyłania polecenia wyłączenia; zweryfikuj poprawną polaryzację sygnału i przetestuj działanie po instalacji.

Zalecenia

Używaj karty wyłącznie z określonymi kompatybilnymi modelami UPS (ZINTO, XANTO, DWAS400DC) i przestrzegaj instrukcji bezpieczeństwa zawartych w instrukcji obsługi UPS. Upewnij się, że okablowanie jest wykonywane przez wykwalifikowany personel oraz sprawdź izolację i napięcia sygnałów przed podłączeniem innego sprzętu.
