Karta interfejsu szeregowego InLine 4-portowa 9-stykowa PCIe PCI-Express 76623C

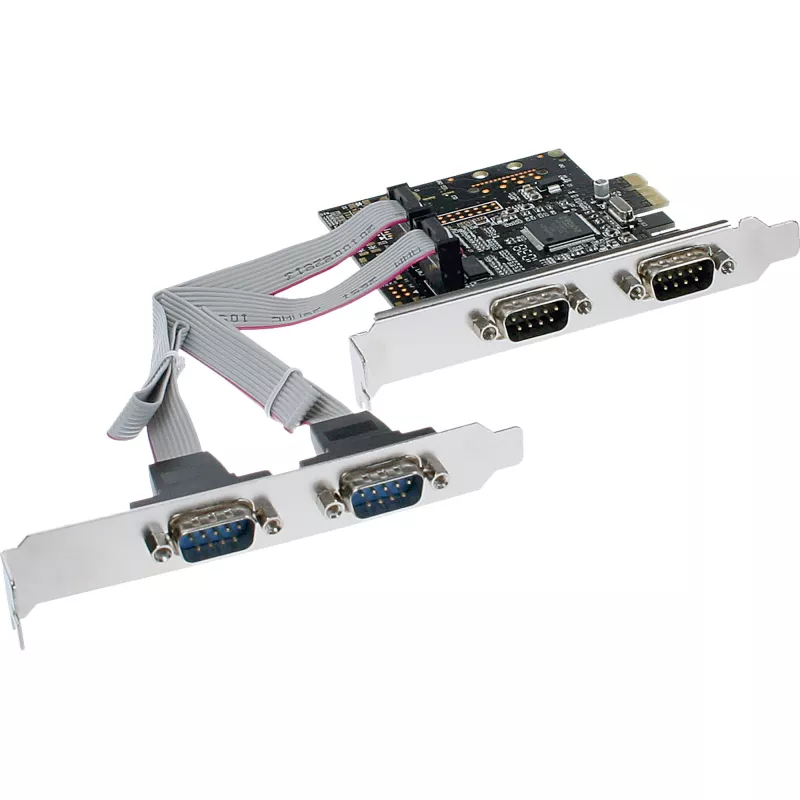

Karta interfejsu szeregowego InLine 4-portowa 9-stykowa PCIe (model 76623C) to karta rozszerzeń PCI-Express (x1) oferująca cztery porty szeregowe RS-232 w złączach DB-9. Spełnia specyfikację bazową PCI-Express w wersji 1.1 i jest przeznaczona do montażu w dwóch sąsiadujących gniazdach PCIe. Karta jest kompatybilna z szeroką gamą systemów operacyjnych, w tym Windows (2000, XP, Vista, 7, 8 i edycje Server), Linux, Mac OS X i DOS, i opiera się na chipsecie Moschip MCS9904CV-AA.

Zalety

Ta karta szeregowa PCIe obsługuje pracę w trybie pojedynczej linii (x1) PCI-Express z przepustowością do 2.5 Gb/s i udostępnia cztery niezależne porty RS-232. Każdy układ UART jest zgodny ze standardami przemysłowymi 16C450/16C550 i zawiera wbudowany 256-bajtowy bufor FIFO dla ścieżek nadawania i odbioru, co poprawia przepływ danych. Karta obsługuje sprzętowe i programowe sterowanie przepływem, wiele formatów danych (5, 6, 7, 8 bitów), różne opcje parzystości (parzysta, nieparzysta, brak, spacja, znacznik) oraz 1 lub 2 bity stopu. Specjalny wariant oprogramowania układowego może obsługiwać wyższe prędkości na port do 1 Mb/s; standardowa maksymalna prędkość na port wynosi 230.4 kb/s.

Przeznaczona do

Kluczowe specyfikacje

Sposób użycia

Zainstaluj kartę w dostępnym gnieździe PCIe x1 (karta zajmuje dwa sąsiednie miejsca na sloty) w wyłączonym systemie i przymocuj ją do obudowy. Podłącz urządzenia szeregowe do czterech portów DB-9, korzystając z odpowiednich kabli RS-232. Po włączeniu zasilania zainstaluj wymagane sterowniki dla swojego systemu operacyjnego, jeśli nie zostaną one udostępnione automatycznie. Skonfiguruj parametry portu (szybkość transmisji, bity danych, parzystość, bity stopu i sterowanie przepływem) w systemie operacyjnym lub aplikacji, aby dopasować je do podłączonych urządzeń.

Zalecenia

Dla stabilnej komunikacji dopasowaj ustawienia portu szeregowego po obu stronach i włącz sterowanie przepływem podczas podłączania urządzeń wymagających stale wysokich prędkości transmisji danych. Używaj wysokiej jakości ekranowanych kabli szeregowych i unikaj długich przebiegów kablowych w środowiskach o zakłóceniach elektrycznych. Przed wdrożeniem sprawdź kompatybilność sterowników z konkretną wersją systemu operacyjnego.
