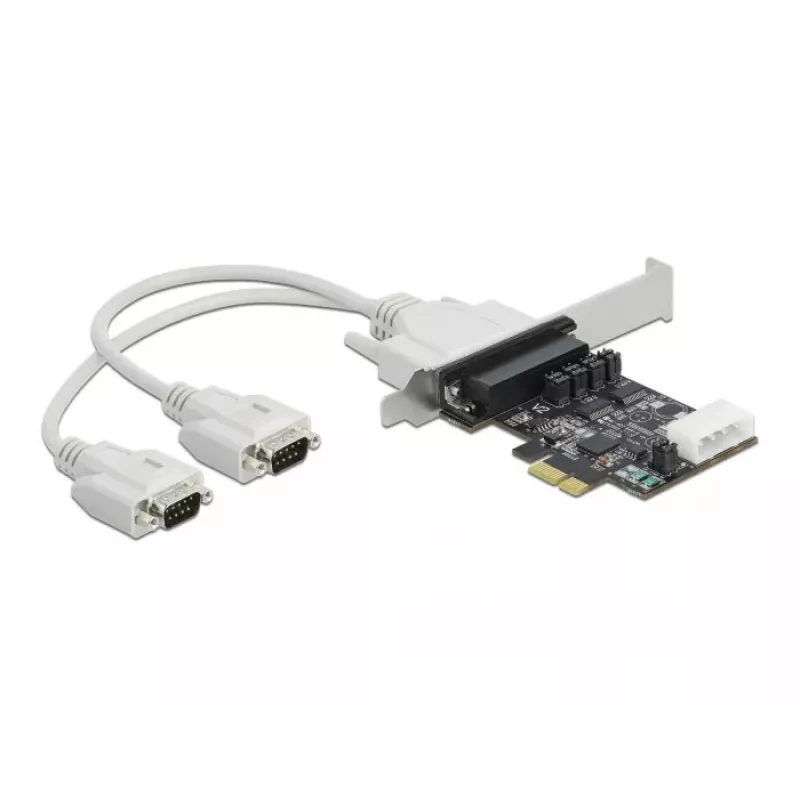

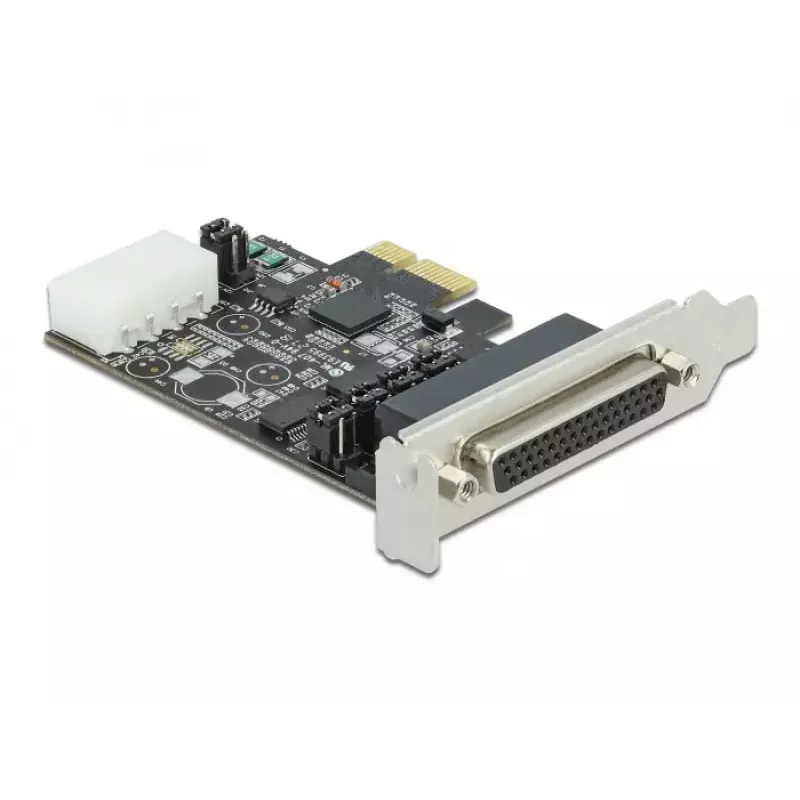

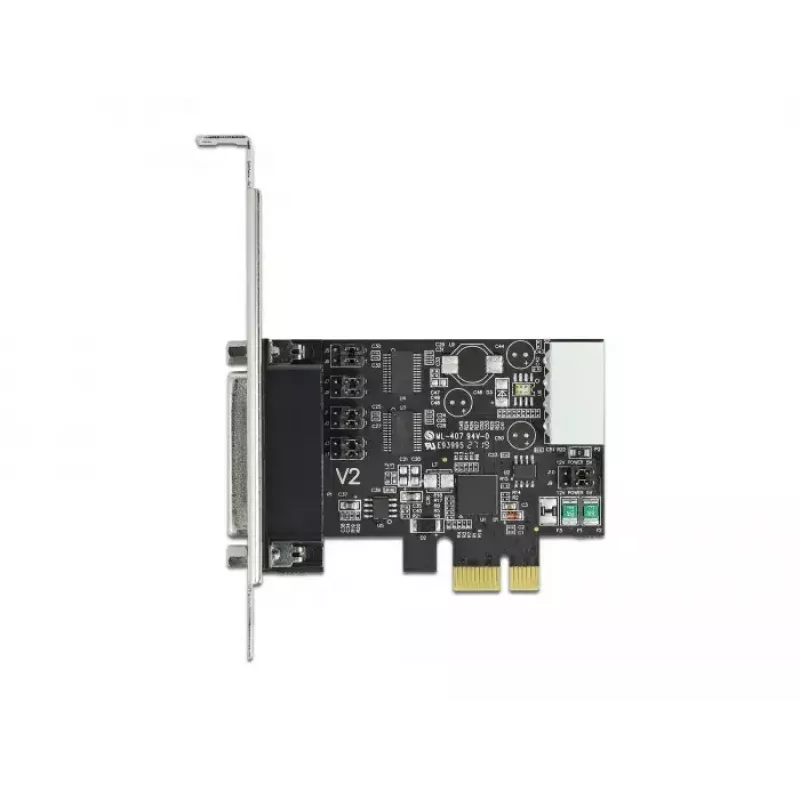

Karta rozszerzeń PCI Express x1 DeLOCK 89909

Karta rozszerzeń PCI Express x1 DeLOCK 89909 dodaje do komputera dwa zewnętrzne porty szeregowe RS-232. Karta obsługuje opcjonalne zasilanie napięciowe podłączonych urządzeń (5 V lub 12 V) przez wybrane piny sygnałowe RS-232 i jest dostarczana z niskoprofilową śledzią umożliwiającą montaż w kompaktowych systemach.

Zalety

Karta udostępnia dwa zewnętrzne porty szeregowe RS-232 z możliwością wyboru napięcia zasilania na pinach DCD, DTR, CTS i RI, interfejs hosta PCIe x1 oraz 256-bajtowy bufor FIFO obsługujący szybkości transmisji do 230,4 Kbit/s. Niskoprofilowa konstrukcja i dołączona śledzia pozwalają na montaż zarówno w standardowych, jak i małych obudowach komputerowych. Urządzenie montowane jest wewnętrznie, wykończone w kolorze czarnym i zaprojektowane z myślą o niezawodnej łączności szeregowej.

Przeznaczenie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj kartę rozszerzeń PCI Express x1 w wolnym gnieździe PCIe x1 na płycie głównej, postępując zgodnie ze standardowymi procedurami ochrony antystatycznej. W przypadku montażu w minikomputerze lub obudowie SFF zamocuj dołączoną niskoprofilową śledzię. Podłącz zewnętrzne urządzenia szeregowe do portów RS-232 za pomocą odpowiednich kabli DB9. Skonfiguruj ustawienia urządzeń i parametry transmisji szeregowej (szybkość transmisji, parzystość, bity danych, bity stopu) w systemie operacyjnym lub aplikacji, dopasowując je do podłączonych urządzeń.

Zalecenia

Używaj odpowiedniego okablowania i sprawdź zgodność wyprowadzeń przed włączeniem opcjonalnego zasilania 5 V lub 12 V na pinach RS-232. Nie przekraczaj wartości znamionowych zasilania podłączonych urządzeń i zapewnij prawidłową instalację sterowników dla używanego systemu operacyjnego.
