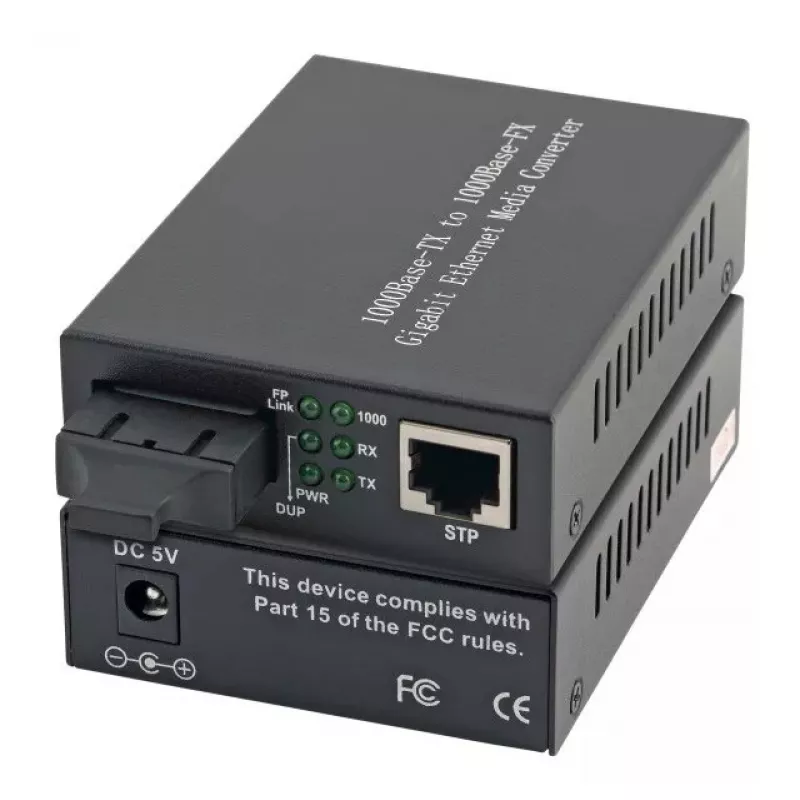

Konwerter mediów sieciowych EFB Elektronik EL024V2

EFB Elektronik EL024V2 to konwerter mediów sieciowych zaprojektowany do łączenia miedzianego Gigabit Ethernet z światłowodowymi łączami wielomodowymi. Przyjmuje miedziane wejście 1000Base-T przez port RJ-45 i zapewnia światłowodowe wyjście 1000Base-SX ze złączami SC, obsługując przepustowość do 1000 Mbit/s oraz łącza wielomodowe na maksymalną odległość 550 m. W kompaktowej, czarnej obudowie urządzenie umożliwia bezproblemową integrację segmentów światłowodowych z istniejącą infrastrukturą LAN przy zachowaniu prędkości gigabitowych.

Zalety

EL024V2 obsługuje pełne prędkości transmisji Gigabit Ethernet, zapewniając transfer danych z szybkością łącza między segmentami miedzianymi i światłowodowymi. Jego złącze światłowodowe SC i interfejs wielomodowy 1000Base-SX gwarantują niezawodne połączenia fizyczne dla połączeń światłowodowych na krótkie i średnie odległości. Dzięki pojedynczemu portowi RJ-45 dla wejścia 1000Base-T i dwóm portom światłowodowym urządzenie oferuje proste rozwiązanie do wydłużania zasięgu sieci bez skomplikowanej konfiguracji. Kompaktowa, czarna obudowa nadaje się do umieszczenia w szafie rack lub na blacie, gdzie wymagany jest dyskretny, profesjonalny wygląd.

Zastosowanie

• Wydłużanie sieci lokalnych przez światłowód wielomodowy do 550 m
• Podłączanie miedzianych przełączników gigabitowych lub serwerów do szkieletowych segmentów światłowodowych
• Segmentacja domen sieciowych, gdzie potrzebna jest izolacja elektryczna

Kluczowe specyfikacje

• Maksymalna szybkość przesyłu danych: 1000 Mbit/s
• Typ interfejsu Ethernet: Gigabit Ethernet (wejście 1000Base-T)
• Interfejs światłowodowy: 1000Base-SX wielomodowy
• Typ złącza światłowodowego: SC
• Porty Ethernet LAN (RJ-45): 1
• Liczba portów światłowodowych: 2
• Maksymalna odległość transmisji po światłowodzie wielomodowym: 550 m
• Kolor produktu: Czarny

Sposób użycia

Podłącz kabel Gigabit Ethernet z przełącznika, routera lub serwera do portu RJ-45 w EL024V2. Zakończ łącze światłowodowe kompatybilnymi złączami wielomodowymi SC i podłącz je do portów światłowodowych. Zasil urządzenie zgodnie ze specyfikacją zasilania producenta, a następnie sprawdź diody łącza i aktywności, aby potwierdzić pomyślne połączenie i transmisję danych. Do podstawowej konwersji mediów nie jest wymagana żadna zaawansowana konfiguracja; urządzenie działa przezroczyście na warstwie 1, przekazując ruch między segmentami miedzianymi i światłowodowymi.

Zalecenia

W celu zapewnienia niezawodnej pracy należy używać kabli światłowodowych wielomodowych odpowiadających charakterystyce transmisji 1000Base-SX oraz przestrzegać prawidłowych praktyk obchodzenia się ze światłowodami, aby uniknąć strat zgięciowych. Przed połączeniem upewnij się, że złącza są czyste i nieuszkodzone. Umieść konwerter w wentylowanym środowisku, z dala od ekstremalnych temperatur i zakłóceń elektromagnetycznych. Podczas integracji z większymi sieciami sprawdź ustawienia dupleksu i prędkości na podłączonych urządzeniach, jeśli wystąpią problemy z negocjacją łącza.
