Konwerter mediów sieciowych EFB Elektronik EL023V2

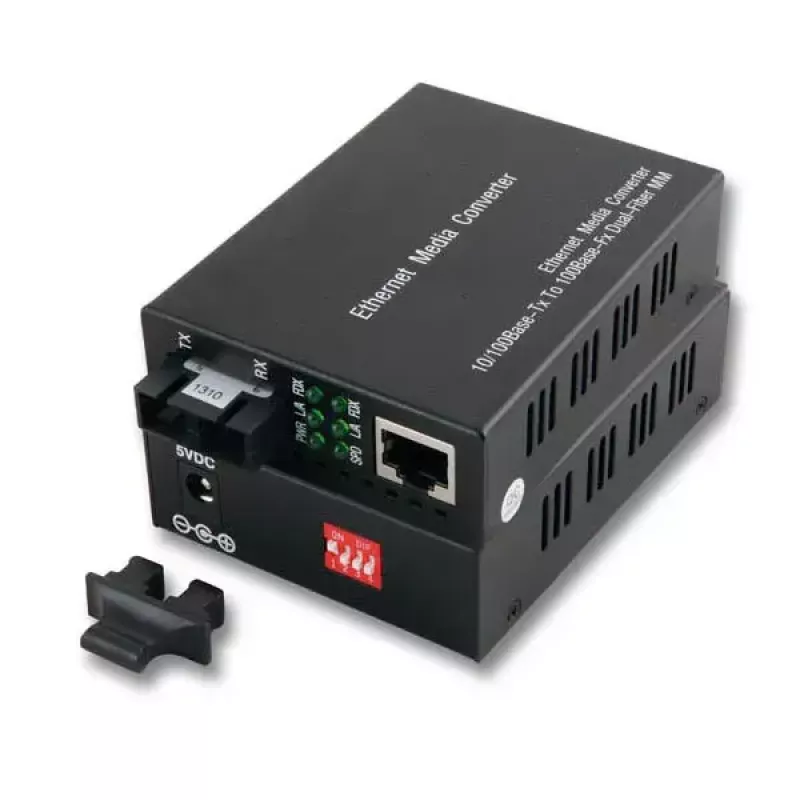

EFB Elektronik EL023V2 to kompaktowy konwerter mediów sieciowych, który przekształca 100Base-TX (RJ-45) na światłowód 100Base-FX (SC). Obsługuje szybkości Fast Ethernet (10/100 Mbit/s) z maksymalną odległością transmisji do 2000 m przez światłowód wielomodowy przy długości fali 850 nm. Urządzenie ma metalową obudowę i jest wyposażone w zewnętrzny zasilacz; może być używane jako pojedyncze urządzenie autonomiczne lub montowane w kompatybilnej obudowie (EL0CH1).

Zalety

Konwerter oferuje autonegocjację i Auto MDI/MDI-X, co upraszcza konfigurację połączenia Ethernet, a także diagnostyczne diody LED do szybkiego sprawdzania stanu. Metalowa obudowa zapewnia wytrzymałość mechaniczną, natomiast interfejs światłowodowy SC wielomodowy gwarantuje niezawodną łączność optyczną. Kompaktowy rozmiar i dołączony zewnętrzny zasilacz sprawiają, że nadaje się do zastosowań, w których ważne są oszczędność miejsca i łatwa instalacja.

Zastosowanie

• Wydłużanie łączy Ethernet 10/100 Mbit/s przez światłowód wielomodowy
• Podłączanie urządzeń Ethernet na kablu miedzianym do infrastruktury światłowodowej
• Użycie w małych szafach sieciowych lub jako autonomiczny konwerter mediów

Kluczowe specyfikacje

• Producent: EFB Elektronik
• Model: EL023V2 (MPN: EL023V2, EAN: 4049759057909)
• Interfejsy Ethernet: 1 x 100Base-TX (RJ-45), 1 x 100Base-FX (SC)
• Szybkości transmisji danych: 10/100 Mbit/s (Fast Ethernet)
• Długość fali: 850 nm (wielomodowy)
• Maksymalna odległość transmisji: do 2000 m
• Obudowa: metalowa; wymiary (dł. x szer. x wys.): 70,5 x 115,6 x 26 mm (źródło podaje 94 x 71 x 26 mm dla obudowy metalowej, dane produktu wskazują 70,5 x 115,6 x 26 mm)
• W zestawie: zewnętrzny zasilacz
• Kolor: Czarny

Sposób użycia

Umieść EL023V2 na płaskiej powierzchni lub zamontuj w kompatybilnej obudowie EL0CH1, jeśli wymagana jest instalacja w szafie rack. Podłącz urządzenie Ethernet z kablem miedzianym do portu RJ-45 i podłącz wielomodowy światłowód SC do portu światłowodowego. Podłącz dołączony zewnętrzny zasilacz i sprawdź zasilanie oraz status połączenia za pomocą diod diagnostycznych. Konwerter obsługuje autonegocjację i Auto MDI/MDI-X, więc w typowych konfiguracjach nie jest potrzebna ręczna konfiguracja przeplotu ani szybkości.

Zalecenia

Aby zapewnić niezawodną wydajność optyczną, należy używać światłowodu wielomodowego przeznaczonego dla długości fali 850 nm i utrzymywać złącza w czystości. Przy instalacji na duże odległości należy zweryfikować ciągłość światłowodu i tłumienie, aby upewnić się, że łącze mieści się w określonym zakresie 2000 m.
